3.8.2 Tragfähigkeitsschild des Flurförderzeugs

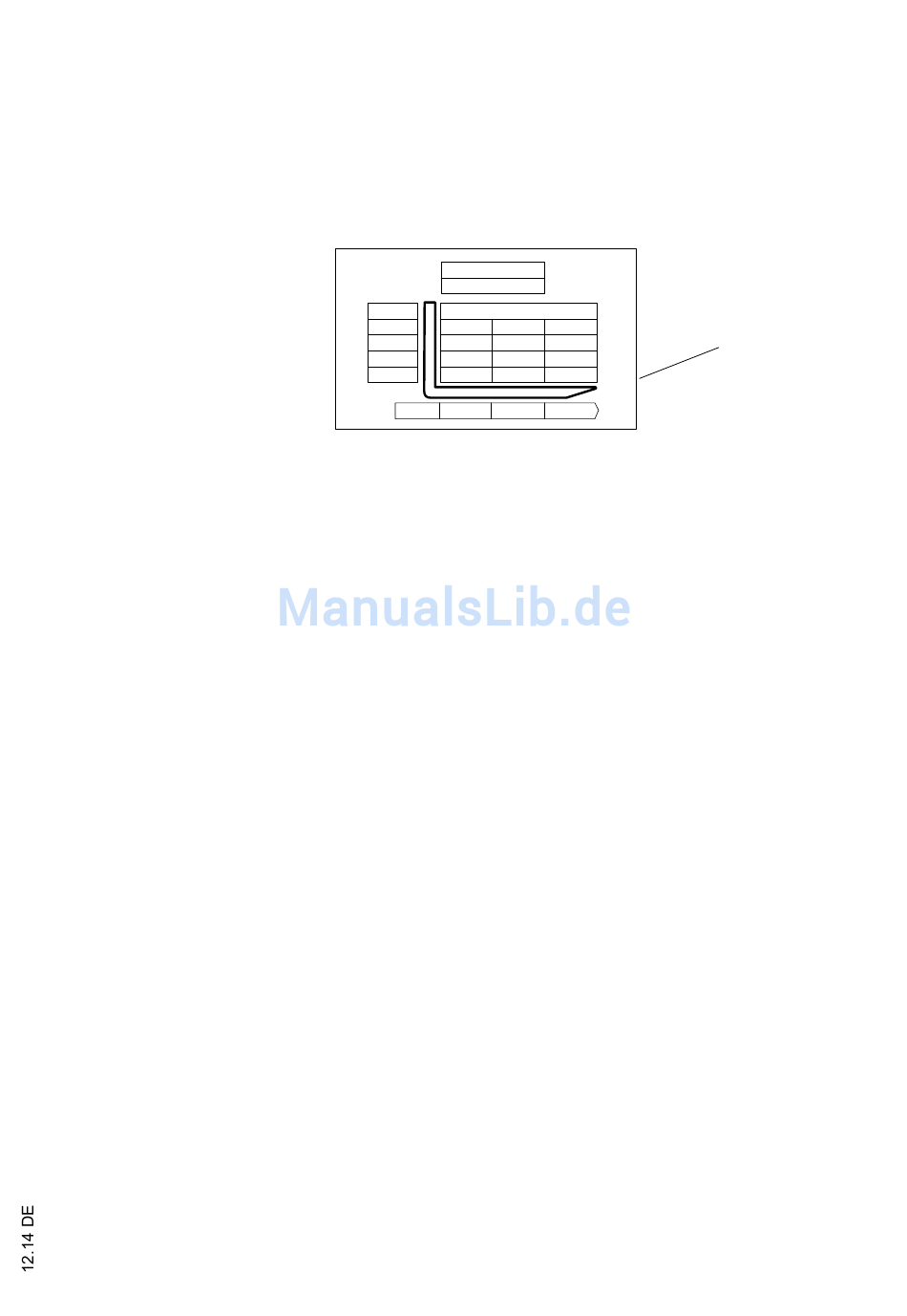

Das Tragfähigkeitsschild (16) gibt die Tragfähigkeit Q (in kg) des Flurförderzeugs bei
senkrecht stehendem Hubgerüst an. In Tabellenform wird gezeigt, wie groß die
maximale Tragfähigkeit bei einem bestimmten Lastschwerpunkt D (in mm) und der
gewünschten Hubhöhe H (in mm) ist.
Beispiel für die Ermittlung der maximalen Tragfähigkeit:
Bei einem Lastschwerpunkt D von 600 mm und einer maximalen Hubhöhe h
3600 mm beträgt die maximale Tragfähigkeit Q 1105 kg.
h3 (mm) Q (kg)
4250 850 850
3600 1105 1105
2900 1250 1250
D (mm) 500 600
16
600
850
850
700
