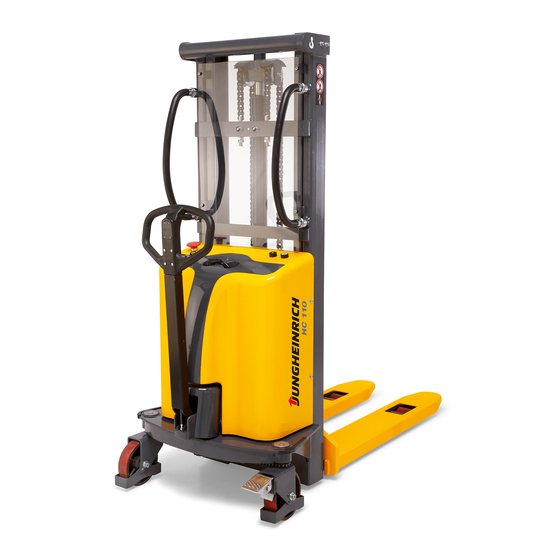

- Seite 1 HC 110 01.09 - Betriebsanleitung 51135764 12.14 HC 110...
-
Seite 2: Konformitätserklärung
Konformitätserklärung Jungheinrich AG, Am Stadtrand 35, D-22047 Hamburg Hersteller oder in der Gemeinschaft ansässiger Vertreter Option Serien-Nr. Baujahr HC 110 Zusätzliche Angaben Im Auftrag Datum D EG-Konformitätserklärung Die Unterzeichner bescheinigen hiermit, dass das im Einzelnen bezeichnete kraftbetriebene Flurförderzeug Europäischen Richtlinien 2006/42/EG (Maschinenrichtlinie) und 2004/108/EWG (Elektromagnetische Verträglichkeit -... - Seite 4 Vorwort Hinweise zur Betriebsanleitung Zum sicheren Betreiben des Flurförderzeuges sind Kenntnisse notwendig, die durch die vorliegende ORIGINAL BETRIEBSANLEITUNG vermittelt werden. Die Informationen sind in kurzer, übersichtlicher Form dargestellt. Die Kapitel sind nach Buchstaben geordnet und die Seiten sind durchgehend nummeriert. dieser Betriebsanleitung werden...
- Seite 5 Urheberrecht Das Urheberrecht an dieser Betriebsanleitung verbleibt bei der JUNGHEINRICH AG. Jungheinrich Aktiengesellschaft Am Stadtrand 35 22047 Hamburg - Deutschland Telefon: +49 (0) 40/6948-0 www.jungheinrich.com...
-
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Bestimmungsgemäße Verwendung ........Allgemein....................Bestimmungsgemäßer Einsatz..............Zulässige Einsatzbedingungen..............Verpflichtungen des Betreibers ............... Anbau von Anbaugeräten oder Zusatzausstattungen ......Fahrzeugbeschreibung ............Einsatzbeschreibung ................Fahrzeugtypen und Nenntragfähigkeit ............ Baugruppen- und Funktionsbeschreibung..........Übersicht Baugruppen................Funktionsbeschreibung ................Technische Daten..................Leistungsdaten ..................Abmessungen..................Gewichte....................Bereifung .................... - Seite 7 Bedienung ................Sicherheitsbestimmungen für den Betrieb des Flurförderzeugs....Beschreibung der Anzeige und Bedienelemente ........Batterieentladeanzeiger................Flurförderzeug in Betrieb nehmen ............Prüfungen und Tätigkeiten vor der täglichen Inbetriebnahme....Arbeiten mit dem Flurförderzeug ............. Sicherheitsregeln für den Fahrbetrieb ............. Betriebsbereitschaft herstellen ..............Flurförderzeug gesichert abstellen ............
-
Seite 8: Anhang
Anhang Betriebsanleitung JH-Traktionsbatterie Diese Betriebanleitung ist nur für Batterietypen der Marke Jungheinrich zulässig. Sollten andere Marken verwendet werden, so sind die Betriebsanleitungen des Her- stellers zu beachten. -
Seite 10: A Bestimmungsgemäße Verwendung
A Bestimmungsgemäße Verwendung Allgemein Das Flurförderzeug muss nach Angaben in dieser Betriebsanleitung eingesetzt, bedient gewartet werden. Eine andere Verwendung nicht bestimmungsgemäß und kann zu Schäden bei Personen, Flurförderzeug oder Sachwerten führen. Bestimmungsgemäßer Einsatz HINWEIS Die maximal aufzunehmende Last und der maximal zulässige Lastabstand ist auf dem Tragfähigkeitsschild dargestellt und darf nicht überschritten werden. -
Seite 11: Verpflichtungen Des Betreibers
Verpflichtungen des Betreibers Betreiber im Sinne dieser Betriebsanleitung ist jede natürliche oder juristische Person, die das Flurförderzeug selbst nutzt oder in deren Auftrag es genutzt wird. In besonderen Fällen (z. B. Leasing, Vermietung) ist der Betreiber diejenige Person, die gemäß den bestehenden vertraglichen Vereinbarungen zwischen Eigentümer und Bediener des Flurförderzeugs die genannten Betriebspflichten wahrzunehmen hat. -
Seite 12: B Fahrzeugbeschreibung
Die Nenntragfähigkeit ist dem Typenschild oder dem Tragfähigkeitsschild Qmax zu entnehmen. Fahrzeugtypen und Nenntragfähigkeit Die Nenntragfähigkeit ist typenabhängig. Aus der Typenbezeichnung lässt sich die Nenntragfähigkeit ableiten. HC 110 Typenbezeichnung Baureihe Nenntragfähigkeit x 100kg Die Nenntragfähigkeit entspricht nicht generell der zulässigen Tragfähigkeit. Die zulässige... -
Seite 13: Baugruppen- Und Funktionsbeschreibung
Baugruppen- und Funktionsbeschreibung Übersicht Baugruppen Pos. Bezeichnung Pos. Bezeichnung t Hubgerüst t Fronthaube t Schiebegriff t Bremspedal (Feststellbremse) t Schalter NOTAUS t Lenkräder t Bedienkonsole t Überrollschutz t Gabelzinken t Deichsel t Lastrollen t Serienausstattung o Zusatzausstattung Funktionsbeschreibung Sicherheitseinrichtungen – Die Räder sind von einem stabilen Überrollschutz umkleidet. –... -
Seite 14: Technische Daten
Aufbau Der HC 110 ist ein 4-Rad-Fahrzeug mit zwei Lenkrädern (9) und zwei Lastrollen (6). Unter der Fronthaube (7) befinden sich die elektrischen Komponenten und das Hydraulikaggregat. Bedien- und Anzeigeelemente Die Bedienelemente Heben und Senken sind auf der Fronthaube angeordnet. -
Seite 15: Abmessungen
Abmessungen max. min. a/2 = 100 a/2 = 100... -
Seite 16: Gewichte
Bezeichnung HC 110 HC 110 HC 110 Hubhöhe 1600 2500 3000 Höhe Hubgerüst 1980 1830 2080 eingefahren 1600 2500 3000 Höhe Hubgerüst 1980 3570 3070 ausgefahren Bodenfreiheit unter Hubgerüst Radabstand 1160 1160 1160 s/e/l Gabelzinkenmaße 60/180/1100 60/180/1100 60/180/1100 Gesamtlänge 1720... -
Seite 17: En-Normen
EN-Normen Dauerschalldruckpegel – HC 110: 69 dB(A) *+/- 3 dB(A) in Abhängigkeit der Geräteausstattung gemäß EN 12053 in Übereinstimmung mit ISO 4871. Der Dauerschalldruckpegel ist ein gemäß den Normvorgaben gemittelter Wert und berücksichtigt den Schalldruckpegel beim Fahren, beim Heben und im Leerlauf. -
Seite 18: Kennzeichnungsstellen Und Typenschilder
Kennzeichnungsstellen und Typenschilder (mm) Q (kg) D (mm) Pos Bezeichnung Anschlagspunkte für Kranverladung Nicht auf die Last und nicht unter die Last treten; Quetschgefahr beim Verfahren des Hubmastes Nicht durch das Hubgerüst greifen Typenschild Tragfähigkeit Qmax Seriennummer... - Seite 19 3.8.1 Typenschild Pos. Bezeichnung Pos. Bezeichnung Baujahr Seriennummer Lastschwerpunktabstand in mm Nenntragfähigkeit in kg Antriebsleistung Batteriespannung in V Batteriegewicht min/max in kg Leergewicht ohne Batterie in kg Hersteller Option Hersteller-Logo Fragen Flurförderzeug bzw. Ersatzteilbestellungen bitte Seriennummer (19) angeben.
-
Seite 20: Tragfähigkeitsschild Des Flurförderzeugs
3.8.2 Tragfähigkeitsschild des Flurförderzeugs Das Tragfähigkeitsschild (16) gibt die Tragfähigkeit Q (in kg) des Flurförderzeugs bei senkrecht stehendem Hubgerüst an. In Tabellenform wird gezeigt, wie groß die maximale Tragfähigkeit bei einem bestimmten Lastschwerpunkt D (in mm) und der gewünschten Hubhöhe H (in mm) ist. Beispiel für die Ermittlung der maximalen Tragfähigkeit: h3 (mm) Q (kg) -
Seite 22: C Transport Und Erstinbetriebnahme
C Transport und Erstinbetriebnahme Kranverladung WARNUNG! Unfallgefahr durch unsachgemäße Kranverladung Die Verwendung ungeeigneter Hebezeuge und die unsachgemäße Verwendung kann zum Absturz des Flurförderzeugs bei der Kranverladung führen. Flurförderzeug beim Anheben nicht anstoßen oder in unkontrollierte Bewegungen kommen lassen. Falls erforderlich, Flurförderzeug mit Hilfe von Führungsseilen halten. -
Seite 23: Transport
Transport WARNUNG! Unkontrollierte Bewegungen während des Transports Unsachgemäße Sicherung des Flurförderzeugs und des Hubgerüsts während des Transports kann zu schwerwiegenden Unfällen führen. Das Verladen ist nur durch eigens dafür geschultes Fachpersonal durchzuführen. Das Fachpersonal muss in der Ladungssicherung auf Straßenfahrzeugen und in der Handhabung mit Ladungssicherungshilfsmitteln unterwiesen sein. -
Seite 24: Erstinbetriebnahme
Erstinbetriebnahme Vorgehensweise • Ausrüstung auf Vollständigkeit prüfen. • Ggf. Batterie einbauen, siehe "Batterie aus- und einbauen" auf Seite 31, Batteriekabel nicht beschädigen. • Batterie laden, siehe "Batterie laden" auf Seite 29. Flurförderzeug kann jetzt in Betrieb genommen werden, siehe "Flurförderzeug in Betrieb nehmen"... -
Seite 26: D Batterie - Wartung, Aufladung, Wechsel
D Batterie - Wartung, Aufladung, Wechsel Sicherheitsbestimmungen im Umgang mit Säurebatterien Wartungspersonal Das Aufladen, Warten und Wechseln von Batterien darf nur von hierfür ausgebildetem Personal durchgeführt werden. Diese Betriebsanleitung und die Vorschriften des Herstellers der Batterie sind bei der Durchführung zu beachten. Brandschutzmaßnahmen Beim Umgang mit Batterien darf nicht geraucht und kein offenes Feuer verwendet werden. - Seite 27 Konstruktion, Gewicht und Abmessungen der Batterie haben erheblichen Einfluss auf die Betriebssicherheit des Flurförderzeugs, insbesondere auch auf dessen Standsicherheit und Tragfähigkeit. Es dürfen nur von Jungheinrich für das Flurförderzeug freigegebene Batterien verwendet werden. Ein Wechsel der Batterieausstattung ist nur mit Zustimmung von Jungheinrich zulässig.
-
Seite 28: Batterietypen
Batterietypen Es dürfen nur gasungsfreie Batterien verwendet werden. Eine optimale Lebensdauer der Batterien wird bei Batterietemperaturen von 15 °C bis 35 °C erreicht. Niedrigere Temperaturen verringern die verfügbare Batteriekapazität, höhere Temperaturen verkürzen die Batterielebensdauer. HINWEIS 45 °C ist die obere Grenztemperatur für die Batterien und nicht mehr als Betriebstemperatur zulässig. -
Seite 29: Batterie Freilegen
Batterie freilegen VORSICHT! Quetschgefahr Beim Schließen der Haube/Abdeckung darf sich nichts zwischen Haube/ Abdeckung und Flurförderzeug befinden. WARNUNG! Unfallgefahr durch ungesichertes Flurförderzeug Das Abstellen des Flurförderzeugs an Steigungen oder mit angehobenem Lastaufnahmemittel ist gefährlich und grundsätzlich nicht erlaubt. Flurförderzeug auf ebenem Boden abstellen. In Sonderfällen das Flurförderzeug z. -
Seite 30: Batterie Laden
Bei Störungen ist der Kundendienst des Herstellers zu verständigen. Das Ladegerät darf nur für die von Jungheinrich ausgelieferten Batterien oder nach dem Anpassen durch den Kundendienst des Herstellers für andere Batterien, die für das Flurförderzeug zugelassen sind, genutzt werden. - Seite 31 Starten des Ladevorgangs mit integriertem Ladegerät Netzanschluss Netzspannung: 230 V (+/-10%) Netzfrequenz: 50 Hz (+/-10%) Das Netzkabel (34) des Ladegerätes ist in der Fronthaube integriert. Batterie laden Voraussetzungen – Flurförderzeug gesichert abstellen, siehe "Flurförderzeug gesichert abstellen" Seite 41. Vorgehensweise • Netzstecker (34) eine Netzsteckdose stecken.
-
Seite 32: Batterie Aus- Und Einbauen
Batterie aus- und einbauen WARNUNG! Unfallgefahr beim Aus- und Einbau der Batterie Beim Aus- und Einbau der Batterie können aufgrund des Gewichtes und der Batteriesäure Quetschungen bzw. Verätzungen auftreten. Abschnitt „Sicherheitsbestimmungen im Umgang mit Säurebatterien“ in diesem Kapitel beachten. Beim Aus- und Einbau der Batterie Sicherheitsschuhe tragen. Nur Batterien mit isolierten Zellen und isolierten Polverbindern verwenden. -
Seite 34: E Bedienung
E Bedienung Sicherheitsbestimmungen für den Betrieb des Flurförderzeugs Fahrerlaubnis Das Flurförderzeug darf nur von Personen benutzt werden, die in der Führung ausgebildet sind, dem Betreiber oder dessen Beauftragten ihre Fähigkeiten im Fahren und Handhaben von Lasten nachgewiesen haben und von ihm ausdrücklich mit der Führung beauftragt sind, gegebenenfalls sind nationale Vorschriften zu beachten. - Seite 35 Gefahrenbereich WARNUNG! Unfall- / Verletzungsgefahr im Gefahrenbereich des Flurförderzeugs Der Gefahrenbereich ist der Bereich, in dem Personen durch Fahr- oder Hubbewegungen des Flurförderzeugs, seiner Lastaufnahmemittel oder der Last gefährdet sind. Hierzu gehört auch der Bereich, der durch herabfallende Last oder eine absinkende / herabfallende Arbeitseinrichtung erreicht werden kann.
-
Seite 36: Beschreibung Der Anzeige Und Bedienelemente
Beschreibung der Anzeige und Bedienelemente 36 37 Bedien-/ Funktion Anzeigeelement t – Flurförderzeug vorwärts/rückwärts Schiebegriff bewegen. t Unterbricht die Verbindung zur Batterie Schalter NOTAUS – Alle elektrischen Funktionen werden abgeschaltet t – Flurförderzeug gegen Wegrollen sichern. Bremspedal (Feststellbremse) t – Flurförderzeug lenken. Deichsel t –... -
Seite 37: Batterieentladeanzeiger
Batterieentladeanzeiger HINWEIS Beschädigung Batterie durch Tiefentladung serienmäßige Einstellung Batterieentladeanzeigers erfolgt für wartungsfreie Batterien (Gel-Batterien). Bei Verwendung von anderen Batterien muss die Anzeige neu eingestellt werden. Einstellung nur vom Kundendienst des Herstellers durchführen lassen. Batterieentladeanzeiger kennzeichnet die Restkapazität der Batterie. Batterie aufladen, siehe "Batterie laden" auf Seite 29. -
Seite 38: Flurförderzeug In Betrieb Nehmen
Flurförderzeug in Betrieb nehmen Prüfungen und Tätigkeiten vor der täglichen Inbetriebnahme WARNUNG! Beschädigungen oder sonstige Mängel am Flurförderzeug oder Anbaugerät (Zusatzausstattungen) können zu Unfällen führen. Wenn bei den nachfolgenden Prüfungen Beschädigungen oder sonstige Mängel am Flurförderzeug oder Anbaugerät (Zusatzausstattungen) festgestellt werden, darf das Flurförderzeug bis zur ordnungsgemäßen Instandsetzung nicht mehr eingesetzt werden. -
Seite 39: Arbeiten Mit Dem Flurförderzeug
Arbeiten mit dem Flurförderzeug Sicherheitsregeln für den Fahrbetrieb Fahrwege und Arbeitsbereiche Es dürfen nur die für den Verkehr freigegebenen Wege befahren werden. Unbefugte Dritte müssen dem Arbeitsbereich fernbleiben. Die Last darf nur an den dafür vorgesehenen Stellen gelagert werden. Das Flurförderzeug darf ausschließlich in Arbeitsbereichen bewegt werden, in denen ausreichend Beleuchtung vorhanden ist, um eine Gefährdung von Personen und Material zu verhindern. - Seite 40 Befahren von Steigungen und Gefällen WARNUNG! Das Befahren von Steigungen und Gefällen ist verboten. Befahren von Aufzügen, Verladerampen und Ladebrücken Aufzüge dürfen nur befahren werden, wenn diese über eine ausreichende Tragfähigkeit verfügen, nach ihrer Bauart für das Befahren geeignet und vom Betreiber für das Befahren freigegeben sind.
-
Seite 41: Betriebsbereitschaft Herstellen
Betriebsbereitschaft herstellen Flurförderzeug einschalten Voraussetzungen – Prüfungen und Tätigkeiten vor der täglichen Inbetriebnahme durchgeführt, siehe "Prüfungen und Tätigkeiten vor der täglichen Inbetriebnahme" auf Seite 37. – Netzstecker (34) vom integrierten Ladegerät abgezogen. Vorgehensweise • Schalter NOTAUS (3) herausziehen. • Flurförderzeug einschalten, dazu: •... -
Seite 42: Flurförderzeug Gesichert Abstellen
Flurförderzeug gesichert abstellen WARNUNG! Unfallgefahr durch ungesichertes Flurförderzeug Das Abstellen des Flurförderzeugs an Steigungen, ohne eingefallene Bremsen oder mit angehobenem Lastaufnahmemittel ist gefährlich und grundsätzlich nicht erlaubt. Flurförderzeug auf ebenem Boden abstellen. In Sonderfällen das Flurförderzeug z. B. durch Keile sichern. Lastaufnahmemittel vollständig absenken. -
Seite 43: Notaus, Fahren, Lenken Und Bremsen
NOTAUS, Fahren, Lenken und Bremsen 4.4.1 NOTAUS VORSICHT! Unfallgefahr durch defekten oder nicht zugänglichen Schalter NOTAUS Aufgrund eines defekten oder nicht zugänglichen Schalter NOTAUS besteht Unfallgefahr. In Gefahrensituation kann der Bediener das Flurförderzeug durch Betätigung des Schalters NOTAUS nicht rechtzeitig zum Stehen bringen. Die Funktion des Schalters NOTAUS darf nicht durch Gegenstände beeinträchtigt werden. -
Seite 44: Fahren
Fahren WARNUNG! Kollisionsgefahr beim Betrieb des Flurförderzeugs Der Betrieb des Flurförderzeugs mit geöffneten Hauben kann zu Kollisionen mit Personen und Gegenständen führen. Flurförderzeug nur mit geschlossenen und ordnungsgemäß verriegelten Hauben betreiben. Voraussetzungen – Flurförderzeug in Betrieb nehmen, siehe "Flurförderzeug in Betrieb nehmen" auf Seite 37 Vorgehensweise •... -
Seite 45: Bremsen
Bremsen Bremsverhalten Flurförderzeuges hängt wesentlich Fahrbahnverhältnissen ab. Der Bediener muß dies in seinem Fahrverhalten berücksichtigen. Bremsen von Hand Vorgehensweise • Ziehen oder Drücken gegen die Rollrichtung. Das Flurförderzeug wird gebremst. Bremsen mit Feststellbremse Vorgehensweise • Betätigen des Bremspedals (8). Das Flurförderzeug wird gebremst. Aufnehmen, Transportieren und Absetzen von Lasten WARNUNG! Unfallgefahr durch nicht vorschriftsgemäß... -
Seite 46: Last Aufnehmen
4.8.1 Last aufnehmen Voraussetzungen – Last ordnungsgemäß palettiert. – Gewicht der Last entspricht der Tragfähigkeit des Flurförderzeugs. – Gabelzinken schweren Lasten gleichmäßig belastet. Vorgehensweise • Flurförderzeug langsam Palette heranfahren. • Gabelzinken langsam in die Palette einführen, bis der Gabelrücken an der Palette anliegt. -
Seite 47: Last Absetzen
4.8.3 Last absetzen Lasten absetzen HINWEIS Lasten dürfen nicht auf Verkehrs- und Fluchtwegen, nicht Sicherheitseinrichtungen und nicht vor Betriebseinrichtungen, jederzeit zugänglich sein müssen, abgestellt werden. Voraussetzungen – Lagerstelle für Lagerung der Last geeignet. Vorgehensweise • Flurförderzeug vorsichtig an die Lagerstelle heranfahren. •... -
Seite 48: Last Lässt Sich Nicht Heben
Last lässt sich nicht heben Mögliche Ursache Abhilfemaßnahmen Schalter NOTAUS gedrückt Schalter NOTAUS entriegeln Schaltschloss in Stellung O Schaltschloss in Stellung I schalten Hydraulikölstand zu niedrig Hydraulikölstand prüfen Batterieladung zu gering Batterieladung prüfen, gegebenenfalls Batterie laden Batterieentladewächter hat abgeschaltet Batterie laden Sicherung defekt Sicherungen prüfen Zu hohe Last... -
Seite 50: F Instandhaltung Des Flurförderzeuges
F Instandhaltung des Flurförderzeuges Betriebssicherheit und Umweltschutz Die in diesem Kapitel aufgeführten Prüfungen und Wartungstätigkeiten müssen nach den Wartungsintervallen der Wartungschecklisten durchgeführt werden. WARNUNG! Unfallgefahr und Gefahr von Bauteilbeschädigungen Jegliche Veränderung Flurförderzeug insbesondere Sicherheitseinrichtungen - ist verboten. HINWEIS Nur Originalersatzteile unterliegen der Qualitätskontrolle des Herstellers. Um einen sicheren und zuverlässigen Betrieb zu gewährleisten, sind nur Ersatzteile des Herstellers zu verwenden. - Seite 51 Anheben und Aufbocken WARNUNG! Sicheres Anheben und Aufbocken des Flurförderzeugs Zum Anheben des Flurförderzeugs dürfen Anschlagmittel nur an den dafür vorgesehenen Stellen angeschlagen werden. Arbeiten unter angehobenem Lastaufnahmemittel / angehobener Kabine dürfen nur durchgeführt werden, wenn diese mit einer ausreichend starken Kette oder durch den Sicherungsbolzen gesichert sind.
- Seite 52 WARNUNG! Unfallgefahr durch elektrischen Strom An der elektrischen Anlage darf nur im spannungsfreien Zustand gearbeitet werden. Vor Beginn der Wartungsarbeiten an der elektrischen Anlage: Flurförderzeug gesichert abstellen (siehe "Flurförderzeug gesichert abstellen" auf Seite 41). Schalter NOTAUS drücken. Verbindung zur Batterie trennen. Ringe, Metallarmbänder usw.
- Seite 53 HINWEIS Prüfung und Auswechseln von Hydraulikschläuchen Hydraulikschläuche können durch Alterung spröde werden und müssen in regelmäßigen Abständen geprüft werden. Einsatzbedingungen Flurförderzeugs haben erheblichen Einfluss auf die Alterung der Hydraulikschläuche. Hydraulikschläuche mindestens 1xjährlich prüfen und ggf. ersetzen. Bei erhöhten Einsatzbedingungen müssen die Prüfintervalle angemessen verkürzt werden.
-
Seite 54: Betriebsmittel Und Schmierplan
Betriebsmittel und Schmierplan Sicherer Umgang mit Betriebsmitteln Umgang mit Betriebsmitteln Betriebsmittel müssen immer sachgemäß und entsprechend den Anweisungen des Herstellers verwendet werden. WARNUNG! Unsachgemäßer Umgang gefährdet Gesundheit, Leben und Umwelt Betriebsmittel können brennbar sein. Betriebsmittel nicht mit heißen Bauteilen oder offener Flamme in Verbindung bringen. - Seite 55 WARNUNG! Gefahr im unsachgemäßen Umgang mit Ölen Öle (Kettenspray / Hydrauliköl) sind brennbar und giftig. Altöle vorschriftsgemäß entsorgen. Altöl bis zur vorschriftsmäßigen Entsorgung sicher aufbewahren Öle nicht verschütten. Verschüttete oder ausgelaufene Öle sofort mit einem geeigneten Bindemittel entfernen. Das aus Bindemittel und Öl bestehende Gemisch unter Einhaltung geltender Vorschriften entsorgen.
-
Seite 56: Schmierplan
Schmierplan g Gleitflächen s Schmiernippel Einfüllstutzen Hydrauliköl Betriebsmittel Code Bestell-Nr. Liefermenge Bezeichnung Verwendung für 50 449 669 8,0 l HLP-B 46 Hydraulische Anlage 29 202 050 1,0 kg Fett, Polylub GA Schmierdienst 352P 29 201 280 0,51 l Kettenspray Ketten Fett-Richtwerte Code Verseifungsart Tropfpunkt Walkpenetra... -
Seite 57: Beschreibung Der Wartungs- Und Instandhaltungsarbeiten
Beschreibung der Wartungs- und Instandhaltungsarbeiten Flurförderzeug für Wartungs- und Instandhaltungsarbeiten vorbereiten Zur Vermeidung von Unfällen bei Wartungs- und Instandhaltungsarbeiten sind alle notwendigen Sicherheitsmaßnahmen zu treffen. Folgende Voraussetzungen sind herzustellen: Vorgehensweise • Flurförderzeug auf ebener Fläche abstellen. • Haupt- und Zusatzhub vollständig absenken. •... -
Seite 58: Sicheres Anheben Und Aufbocken Des Flurförderzeugs
Sicheres Anheben und Aufbocken des Flurförderzeugs WARNUNG! Unfallgefahr durch abkippendes Flurförderzeug Zum Anheben des Flurförderzeugs dürfen nur geeignete Hebemittel an den dafür vorgesehenen Stellen angesetzt werden. Gewicht des Flurförderzeugs auf dem Typenschild beachten. Nur Wagenheber mit einer Mindesttragfähigkeit von 5000 kg verwenden. Flurförderzeug ohne Last auf ebenem Boden anheben. -
Seite 59: Fronthaube Demontieren
Fronthaube demontieren Voraussetzungen – Flurförderzeug waagerecht abstellen. – Flurförderzeug gesichert abstellen, siehe "Flurförderzeug gesichert abstellen" auf Seite 41. Vorgehensweise • Knauf (3) vom NOTAUS demontieren: • Den Bolzen des Schalters mit einem Stift (32) gegen Verdrehen fixieren und den Knauf (3) gegen den Uhrzeigersinn abschrauben. •... -
Seite 60: Elektrische Sicherungen Prüfen
Elektrische Sicherungen prüfen Sicherungen prüfen Voraussetzungen – Flurförderzeug für Wartungs- und Instandhaltungsarbeiten vorbereitet, siehe "Flurförderzeug für Wartungs- und Instandhaltungsarbeiten vorbereiten" auf Seite 56. – Fronthaube abnehmen, siehe "Fronthaube demontieren" auf Seite 58. Vorgehensweise • Sicherungen gemäß Tabelle auf korrekten Wert prüfen und gegebebenfalls wechseln. -
Seite 61: Wiederinbetriebnahme Des Flurförderzeugs Nach Wartungs- Und Instandhaltungsarbeiten
Wiederinbetriebnahme des Flurförderzeugs nach Wartungs- und Instandhaltungsarbeiten Vorgehensweise • Flurförderzeug gründlich reinigen. • Flurförderzeug nach Schmierplan abschmieren, siehe "Schmierplan" auf Seite 55. • Batterie reinigen, die Polschrauben mit Polfett einfetten und die Batterie anklemmen. • Batterie laden, siehe "Batterie laden" auf Seite 29. •... -
Seite 62: Stilllegung Des Flurförderzeugs
Stilllegung des Flurförderzeugs Wird das Flurförderzeug länger als einen Monat stillgelegt, darf es nur in einem frostfreien und trockenen Raum gelagert werden. Die Maßnahmen vor, während und nach der Stilllegung wie nachfolgend beschrieben durchführen. Das Flurförderzeug muss während der Stilllegung so aufgebockt werden, dass die Räder keinen Kontakt zum Boden haben. -
Seite 63: Maßnahmen Vor Der Stilllegung
Maßnahmen vor der Stilllegung Vorgehensweise • Flurförderzeug gründlich reinigen. WARNUNG! Unfallgefahr durch defekte Bremsen Unmittelbar nach der Inbetriebnahme Wirksamkeit der Bremse prüfen. Festgestellte Mängel unverzüglich dem Vorgesetzten mitteilen. Defektes Flurförderzeug kennzeichnen und stilllegen. Flurförderzeug erst nach Lokalisierung und Behebung des Defektes wieder in Betrieb nehmen. -
Seite 64: Wiederinbetriebnahme Des Flurförderzeugs Nach Stilllegung
Wiederinbetriebnahme des Flurförderzeugs nach Stilllegung WARNUNG! Unfallgefahr durch defekte Bremsen Unmittelbar nach der Inbetriebnahme Wirksamkeit der Bremse prüfen. Festgestellte Mängel unverzüglich dem Vorgesetzten mitteilen. Defektes Flurförderzeug kennzeichnen und stilllegen. Flurförderzeug erst nach Lokalisierung und Behebung des Defektes wieder in Betrieb nehmen. Vorgehensweise •... -
Seite 65: Sicherheitsprüfung Nach Zeit Und Außergewöhnlichen Vorkommnissen
Sicherheitsprüfung nach Zeit und außergewöhnlichen Vorkommnissen Das Flurförderzeug muss mindestens einmal jährlich (nationale Vorschriften beachten) oder nach besonderen Vorkommnissen durch eine hierfür besonders qualifizierte Person geprüft werden. Der Hersteller bietet für die Sicherheitsprüfung einen Service an, der von speziell für diese Tätigkeit ausgebildetem Personal durchgeführt wird. -
Seite 66: Wartung Und Inspektion
Wartung und Inspektion WARNUNG! Unfallgefahr durch vernachlässigte Wartung Eine Vernachlässigung der regelmäßigen Wartung kann zum Ausfall des Flurförderzeugs führen und bildet zudem ein Gefahrenpotential für Personen und Betrieb. Ein gründlicher und fachgerechter Wartungsdienst ist eine der wichtigsten Voraussetzungen für einen sicheren Einsatz des Flurförderzeugs. Die Einsatzrahmenbedingungen eines Flurförderzeugs haben erheblichen Einfluss Verschleiß... -
Seite 67: Wartungscheckliste
Wartungscheckliste Wartungsintervalle Standard = t W A B C Bremsen 1.1 Funktion der Bremsen prüfen, gegebenenfalls einstellen. Wartungsintervalle Standard = t W A B C Elektrik Warn- und Sicherheitseinrichtungen gemäß der Betriebsanleitung prüfen. 2.2 Kabel und Motorbefestigung prüfen. 2.3 Instrumente, Anzeigen und Bedienungsschalter auf Funktion prüfen. 2.4 Funktion des Schalters NOTAUS prüfen. - Seite 68 Wartungsintervalle Standard = t W A B C Rahmen und Aufbau 5.1 Türen und Abdeckungen prüfen. 5.2 Beschilderung auf Lesbarkeit und Vollständigkeit prüfen. 5.3 Rahmen- und Schraubverbindungen auf Beschädigung prüfen. 5.4 Hubgerüstbefestigung / Lagerung prüfen. Wartungsintervalle Standard = t W A B C Hydraulische Bewegungen Funktion der Bedienelemente "Hydraulikfunktion"...
- Seite 70 A Anhang Traktionsbatterie Inhaltsverzeichnis Anhang Traktionsbatterie ............Bestimmungsgemäße Verwendung ............Typenschild ..................... Sicherheitshinweise, Warnhinweise und sonstige Hinweise ....Bleibatterien mit Panzerplattenzellen und flüssigem Elektrolyt ....Beschreibung................... Betrieb ..................... Wartung Bleibatterien mit Panzerplattenzellen........Bleibatterien mit verschlossenen Panzerplattenzellen PzV und PzV-BS Beschreibung................... Betrieb .....................
-
Seite 71: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Bei Nichtbeachtung der Betriebsanleitung, bei Reparatur mit nicht originalen Ersatzteilen, eigenmächtigen Eingriffen, Anwendung von Zusätzen zum Elektrolyten erlischt der Gewährleistungsanspruch. Hinweise für die Aufrechterhaltung der Schutzart während des Betriebes für Batterien gemäß Ex I und Ex II beachten (siehe zugehörige Bescheinigung). Typenschild Batteriebezeichnung Batterietyp... -
Seite 72: Sicherheitshinweise, Warnhinweise Und Sonstige Hinweise
Sicherheitshinweise, Warnhinweise und sonstige Hinweise Gebrauchte Batterien sind besonders überwachungsbedürftige Abfälle zur Verwertung. Diese, mit dem Recycling-Zeichen und der durchgestrichenen Mülltonne gekennzeichneten Batterie, dürfen nicht im Hausmüll zugegeben werden. Die Art der Rücknahme und der Verwertung ist gemäß §8 Batt G mit dem Hersteller zu vereinbaren. -
Seite 73: Bleibatterien Mit Panzerplattenzellen Und Flüssigem Elektrolyt
Bleibatterien mit Panzerplattenzellen und flüssigem Elektrolyt Beschreibung Jungheinrich Traktions-Batterien sind Bleibatterien mit Panzerplattenzellen und flüssigem Elektrolyt. Die Bezeichnungen für die Traktions-Batterien lauten PzS, PzB, PzS Lib und PzM. Elektrolyt Die Nenndichte des Elektrolyten bezieht sich auf 30 °C und Nennelektrolytstand in vollgeladenem Zustand. -
Seite 74: Betrieb
Betrieb 4.2.1 Inbetriebnahme ungefüllter Batterien Die erforderlichen Tätigkeiten sind durch den Kundendienst des Herstellers oder einen vom Hersteller autorisierten Kundendienst durchzuführen. 4.2.2 Inbetriebnahme gefüllter und geladener Batterien Prüfungen und Tätigkeiten vor der täglichen Inbetriebnahme Vorgehensweise • Mechanisch einwandfreien Zustand der Batterie prüfen. •... -
Seite 75: Laden Der Batterie
4.2.4 Laden der Batterie WARNUNG! Explosionsgefahr durch entstehende Gase beim Laden Die Batterie gibt beim Laden ein Gemisch aus Sauerstoff und Wasserstoff (Knallgas) ab. Die Gasung ist ein chemischer Prozess. Dieses Gasgemisch ist hoch explosiv und darf nicht entzündet werden. Ladegerät und Batterie nur bei ausgeschaltetem Ladegerät und Flurförderzeug verbinden oder trennen. - Seite 76 Beim Laden steigt die Elektrolyttemperatur um ca. 10 K an. Deshalb soll die Ladung erst begonnen werden, wenn die Elektrolyttemperatur unter 45 °C liegt. Die Elektrolyttemperatur von Batterien soll vor der Ladung mindestens +10 °C betragen, da sonst keine ordnungsgemäße Ladung erreicht wird. Unterhalb von 10 °C findet eine Mangelladung der Batterie bei Standardladetechnik statt.
-
Seite 77: Wartung Bleibatterien Mit Panzerplattenzellen
Wartung Bleibatterien mit Panzerplattenzellen Wasserqualität Die Wasserqualität zum Auffüllen von Elektrolyten muss gereinigtem bzw. destiliertem Wasser entsprechen. Gereinigtes Wasser kann aus Leitungswasser durch Destillation oder durch Ionenaustauscher hergestellt werden und ist dann für die Herstellung von Elektrolyten geeignet. 4.3.1 Täglich –... -
Seite 78: Bleibatterien Mit Verschlossenen Panzerplattenzellen Pzv Und Pzv-Bs
Bleibatterien mit verschlossenen Panzerplattenzellen PzV und PzV-BS Beschreibung PzV-Batterien sind verschlossene Batterien mit festgelegtem Elektrolyten, bei denen über die gesamte Brauchbarkeitsdauer kein Nachfüllen von Wasser zulässig ist. Als Verschlussstopfen werden Überdruckventile verwendet, die bei Öffnen zerstört werden. Während des Einsatzes werden an die verschlossenen Batterien die gleichen Sicherheitsanforderungen wie für Batterien mit flüssigem Elektrolyt gestellt, um einen elektrischen Schlag, eine Explosion der elektrolytischen Ladegase sowie im Falle einer Zerstörung der Zellengefäße die Gefahr durch den ätzenden... -
Seite 79: Betrieb
Betrieb 5.2.1 Inbetriebnahme Prüfungen und Tätigkeiten vor der täglichen Inbetriebnahme Vorgehensweise • Mechanisch einwandfreien Zustand der Batterie prüfen. • Polrichtige (Plus an Plus bzw. Minus an Minus) und kontaktsichere Verbindung der Batterieendableitung prüfen. • Anziehdrehmomente der Polschrauben (M10 = 23 ±1 Nm) der Endableiter und Verbinder prüfen. - Seite 80 5.2.3 Laden der Batterie WARNUNG! Explosionsgefahr durch entstehende Gase beim Laden Die Batterie gibt beim Laden ein Gemisch aus Sauerstoff und Wasserstoff (Knallgas) ab. Die Gasung ist ein chemischer Prozess. Dieses Gasgemisch ist hoch explosiv und darf nicht entzündet werden. Ladegerät und Batterie nur bei ausgeschaltetem Ladegerät und Flurförderzeug verbinden oder trennen.
- Seite 81 Batterie laden Voraussetzungen – Elektrolyttemperatur zwischen +15 °C und 35 °C Vorgehensweise • Trogdeckel bzw. Abdeckungen von Batterieeinbauräumen öffnen oder abnehmen. • Die Batterie polrichtig (Plus an Plus bzw. Minus an Minus) an das ausgeschaltete Ladegerät anschließen. • Ladegerät einschalten. Beim Laden steigt die Elektrolyttemperatur um ca.
-
Seite 82: Wartung Bleibatterien Mit Verschlossenen Panzerplattenzellen Pzv Und Pzv-Bs
Wartung Bleibatterien mit verschlossenen Panzerplattenzellen PzV und PzV-BS Kein Wasser nachfüllen! 5.3.1 Täglich – Batterie nach jeder Entladung laden. 5.3.2 Wöchentlich – Sichtkontrolle auf Verschmutzung und mechanische Schäden. 5.3.3 Vierteljährlich – Gesamtspannung messen und aufzeichnen. – Einzelspannungen messen und aufzeichnen. –... -
Seite 83: Wassernachfüllsystem Aquamatik
Wassernachfüllsystem Aquamatik Aufbau Wassernachfüllsystem > 3 m Wasserbehälter Zapfstelle mit Kugelhahn Strömungsanzeiger Absperrhahn Verschlusskupplung Verschlussstecker auf Batterie... -
Seite 84: Funktionsbeschreibung
Funktionsbeschreibung Das Wassernachfüllsystem Aquamatik wird zum automatischen Einstellen des Nennelektrolytstandes bei Antriebsbatterien für Flurförderzeuge eingesetzt. Die Batteriezellen sind über Schläuche miteinander verbunden und werden mittels Steckanschluss an den Wasserspender (z. B. Wasserbehälter) angeschlossen. Nach Öffnen des Absperrhahnes werden alle Zellen mit Wasser befüllt. Der Aquamatik- Stopfen regelt die erforderliche Wassermenge und sorgt bei entsprechendem Wasserdruck an dem Ventil für das Absperren des Wasserzulaufs und für das sichere Schließen des Ventils. -
Seite 85: Befülldauer
Befülldauer Befülldauer einer Batterie abhängig Elektrolytniveau, Umgebungstemperatur und dem Befülldruck. Der Befüllvorgang wird automatisch beendet. Die Wasserzuleitung ist nach Ende der Befüllung von der Batterie zu trennen. Wasserqualität Die Wasserqualität zum Auffüllen von Elektrolyten muss gereinigtem bzw. destiliertem Wasser entsprechen. Gereinigtes Wasser kann aus Leitungswasser durch Destillation oder durch Ionenaustauscher hergestellt werden und ist dann für die Herstellung von Elektrolyten geeignet. -
Seite 86: Reinigungsmaßnahmen
Reinigungsmaßnahmen Die Reinigung der Stopfensysteme darf ausschließlich mit gereinigtem Wasser nach DIN 43530-4 erfolgen. Es dürfen keine Teile der Stopfen mit lösungshaltigen Stoffen oder Seifen in Berührung kommen. 6.10 Servicemobil Mobiler Wasserbefüllwagen mit Pumpe und Füllpistole zur Befüllung einzelner Zellen. Die im Vorratsbehälter befindliche Tauchpumpe erzeugt den erforderlichen Befülldruck. -
Seite 87: Elektrolytumwälzung (Euw)
Elektrolytumwälzung (EUW) Funktionsbeschreibung Die Elektrolytumwälzung sorgt durch Luftzufuhr während des Ladevorgangs für eine Vermischung des Elektrolyten und verhindert so eine Säureschichtung, verkürzt die Ladezeit (Ladefaktor ca. 1,07) und reduziert die Gasbildung während des Ladevorgangs. Das Ladegerät muss für die Batterie und EUW zugelassen sein. Eine im Ladegerät eingebaute Pumpe erzeugt die erforderliche Druckluft, die über ein Schlauchsystem den Batteriezellen zugeführt wird. - Seite 88 HINWEIS Wird ein EUW-System nicht oder nicht regelmäßig benutzt oder unterliegt die Batterie größeren Temperaturschwankungen, kann es zu einem Rückfluss des Elektrolyten in das Schlauchsystem kommen. Luftzufuhrleitung mit einem separaten Kupplungssystem versehen, z.B: Verschlusskupplung Batterieseite und Durchgangskupplung Luftversorgungsseite. Schematische Darstellung EUW-Installation auf der Batterie sowie die Luftversorgung über das Ladegerät.
-
Seite 89: Reinigung Von Batterien
Reinigung von Batterien Das Reinigen von Batterien und Trögen ist notwendig, um – Isolation der Zellen gegeneinander, gegen Erde oder fremde leitfähige Teile aufrecht zu erhalten – Schäden durch Korrosion und durch Kriechströme zu vermeiden – Erhöhte und unterschiedliche Selbstentladung der einzelnen Zellen bzw. Blockbatterien durch Kriechströme zu vermeiden –... - Seite 90 Batterie mit Hochdruckreiniger reinigen Voraussetzungen – Zellenverbinder fest angezogen bzw. fest eingesteckt – Zellenstopfen geschlossen Vorgehensweise • Gebrauchsanweisung des Hochdruckreinigers beachten. • Keine Reinigungszusätze verwenden. • Zulässige Temperatureinstellung für das Reinigungsgerät 140° C einhalten. Damit wird sichergestellt, dass im Abstand von 30 cm hinter der Austrittsdüse eine Temperatur von 60°...
-
Seite 91: Lagerung Der Batterie
Lagerung der Batterie HINWEIS Die Batterie darf nicht länger als 3 Monate ohne Ladung gelagert werden, da sie sonst nicht mehr dauerhaft funktionsfähig ist. Werden Batterien für längere Zeit außer Betrieb genommen, so sind diese vollgeladen einem trockenen, frostfreien Raum lagern.
