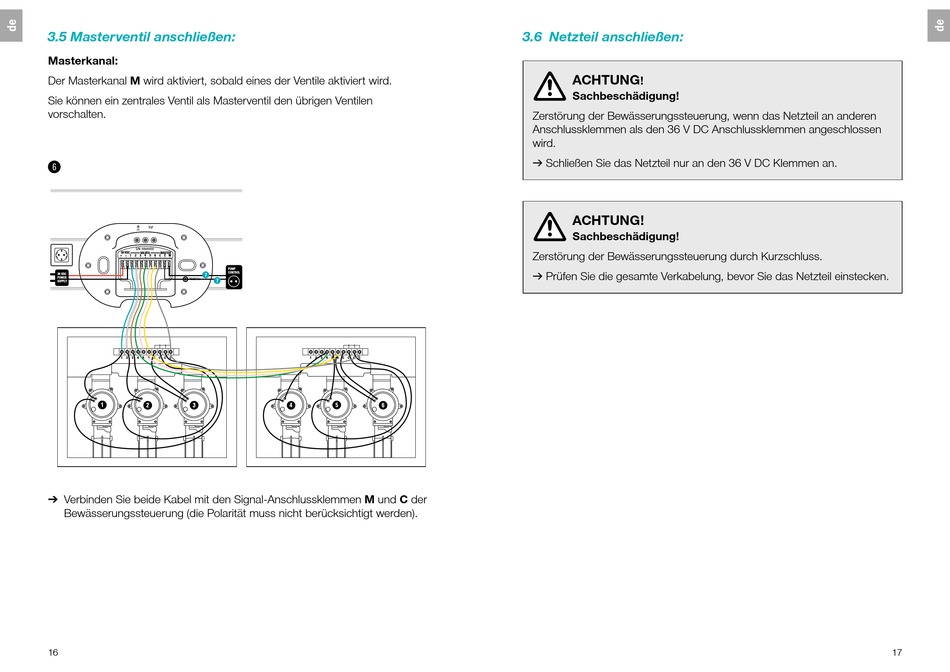

3.5 Masterventil anschließen:
Masterkanal:
Der Masterkanal M wird aktiviert, sobald eines der Ventile aktiviert wird.
Sie können ein zentrales Ventil als Masterventil den übrigen Ventilen
vorschalten.
&
TOP
S/N: 00000000
36 VDC VALVES MASTER
+ – 1 2 3 4 5 6 C C M
36 VDC
POWER
RESET 5s
SUPPLY
1 2 3 4 5 6 C C C C
V Verbinden Sie beide Kabel mit den Signal­Anschlussklemmen M und C der
Bewässerungssteuerung (die Polarität muss nicht berücksichtigt werden).
16
PUMP
CONTROL
1 2 3 4 5 6 C C C C
3.6 Netzteil anschließen:
ACHTUNG
!
Sachbeschädigung!
Zerstörung der Bewässerungssteuerung, wenn das Netzteil an anderen
Anschlussklemmen als den 36 V DC Anschlussklemmen angeschlossen
wird.
v Schließen Sie das Netzteil nur an den 36 V DC Klemmen an.
ACHTUNG!
Sachbeschädigung!
Zerstörung der Bewässerungssteuerung durch Kurzschluss.
v Prüfen Sie die gesamte Verkabelung, bevor Sie das Netzteil einstecken.
