1 2 3 4 5 6 C C C C

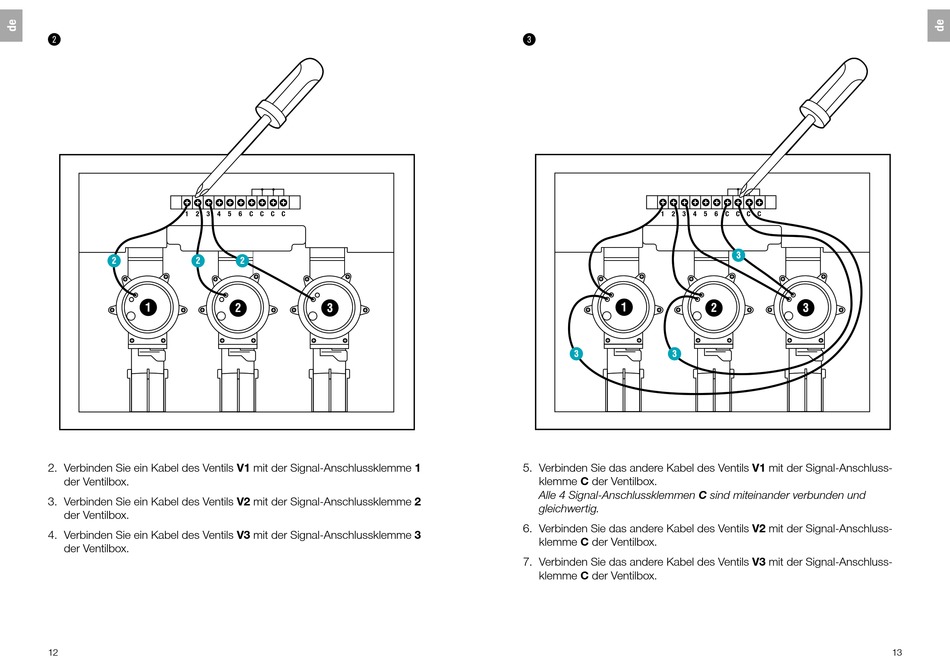

2. Verbinden Sie ein Kabel des Ventils V1 mit der Signal­Anschlussklemme 1
der Ventilbox.
3. Verbinden Sie ein Kabel des Ventils V2 mit der Signal­Anschlussklemme 2
der Ventilbox.
4. Verbinden Sie ein Kabel des Ventils V3 mit der Signal­Anschlussklemme 3
der Ventilbox.
12
§
1 2 3 4 5 6 C C C C
5. Verbinden Sie das andere Kabel des Ventils V1 mit der Signal­Anschluss­
klemme C der Ventilbox.
Alle 4 Signal-Anschlussklemmen C sind miteinander verbunden und
gleichwertig.
6. Verbinden Sie das andere Kabel des Ventils V2 mit der Signal­Anschluss­
klemme C der Ventilbox.
7. Verbinden Sie das andere Kabel des Ventils V3 mit der Signal­Anschluss­
klemme C der Ventilbox.
13
