Produkt spielen. v Bitte bewahren Sie diese Betriebsanleitung sorgfältig auf. Inhaltsverzeichnis 1. Einsatzgebiet Ihres GARDENA Bewässerungscomputers ..2. Sicherheitshinweise ..........
..........1. Einsatzgebiet Ihres GARDENA Bewässerungscomputers Ordnungsgemäßer Der GARDENA Bewässerungscomputer ist für die private Benut- Gebrauch : zung im Haus- und Hobbygarten für den ausschließlichen Einsatz im Außenbereich zur Steuerung von Regnern und Bewässerungs-...
Inbetriebnahme : Die Temperatur des durchfließenden Wassers darf max. 40 °C betragen. Der Bewässerungscomputer darf nur senk- recht mit der Überwurfmutter nach oben v Nur klares Süßwasser verwenden. montiert werden, um ein Eindringen von Der Mindestbetriebsdruck beträgt 0,5 bar, Wasser in das Batteriefach zu verhindern. der maximale Betriebsdruck 12 bar.
Der Bewässerungscomputer übernimmt vollautomatisch die Bewässerung entsprechend dem erstellten Programm und kann somit auch im Urlaub eingesetzt werden. Am frühen Morgen oder am späten Abend ist die Verdunstung und damit der Wasserver- brauch am geringsten. Das Bewässerungs-Programm wird auf einfache Weise über die Bedienelemente eingestellt.

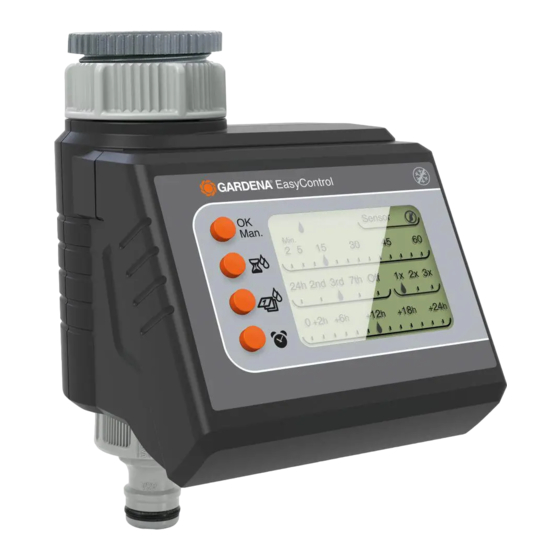

Display-Anzeigen : Anzeige Beschreibung Blinken nacheinander, wenn gerade bewässert wird. Blinkt, wenn Batterie ausgetauscht werden Sensor muss. Das Ventil wird noch 4 Wochen Min. geöffnet. Wird ständig angezeigt, wenn Batterie leer 2nd 3rd 7th Off 1x 2x 3x ist. Das Ventil wird nicht mehr geöffnet. Batterie austauschen (siehe 4.
Startzeit-Verschiebung ( blinkt im Eingabemodus). 2nd 3rd 7th Off 1x 2x 3x Zeigt die verbleibende Zeit bis zum Programmstart an. 0 +2h +12h +18h +24h 4. Inbetriebnahme Batterie einlegen : Der Bewässerungscomputer darf nur mit einer 9 V Alkali- Mangan (Alkaline) Batterie Typ IEC 6LR61 betrieben werden. 1.
Bewässerungscomputer Der Bewässerungscomputer ist mit einer Überwurfmutter für anschließen : Wasserhähne mit 33,3 mm (G 1 " )-Gewinde ausgestattet. Der beiliegende Adapter dient zum Anschluss des Bewässe- rungscomputers an Wasserhähne mit 26,5 mm (G ³⁄₄ " )-Gewinde. v Schmutzsieb in die Überwurfmutter einlegen und den Bewässerungscomputer am Wasserhahn anschließen.
Bewässerungscomputers ein- stecken. Es kann bis zu 1 Min. dauern, bis der Status des Sensors im Display angezeigt wird. Zum Anschluss älterer Sensoren wird möglicherweise das GARDENA Adapter-Kabel Art. 1189-00.600.45 benötigt, welches über den GARDENA Service bezogen werden kann.
Diebstahl-Sicherung Um den Bewässerungscomputer gegen Diebstahl zu sichern, kann montieren (optional) : die GARDENA Diebstahlsicherung Art.-Nr. 1815-00.791.00 über den GARDENA Service bezogen werden. 1. Schelle mit der Schraube in die runde Vertiefung an der Rückseite des Bewässerungscomputer festschrauben. 2. Schelle z.
serungs-Programm eingegeben wurde. Wenn 10 Min. kein Pro- gramm eingegeben wurde, schaltet der Bewässerungs-Zyklus auf „Off“. Bewässerungs-Dauer einstellen : Die Bewässerungs-Dauer kann zwischen 2 bis 60 Minuten (in 5 Minuten Abständen) eingestellt werden. Sensor Min. -Taste drücken. Das -Symbol blinkt unter der aktuellen Bewässerungs-Dauer. -Taste so oft drücken bis die gewünschte Bewässerungs- 2nd 3rd 7th Off 1x 2x 3x...
3. OK-Taste drücken. Sensor Das -Symbol blinkt unter der aktuellen Bewässerungs- Min. Häufigkeit. -Taste so oft drücken bis die gewünschte Bewässerungs- 2nd 3rd 7th Off 1x 2x 3x Häufigkeit eingestellt ist (Bsp. 2x = 2-Mal in 24 Stunden). 5. OK-Taste drücken. 0 +2h +12h +18h...
Zum erneuten Aktivieren die Bewässerungs-Tage ungleich Off wählen. Manuelle Bewässerung : Das Ventil kann jederzeit manuell geöffnet oder geschlossen werden. Auch ein programmgesteuertes offenes Ventil kann Sensor vorzeitig geschlossen werden, ohne die Programmdaten Min. (Bewässerungs-Dauer, -Zyklus und -Startzeit) zu verändern. Das Steuerteil muss aufgesteckt sein.
Wenn das Ventil manuell geöffnet wurde und ein programmierter Bewässerungsstart überschneidet sich mit der manuellen Öffnungsdauer, so wird die programmierte Startzeit unterdrückt. Beispiel : Das Ventil wird um 9 Uhr manuell geöffnet, die Öffnungsdauer beträgt 15 Min. Ein Programm, dessen Startzeit zwischen 9 und 9.15 Uhr liegt, wird in diesem Fall nicht aus- geführt.
Verbrauchte Batterie v Verbrauchte Batterie an eine der Verkaufsstellen zurückgeben entsorgen : oder über Ihre kommunale Entsorgungsstelle entsorgen. Die Batterie nur im entladenen Zustand entsorgen. 7. Wartung Schmutzsieb reinigen : Das Schmutzsieb sollte regelmäßig kontrolliert werden und bei Bedarf gereinigt werden. 1.
8. Beheben von Störungen Störung Mögliche Ursache Abhilfe Keine Display-Anzeige Batterie falsch eingelegt. v Polstellung (+ / –) beachten. Batterie völlig leer. v Neue (Alkaline)-Batterie ein- setzen. Temperatur am Display ist Anzeige erscheint nach höher als 60 °C. Temperaturabsenkung. Manuelle Bewässerung über Batterie leer ( wird ständig v Neue (Alkaline)-Batterie...
Seite 17
Mindestabnahmemenge v Mehr Tropfer anschließen. schließt nicht unter 20 l / h. Bei sonstigen Störungen bitten wir Sie, sich mit dem GARDENA Service in Verbindung zu setzen. Reparaturen dürfen nur von GARDENA Servicestellen oder von GARDENA autorisierten Fachhändlern durchgeführt werden.
9. Lieferbares Zubehör GARDENA Art.-Nr. 1188 Bodenfeuchtesensor GARDENA Art.-Nr. 1189 Regensensor electronic GARDENA Art. 1815-00.791.00 Diebstahlsicherung über den GARDENA Service GARDENA Zum Anschluss älterer Art. 1189-00.600.45 Adapter-Kabel GARDENA Sensoren über den GARDENA Service GARDENA Zum gleichzeitigen Anschluss Art. 1189-00.630.00 Kabelweiche von Regen- und Bodenfeuchte- über den GARDENA Service...
10. Technische Daten Min. / max. Betriebsdruck : 0,5 bar / 12 bar Betriebstemperaturbereich : 5 °C bis 50 °C Durchflussmedium : Klares Süßwasser Max. Medientemperatur: 40 °C Anzahl programmgesteuerter 3 x (alle 8 Std.), 2 x (alle 12 Std.), 1 x (alle 24 Std.) Bewässerungsvorgänge pro Tag : Anzahl programmgesteuerter...
