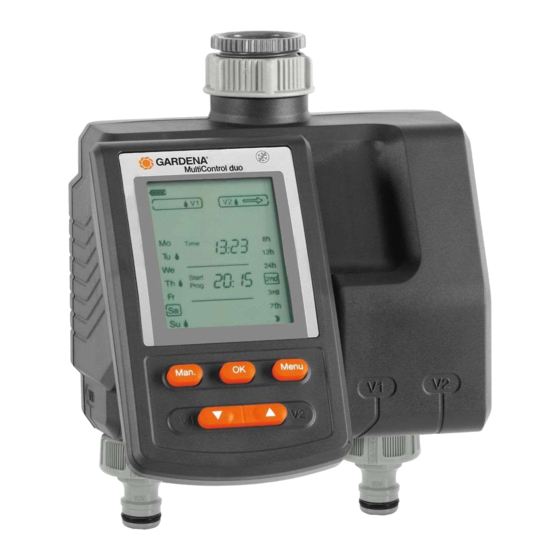

Gardena MultiControl duo Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Gardena Anleitungen
  4. Wassersysteme
  5. MultiControl duo
  6. Betriebsanleitung

Gardena MultiControl duo Betriebsanleitung
