Gardena smartsystem smart Irrigation Control Betriebsanleitung Seite 6

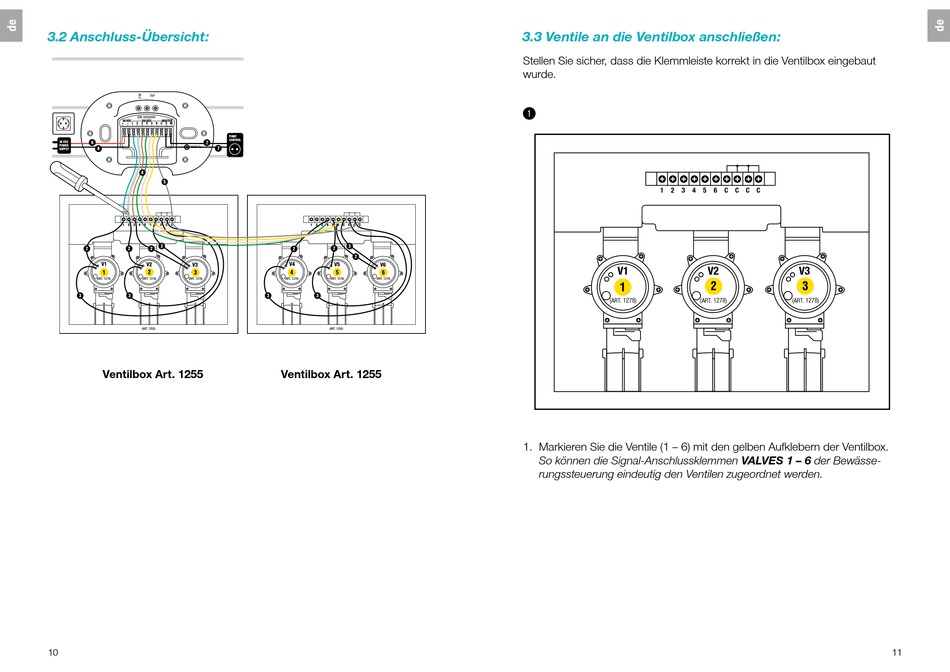

3.2 Anschluss-Übersicht:
TOP
S/N: 00000000
36 VDC VALVES MASTER
+ – 1 2 3 4 5 6 C C M
36 VDC
POWER
RESET 5s
SUPPLY
1 2 3 4 5 6 C C C C
V1 V2 V3
(ART. 1278) (ART. 1278) (ART. 1278)
(ART. 1255)
Ventilbox Art. 1255
10
PUMP
CONTROL
1 2 3 4 5 6 C C C C
V4 V5 V6
(ART. 1278) (ART. 1278) (ART. 1278)
(ART. 1255)
Ventilbox Art. 1255
3.3 Ventile an die Ventilbox anschließen:
Stellen Sie sicher, dass die Klemmleiste korrekt in die Ventilbox eingebaut
wurde.
!
1 2 3 4 5 6 C C C C
V1
(ART. 1278) (ART. 1278)
1. Markieren Sie die Ventile (1 – 6) mit den gelben Aufklebern der Ventilbox.
So können die Signal-Anschlussklemmen VALVES 1 – 6 der Bewässe-
rungssteuerung eindeutig den Ventilen zugeordnet werden.
V2 V3
(ART. 1278)
11
