6.4.3

Adapterleitung M12 auf D-Sub

8014334/ZTL9/2018-10-14 | SICK
Irrtümer und Änderungen vorbehalten
Pin Signal
11 RD+ (RS-422/485), Host
12 RD– (RS-422/485), Host
RxD (RS-232), Host
13 Result 1
14 Result 2
15 Sensor 2
16 N.c.
17 N.c.
– –
Anschluss "Ethernet"
3 4
2 1

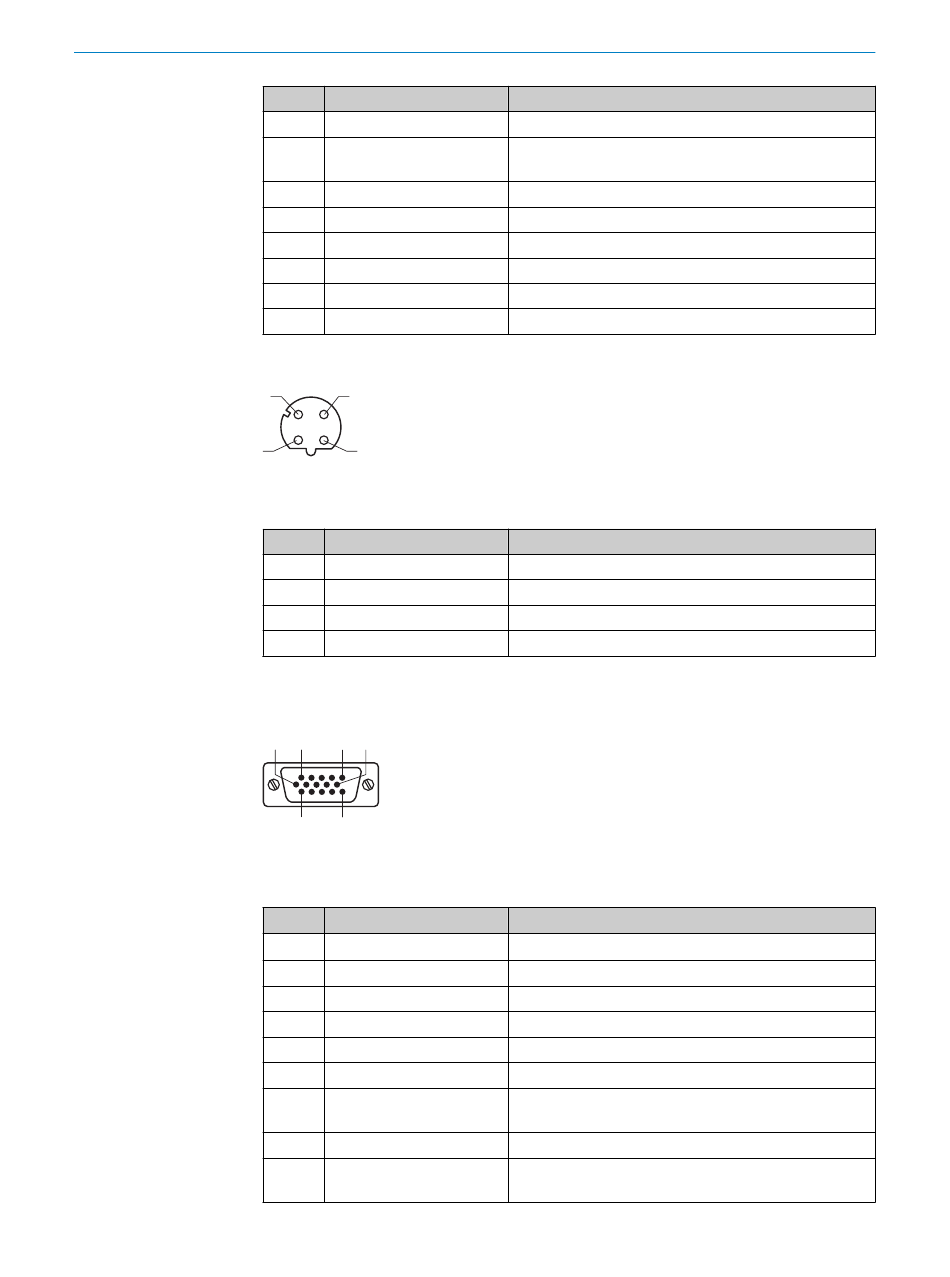

Abbildung 28: Dose, M12, 4-polig, D-codiert
Tabelle 9: Pinbelegung des Anschlusses "Ethernet"
Pin Signal
1 TD+
2 RD+
3 TD–
4 RD–
Adapterleitung (Dose, M12, 17-polig, A-codiert / Stecker, D-Sub-HD, 15-polig)
6 1 5 10
11 15
Abbildung 29: Stecker, D-Sub-HD, 15-polig
Tabelle 10: Pinbelegung des Anschlusses "Power/Serial Data/CAN/I/O" (D-Sub-HD)
Pin Signal
1 U
V
2 RxD (RS-232), Aux
3 TxD (RS-232), Aux
4 Sensor 2
5 GND
6 RD+ (RS-422/485), Host
7 RD– (RS-422/485), Host
RxD (RS-232), Host
8 TD+ (RS-422/485), Host
9 TD– (RS-422/485), Host
TxD (RS-232), Host
ELEKTRISCHE INSTALLATION
Funktion
Host-Schnittstelle (Empfänger+)
Host-Schnittstelle (Empfänger–)
Digitaler Schaltausgang 1
Digitaler Schaltausgang 2
Digitaler Schalteingang 2
–
–
Schirm
Funktion
Sender+
Empfänger+
Sender–
Empfänger–
Funktion
Versorgungsspannung
Aux-Schnittstelle (Empfänger)
Aux-Schnittstelle (Sender)
Digitaler Schalteingang 2
Ground (Masse)
Host-Schnittstelle (Empfänger+)
Host-Schnittstelle (Empfänger–)
Host-Schnittstelle (Sender+)
Host-Schnittstelle (Sender–)
