6 Einstellung des Erfasssungsbereichs
1

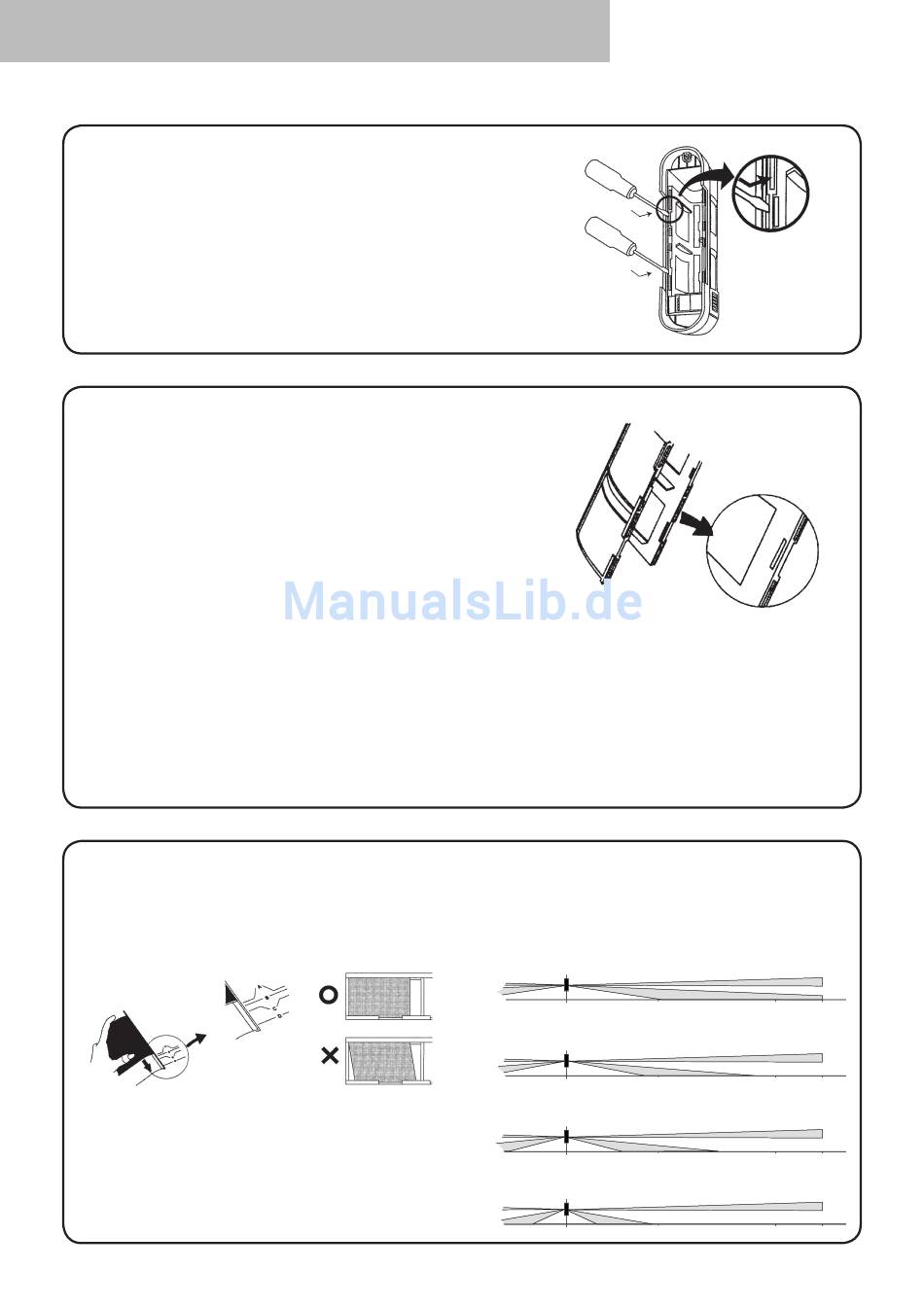

Mit einem Schlitzschraubendreher den
Linsenhalter nach innen drücken bis dies-
er aus allen drei Verankerungen auf jeder
Seite gelöst ist. Der Linsenhalter läßt sich
dann aus dem Gehäusedeckel ziehen.
2
In dem Linsenhalter befinden sich vier Einzel-
linsen für vier verschiedene Erfassungsbereiche
(zwei für jede Seite, die simultan unterbrochen
werden müssen). Der Erfassungsbereich kann
im Bedarfsfall um 3° von dem Montageort weg-
bewegt werden. Dies ist erforderlich, wenn sich
Gegenstände in dem Bereich befinden die den
Erfassungsbereich blockieren würden.
Die einzelnen Linsen müssen dazu in ihrer Führung hin zur Mitte des Linsen-
halters verschoben werden. Wird die Linse wieder zurückgeschoben (von der
Mitte nach oben), ist die 0° Stellung wirksam. Wichtig ist, dass diese Einstel-
lung für die zwei Linsen pro Seite geschieht. Wird der Erfassungsbereich um
3° wegbewegt, so empfiehlt es sich die Sensibilität auf „HIGH" zu stellen.
(Siehe 7 Geräteeinstellung)
3 Einstellung der Erfassungsreichweiten
Die beiden unteren Linsen lassen sich nach unten und oben verschieben.
Damit wird die Erfassungsreichweite entsprechend der folgenden Tabelle
und Zeichnung verändert.
Wichtig: Die Montagehöhe sollte zwischen 0,8 m
und 1,2 m betragen. Der Erfassungsbereich ändert
sich mit der Montagehöhe.
Die maximal Erfassungslänge ist von den am Mon-
tageort herrschenden Umgebungsbedingugnen
abhängig. (Temperaturschwankungen
A
Linsenposition
Position A Erfassun gsbereich: 12 m
1
m
0
5
Position B Erfassun gsbereich: 8 m
1
m
0
5
Position C Erfassun gsbereich: 5 m
1
m
0
5
Position D Erfassun gsbereich: 2 m
1
m
0
5
B
C
10
12
10
12
10
12
10
12
D
