6 Einstellung des Erfasssungsbereichs
3 ...

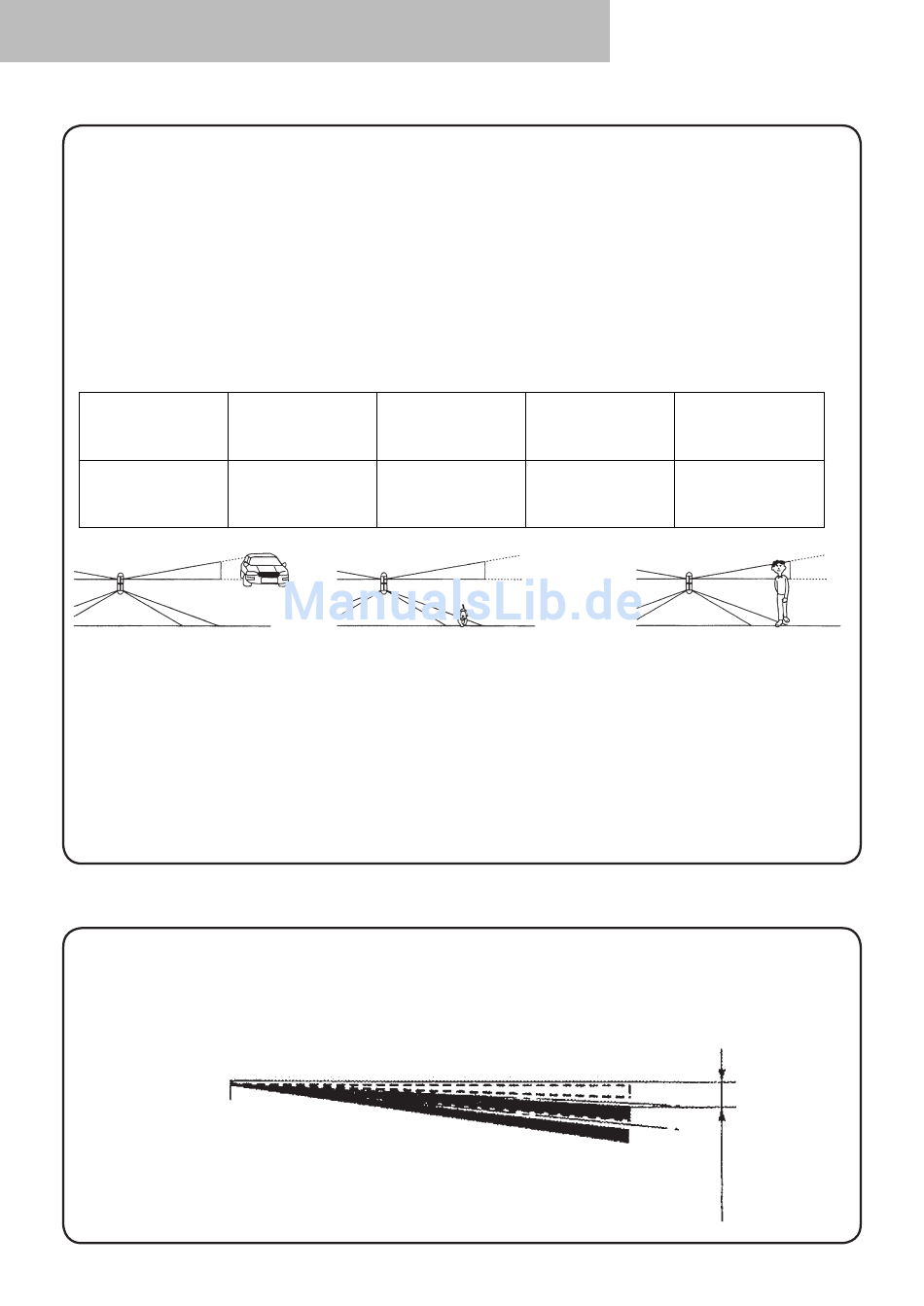

Auf dem Linsenhalter ist ebenfalls eine Tabelle angebracht. Der untere Rand
der Linse muß auf der Linie des gewünschten Erfassungsbereichs stehen.
Es muß unbedingt darauf geachtet werden, dass die Linsen gerade in der
Führung verschoben werden. Steht die Linse schief in der Führung, verän-
dert sich der Erfassungsbereich und eine zuverlässige Funktion ist nicht
gewährleistet. Ein Gehtest ist unbedingt erforderlich um die gewünschte
Einstellung zu überprüfen. Hierzu kann auch die akustische Unterstützung
verwendet werden. (Siehe 7 Geräteeinstellung)
Linsenposition
Reichweite
Nur der obere
Erfassungsbereich
spricht an.
Der obere Erfassungsbereich läuft immer parallel zum Boden, die Reichweite
läßt sich nicht verändern. Der untere Bereich kann in vier Stufen eingestellt
werden. Der BX-80 N löst einen Alarm erst aus, wenn beide Erfassungsbe-
reiche gleichzeitig durchschritten werden.
4
Wird der Erfassungsbereich vertikal um 3° verstellt, so entspricht dies bei
einer Erfassungsreichweite von 12 m einer Entfernung von ca. 60 cm von der
Wand.
A
0 ~ 12 m
0 ~ 8 m
Nur der untere
Erfassungsbereich
spricht an.
Position A Erfassun gsbereich: 12 m
1
m
0
5
Position B Erfassun gsbereich: 8 m
1
m
0
5
Position C Erfassun gsbereich: 5 m
1
m
0
5
Position D Erfassun gsbereich: 2 m
1
m
0
5
B
C
0 ~ 5 m
Wand
ca. 60 cm
bei 12 m
10
12
10
12
10
12
10
12
D
0 ~ 2 m
ALARM!! Beide
Erfassungsbereiche
werden ausgelöst.
