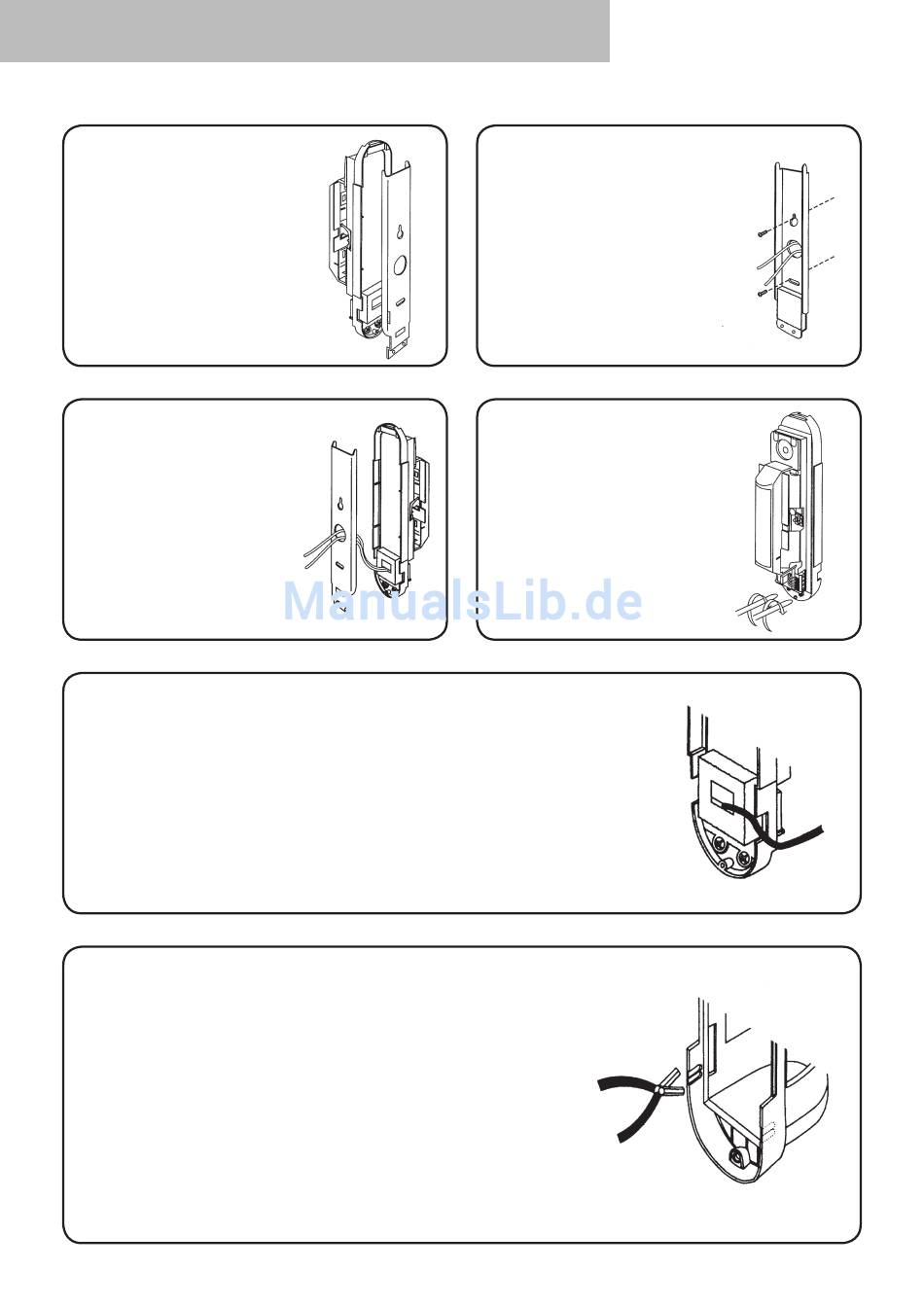

4 Montage
3 Die Montageplatte
nach hinten weg-
ziehen und aus der
oberen Verankerung
schwenken.
5 Das Anschlußkabel
durch die Kabeleinfüh-
rung schieben.
Der Dichtungsgummi
schützt das Innere vor
Nässe, Insekten etc.
Besteht keine Möglichkeit das Anschlußkabel
von hinten in das Gerät zu führen, kann es
seitlich von links oder rechts zwischen der
Montageplatte und der Gehäuserückwand
gelegt werden. Es ist darauf zu achten, dass es
zwischen dem Dichtungsschwamm liegt um vor
Nässe, Insekten etc. geschützt zu sein.
Im Gehäusedeckel sind für das Kabel bei
ober-irdischer Montage spezielle Kabeleinlässe
vorgesehen. Die Sollbruchstellen sind leicht mit
einem Seitenschneider o.ä. zu durchtrennen.
Es ist darauf zu achten, dass das geschaffene
Loch nicht zu groß ist. Das Kabel sollte einen
festen Sitz haben.
4 Die Leitungen
durch das vorgese-
hene Loch führen
und die Montagplatte
mit den 2 beiliegen-
den Schrauben an der
Wand befestigen.
6 Die Gehäuserück-
wand in der Montage-
platte einhängen und
wieder festschrauben.
Nach dem Anschluß
den Deckel wieder
aufsetzen und
anschrauben.
