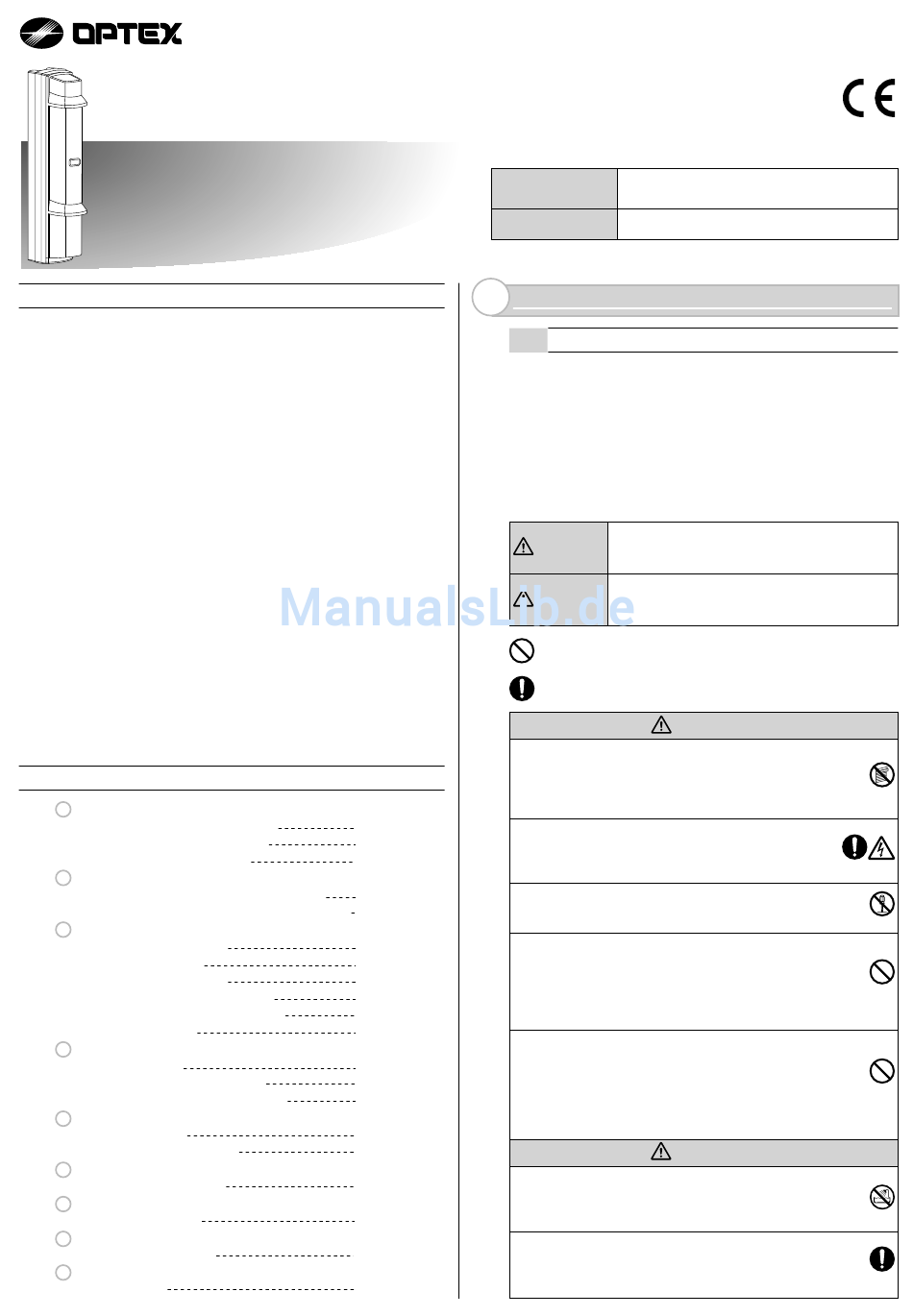

BATTERIEBETRIEBENE
BATTERIEBETRIEBENE
INFRAROT-LICHTSCHRANKEN
INFRAROT-LICHTSCHRANKEN
Smart Line Serie
Smart Line Serie
EIGENSCHAFTEN
• Batteriebetriebener Detektor
- Batterielebensdauer: Sender ca. 4 Jahre (2 im Sender)
Empfänger ca. 5 Jahre (2 im Empfänger)
(
bei Verwendung von LSH20-Batterien (3,6 V, 13 Ah) von SAFT
- Bis zu 8 Batterien (4 im Sender, 4 im Empfänger)
(2 Batterien sind für den normalen Betrieb notwendig)
- Batteriesparfunktion
- Intermittierende Ausgabefunktion
- Geräumiger Rückkasten für zahlreiche Drahtlossender
• Quad-Hochleistungsstrahlen
• Intelligentes Design
- Schlanke Bauweise
- Deutlich abgesetzte, kräftige Innenfarbe für die optische
Ausrichtung
- Wassergeschützte Konstruktion (IP65)
• Infrarotstrahlfrequenz auf 4 Kanälen (nur SL-350QFR)
• Sucher mit zweifacher Vergrößerung
• Einstellfunktion zur Strahlunterbrechung
• DQ-Schaltung (Ausschluss von Umwelteinflüssen)
• Sabotagefunktion
• LED-Anzeige zur einfachen Ausrichtung
• Verschiedene Optionen (siehe Seite 12)
(ABC-4, BC-4, BCU-4, PSC-4, SBU-4, BAU-4, EC-4)
INHALTSVERZEICHNIS
1
EINLEITUNG
1-1 VOR DER INBETRIEBNAHME
2
3
4
5
FUNKTIONSPRÜFUNG
6
6-1 FEHLERBEHEBUNG
7
7-1 ABMESSUNGEN
SPEZIFIKATIONEN
8
9
9-1 OPTIONEN
™
™
)
1
2
2
2
3
3
5
6
6
7
8
9
10
10
10
11
11
11
12
SL-350QFR
SL-350QNR
1
EINLEITUNG
1-1 VOR DER INBETRIEBNAHME
• Dieses Handbuch vor der Installation sorgfältig durcharbeiten.
• Das Handbuch an einem leicht zugänglichen Ort zum
Nachschlagen aufbewahren.
• In diesem Handbuch werden folgende Warnsymbole verwendet,
um auf den korrekten Umgang mit dem Produkt sowie auf Gefahren
für Sie oder weitere Personen und Sachschäden, wie im Folgenden
beschrieben, hinzuweisen. Sie müssen diese Beschreibung
verstanden haben, bevor Sie den Rest des Handbuchs
durcharbeiten.
Die Nichteinhaltung der Anweisungen in diesem
Warnung
Handbuch und falsche Handhabung können zum
Tod und zu schweren Verletzungen führen.
Eine Nichteinhaltung der Anweisungen mit diesem
Vorsicht
Warnsymbol und falsche Handhabung können zu
Verletzungen und/oder Sachschäden führen.
Dieses Symbol ist ein Verbotszeichen. Die verbotene Aktion
wird im oder um das Symbol herum dargestellt.
Dieses Symbol erfordert eine Maßnahme oder enthält eine
Anweisung.
Das Gerät nicht zweckentfremdet einsetzen, sondern nur zur
Erkennung von beweglichen Objekten, beispielsweise von
Fahrzeugen und Personen. Das Produkt nicht zur Aktivierung
einer Blende usw. einsetzen, da es dadurch zu Unfällen
kommen kann.
Den Gerätesockel oder die Spannungsklemmen des
Produkts nicht mit feuchten Händen berühren (nicht
berühren, wenn das Produkt nass vom Regen u. ä. ist),
da es dadurch zu einem elektrischen Schlag kommen kann.
Das Produkt niemals zerlegen und Reparaturversuche
unterlassen, da dies zu einem Brand oder Schäden am
Gerät führen kann.
Keine Batterien mit unterschiedlichen Spannungsniveaus
verwenden (z. B. neue und gebrauchte Batterien).
Eine Nichtbeachtung dessen kann zu Explosionen, einem
Austreten von Elektrolyt, einem Ausstoß giftiger Gase oder
anderen Folgen führen, was wiederum in Personen- oder
Sachschäden resultieren kann.
[Umgang mit Batterien]
Batterien nicht wieder aufladen, kurzschließen, zerdrücken,
zerlegen, Temperaturen von über 100 °C aussetzen,
verbrennen oder Teile davon dem Wasser aussetzen.
Nicht direkt an die Fassung löten.
Eine Nichtbeachtung dessen kann zu einem Brand,
Explosionen oder schweren Verbrennungen führen.
Batterien nicht direkt an die Fassung löten.
Kein Wasser auf das Produkt mit Schlauch, Eimer usw.
gelangen lassen. Das Wasser kann eindringen und Schäden
am Gerät verursachen.
Das Produkt regelmäßig auf Betriebssicherheit prüfen und
reinigen. Wenn ein Problem auftritt, das Produkt nicht mehr
verwenden, sondern durch einen qualifizierten Techniker
oder Elektriker reparieren lassen.
-1-
INSTALLATIONSHINWEISE
Erkennungsbereich 100 m
4 auswählbare Infrarotstrahlfrequenzen
Erkennungsbereich 100 m
Warnung
Vorsicht
Nr. 59-1880-1
