Umbau
Montage
3.4
Montage
3.4.1
Drahtvorschubgerät
3.4.1.1

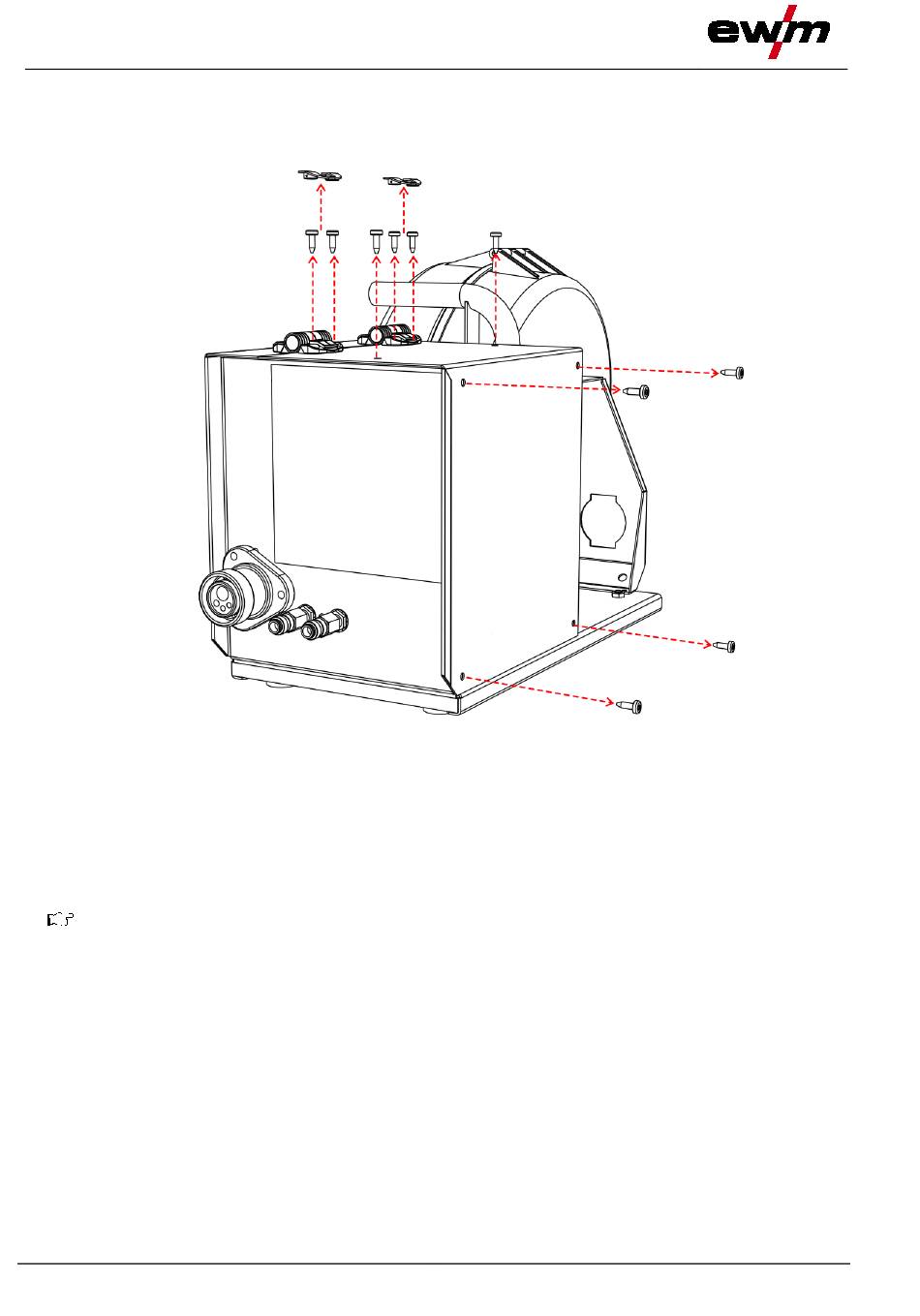

Gerät öffnen
•
Abdeckkappe entfernen.
•
Gehäusedeckel abschrauben.
•
Erdungsleitung vom Gehäusedeckel abziehen.
3.4.1.2
Einbau
•
Abdeckkappe entfernen (siehe Einbauposition).
•
Drehgeber von innen in die Öffnung stecken.
Der Kabelbaumanschluss muss nach unten abgehen.
•
Fächerscheibe von außen auf den Drehgeber stecken.
•
Sechskantmutter von außen auf den Drehgeber schrauben.
•
Drehgeber nach links bis zum Anschlag drehen.
•
Drehknopf mit der Markierung nach links unten auf den Drehgeber stecken und festschrauben.
6
Abbildung 3-3
099-001102-EW500
24.05.2017
