Umbau
Montage
3.4.2.2
Einbau
•
Abdeckkappe entfernen (siehe Einbauposition).
•
Drehgeber von innen in die Öffnung stecken.
Der Kabelbaumanschluss muss nach unten abgehen.
•
Fächerscheibe von außen auf den Drehgeber stecken.
•
Sechskantmutter von außen auf den Drehgeber schrauben.
•
Drehgeber nach links bis zum Anschlag drehen.
•
Drehknopf mit der Markierung nach links unten auf den Drehgeber stecken und festschrauben.
•

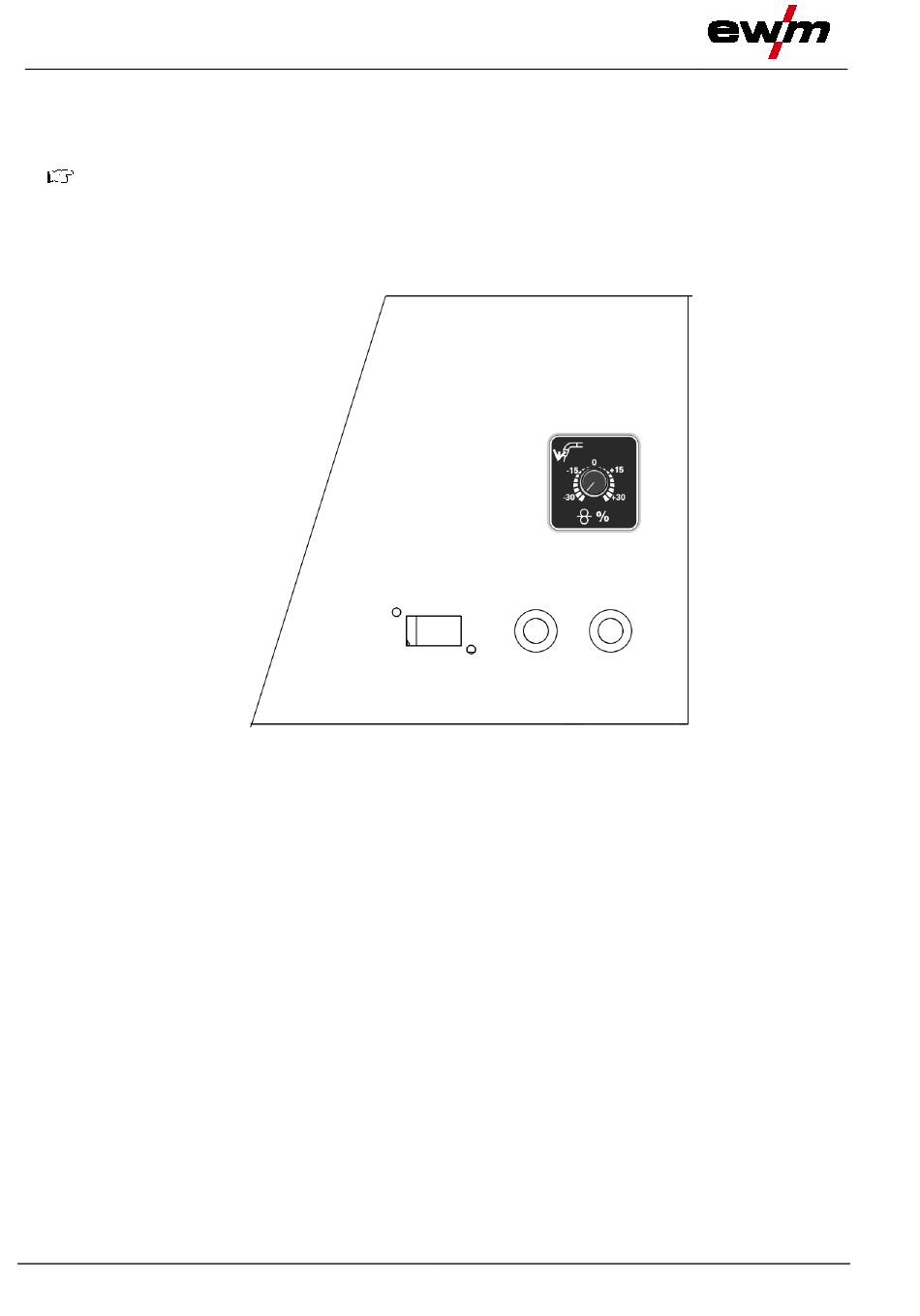

Klebefolie wie abgebildet anbringen.
•
4-poligen Anschlussstecker des Kabelbaums auf Anschluss X6 der Platine M1.02 aufstecken.
8
Abbildung 3-6
099-001102-EW500
24.05.2017
