Samson 3291 Einbau- Und Bedienungsanleitung Seite 39

309
301
304
114
303
Legende
9 Stange
114 Schmiermittel Gleitmo 1763 V
301 Schellen
303 Schrauben
304 Scheiben
309 Gleitscheiben

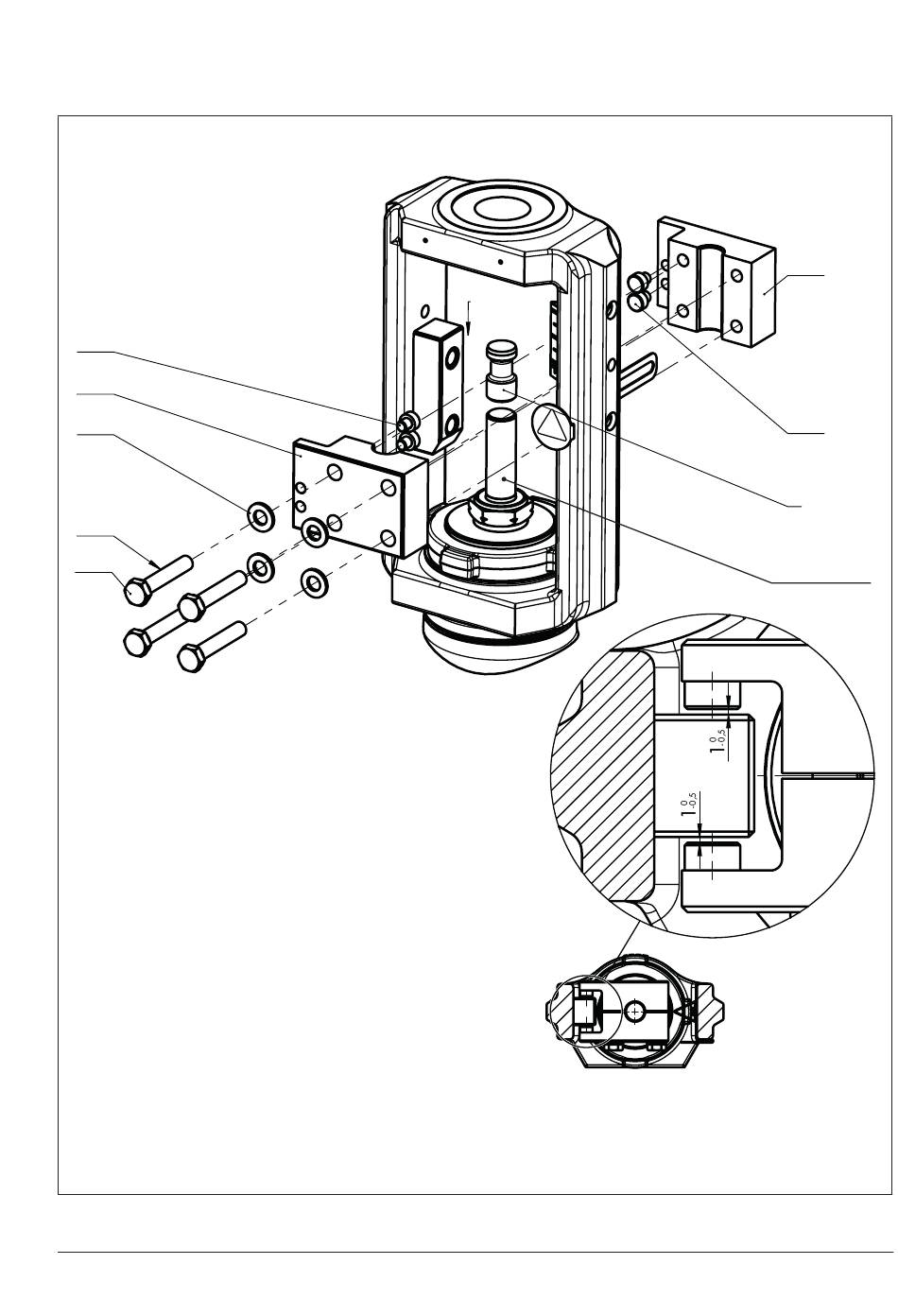

Bild 5-4: Montageübersicht der Verdrehsicherung in der Sonderausführung
EB 8072
Y
Y
Montage
301
309
9
Kegelstange
5-9
