Laski Predator P50 R Betriebsanleitung Seite 56

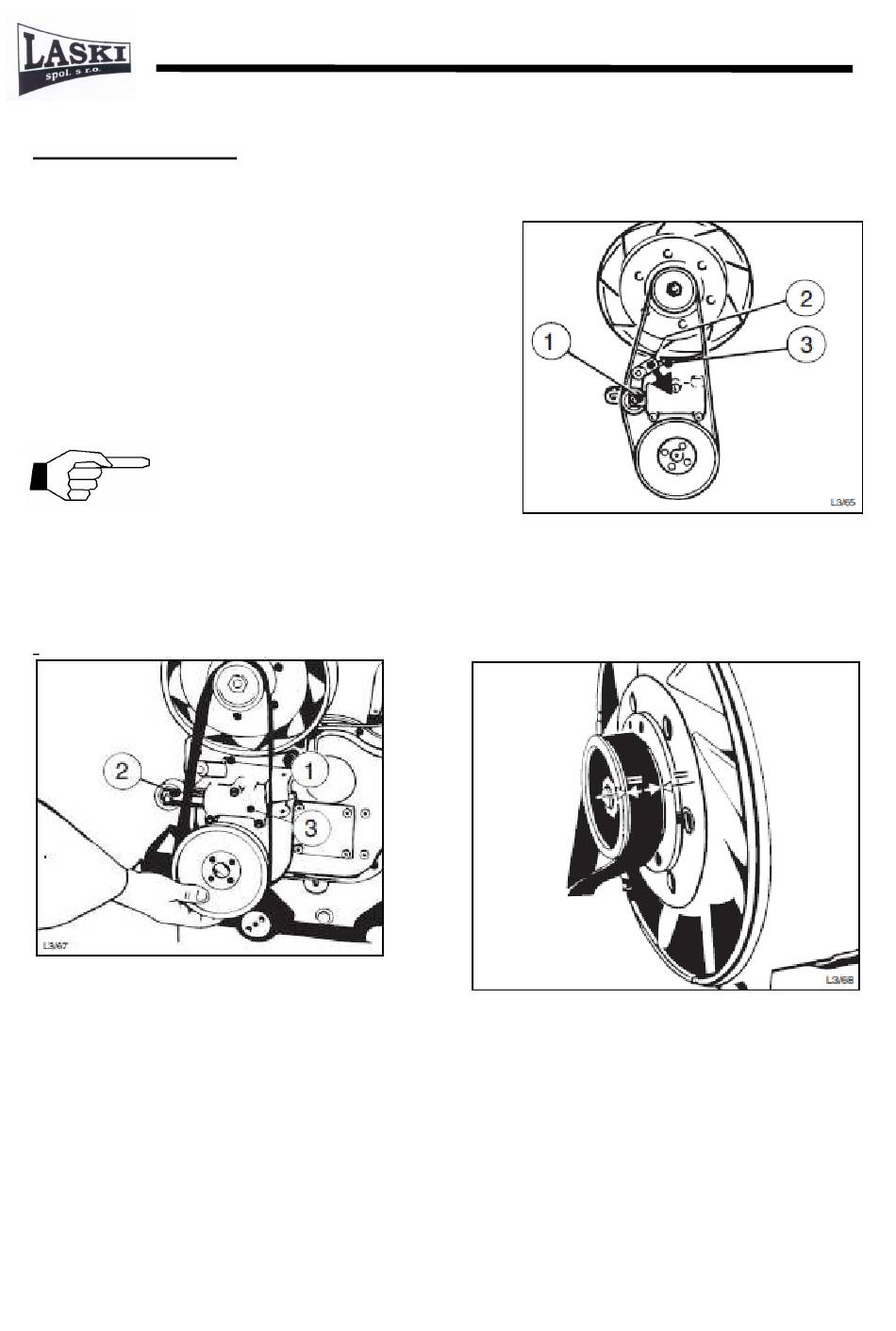

Funktionskontrolle:
- Bei Riemenwechsel immer die Funktion der Spannvorrichtung überprüfen
(abb. 52).
- Mit der zylindrischen Schraube die Welle
mit der Spannrolle „1" lösen.
- Durch die Feder wird die Welle mit der
Spannrolle
herausgedrückt.
Den Winkelhebel „2" verstellt sich nach unten
und löst den Druckbolzen „3".
Unter dem Federdruck muss
sich
freiwillig lösen. Anderenfalls
ist diese automatische Funktion außer Betrieb.
Aufsetzen des neuen Riemens am Luftgebläse:
Abb. 53 – Spannung Gürtel
- Den Druckbolzen „1" wieder einbauen (abb. 53).
- Die Welle mit der Spannrolle „2" in die Buchse einschieben und mit der
zylindrischen Schraube arretieren.
- Den Poly-Keilriemen auf die Riemenscheibe des Gebläses, auf die Spannrolle
und auf die untere Riemenscheibe aufsetzen (abb. 54).
aus der
der Druckbolzen
Predator P 50R
Buchse
„3"
Abb. 52 – Spannschloss
Abb. 54 –Absetzen Gürtel
56
