Bedienelemente
Zur Betätigung der Maschine dienen die Bedienelemente, die an der Maschine sowie an der
Fernbedienung angebracht sind (abb. 8) (abb. 9). Zur Notbedienung dienen die
Bedienelemente, die sich unter der Haube hinten an der Maschine befinden (abb. 10).
1 – Aktivierung der Fernbedienung
2 – LED-Lampe der Aktivierung
3 – STOP-Taste zum Notstoppen der
Maschine
4 - Vorwahl der Reaktionsgeschwindigkeit
der Steller*
5 – LED-Lampe der Vorwahl der
Reaktionsgeschwindigkeit der Steller
6 – Schalter der Ingangsetzung der
Frässcheibe mit Schutzkappe
*) Dieser Schalter dient zur Änderung der Reaktionsgeschwindigkeit einzelner
Arbeitselemente in 5 Schritten: 100%, 60%, 50%, 40% und 20%.

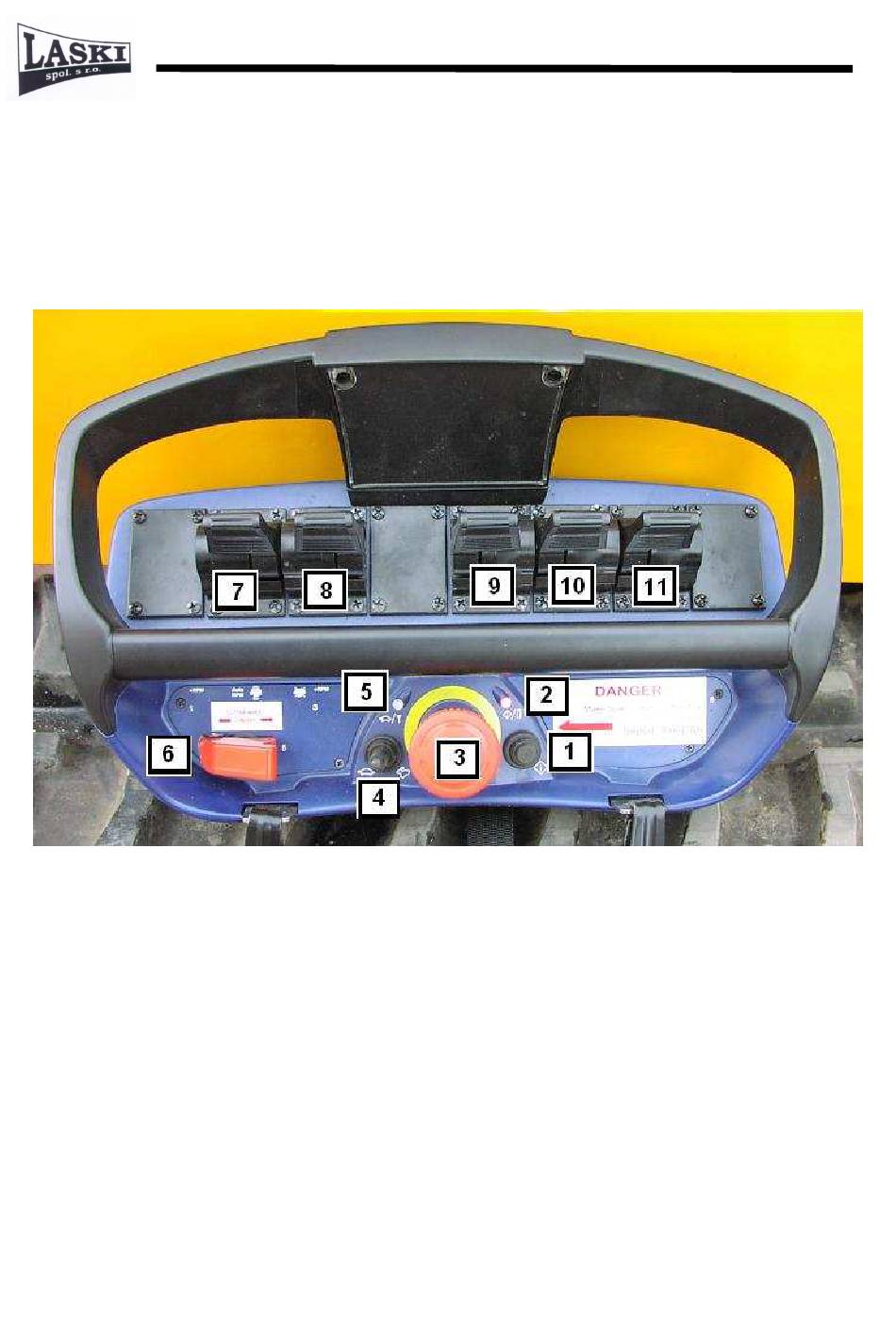

Abb. 8 - Bedienelemente an der Fernbedienung
Predator P 50R
7 – Bewegung des Auslagers auf/ab
8 – Betätigung der linken Raupe
vorwärts/rückwärts
9 – Betätigung der Raupenbasis
10 – Betätigung der rechten Raupe
vorwärts/rückwärts
11 – Bewegung des Auslagers links/rechts
21
