5 | Instandhalten der Anlage

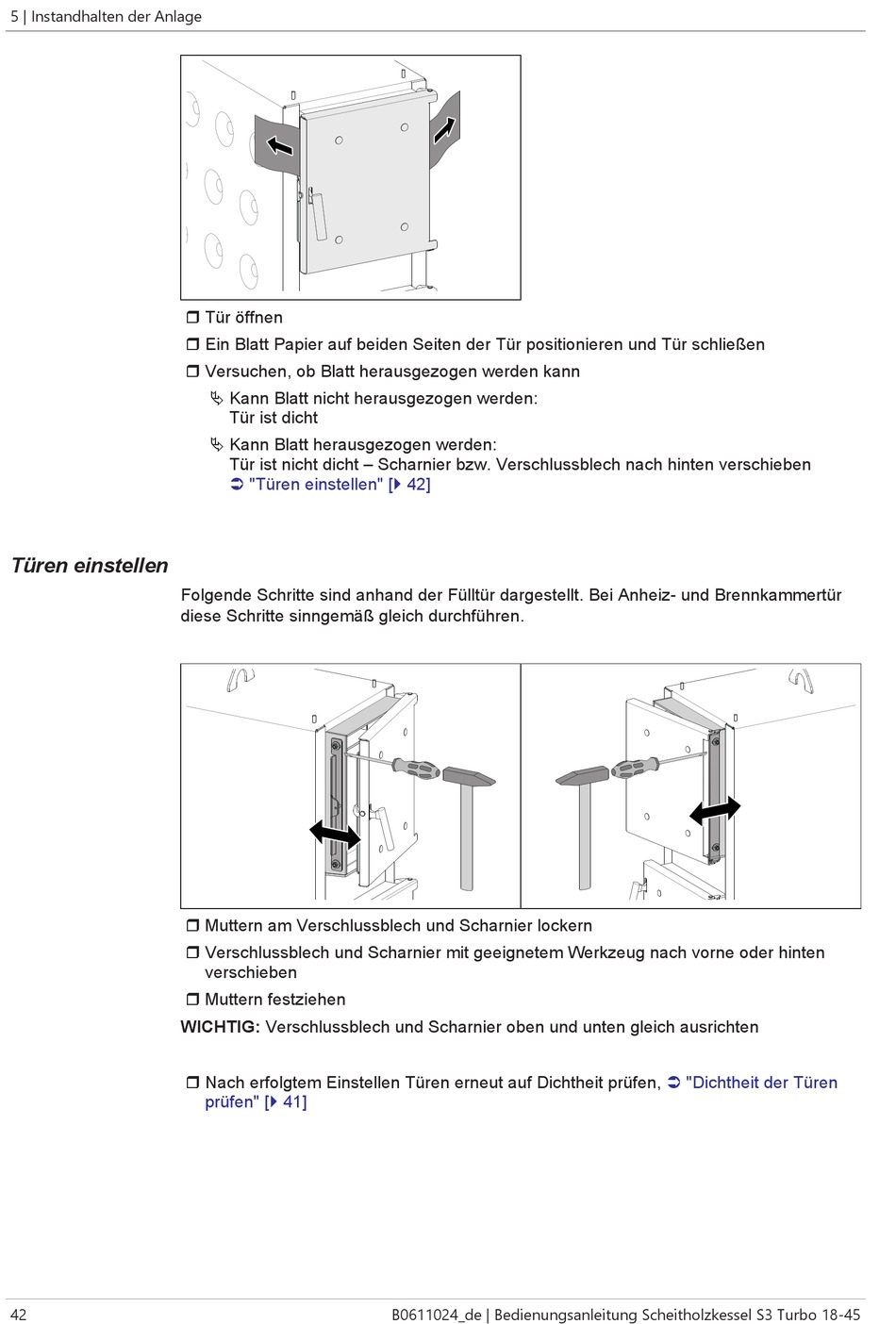

Türen einstellen
42
r Tür öffnen
r Ein Blatt Papier auf beiden Seiten der Tür positionieren und Tür schließen
r Versuchen, ob Blatt herausgezogen werden kann
Ä Kann Blatt nicht herausgezogen werden:
Tür ist dicht
Ä Kann Blatt herausgezogen werden:
Tür ist nicht dicht – Scharnier bzw. Verschlussblech nach hinten verschieben
Ü "Türen einstellen" [} 42]
Folgende Schritte sind anhand der Fülltür dargestellt. Bei Anheiz- und Brennkammertür
diese Schritte sinngemäß gleich durchführen.
r Muttern am Verschlussblech und Scharnier lockern
r Verschlussblech und Scharnier mit geeignetem Werkzeug nach vorne oder hinten
verschieben
r Muttern festziehen
WICHTIG: Verschlussblech und Scharnier oben und unten gleich ausrichten
r Nach erfolgtem Einstellen Türen erneut auf Dichtheit prüfen,
prüfen" [} 41]
B0611024_de | Bedienungsanleitung Scheitholzkessel S3 Turbo 18-45
Ü "Dichtheit der Türen
