Installation
4.6
Die Präsenzmelder PD-C 360bt/24 und PD-C 360bt/32 besitzen 4 passive
Infrarot-Sensoren zur Präsenzerfassung. Diese werden in der App als 4 Prä-
senzmelder-Instanzen angezeigt. Falls es aus einer bestimmten Erfassungs-
richtung zu Fehlschaltungen kommt, kann es erforderlich sein, eine
Präsenzmelder-Instanz zu deaktivieren oder die Empfindlichkeit zu verrin-
gern.

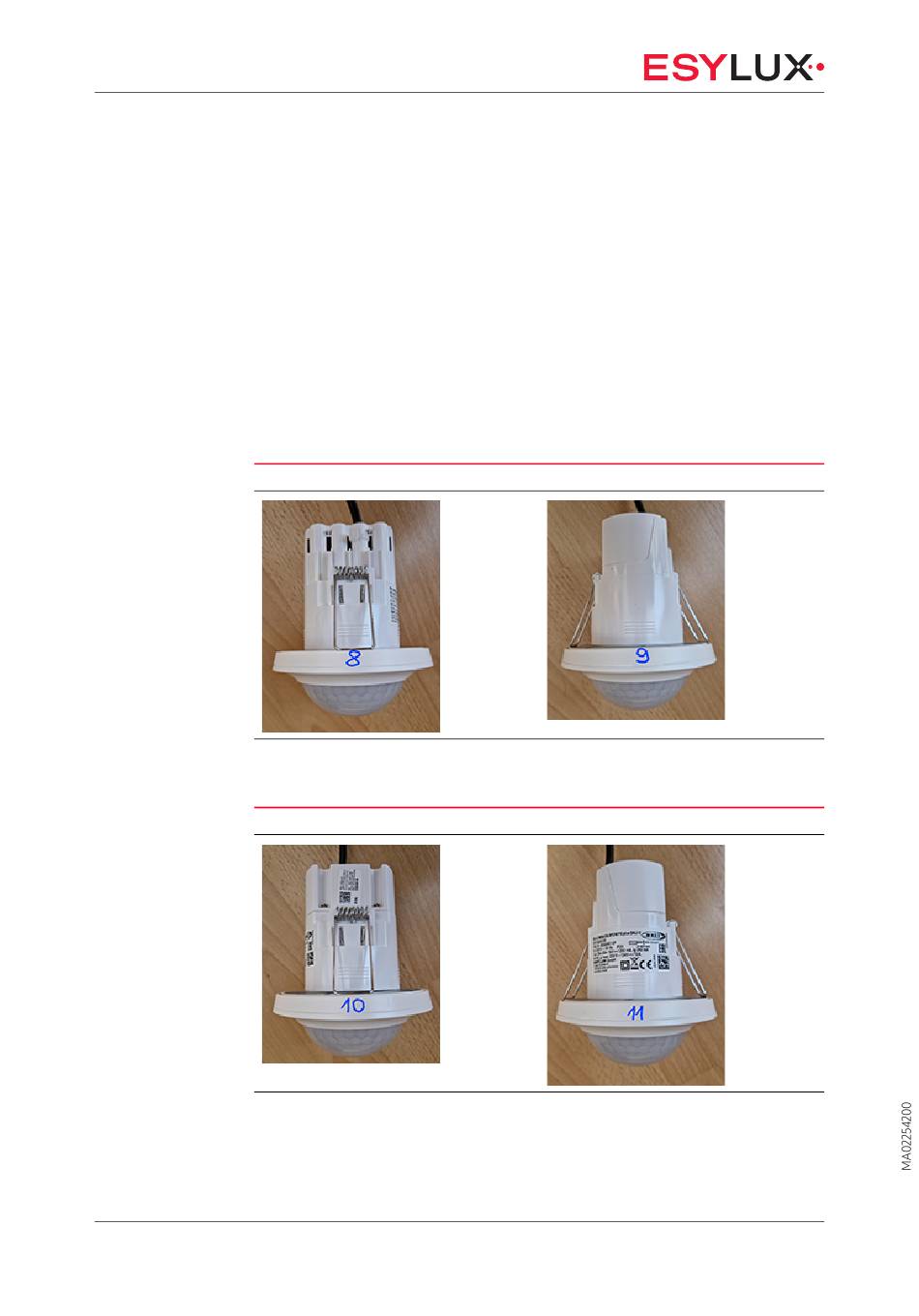

Die Erfassungsrichtung der Präsenzmelder-Instanzen kann wie folgt
bestimmt werden:
Präsenzmelder-Instanz 8
Feder, Kabelbinderseite
Präsenzmelder-Instanz 10
Feder, Anschlussdeckelseite
28 / 122
Erfassungsrichtung der Sensoren für Präsenz bestim-
men (nur PD-C 360bt/24 und PD-C 360bt/32)
Präsenzmelder-Instanz 9
Keine Feder, Anschlussdeckel links
Präsenzmelder-Instanz 11
Keine Feder, Anschlussdeckel rechts
