MA00613903

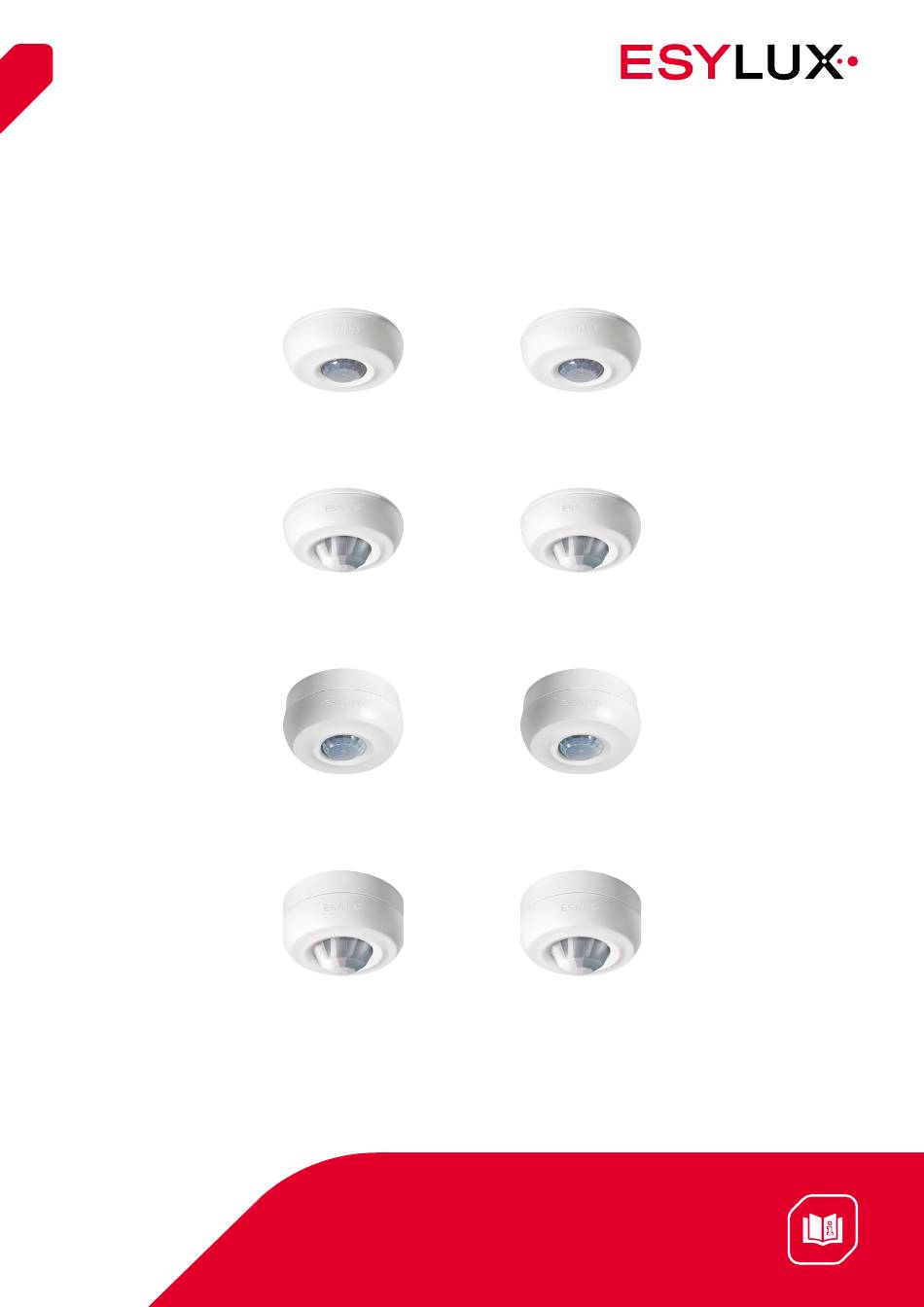

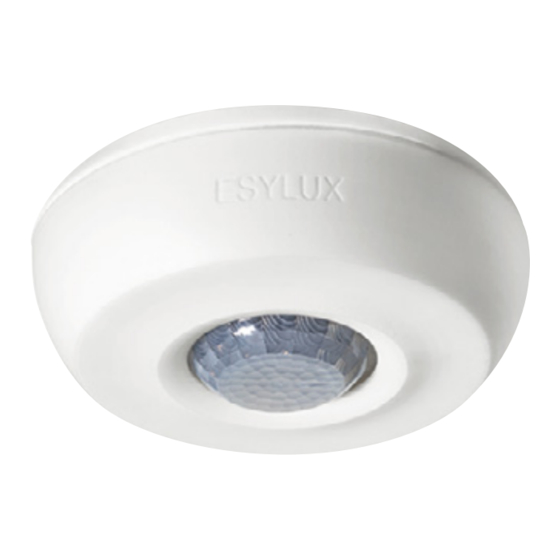

Ausführliche Bedienungsanleitung
MD 360/8 Basic
EB10430404
MD 360/24 Basic
EB10430848
MD 360/8 Basic SMB
EB10430497
MD 360/24 Basic SMB
EB10430886
MD 360i/8 Basic
EB10430428
MD 360i/24 Basic
EB10430862
MD 360i/8 Basic SMB
EB10430466
MD 360i/24 Basic SMB
EB10430909
ESYLUX GmbH | An der Strusbek 40
22926 Ahrensburg | Germany
info@esylux.com | www.esylux.com
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ESYLUX MD 360/8 Basic
Inhaltszusammenfassung für ESYLUX MD 360/8 Basic
- Seite 1 MD 360/24 Basic MD 360i/24 Basic EB10430848 EB10430862 MD 360/8 Basic SMB MD 360i/8 Basic SMB EB10430497 EB10430466 MD 360/24 Basic SMB MD 360i/24 Basic SMB EB10430886 EB10430909 ESYLUX GmbH | An der Strusbek 40 22926 Ahrensburg | Germany info@esylux.com | www.esylux.com...
-
Seite 2: Inhaltsverzeichnis
Programmierung Mobil-PDi/MDi-universal Technische Daten Störungsabhilfe Wartung Reinigung ESYLUX Herstellergarantie 2 / 17 MD 360/8 Basic MD 360i/24 Basic MD 360/24 Basic SMB MD 360i/8 Basic MD 360/8 Basic SMB MD 360i/24 Basic SMB MD 360/24 Basic MD 360i/8 Basic SMB... -
Seite 3: Beschreibung
BEDIENUNGSANLEITUNG Beschreibung Der ESYLUX Decken-Bewegungsmelder ist ein Passiv-Infrarot-Melder, der auf sich bewegende Wärmequellen wie z.B. gehende Personen reagiert. Er ist für Räume mit wenig Tageslichtanteil wie z.B. Flure, Keller, Treppenhäuser, Umkleideräume, Toiletten, Garagen etc. vorgesehen. Hinweis: Das Produkt ist nur für den sachgemäßen Gebrauch (wie in der Bedienungs- anleitung beschrieben) bestimmt. -
Seite 4: Betrieb / Funktionsweise
Zeitverzögerung von „dunkel zu hell“: keine = nur Nachlaufzeit aktiv. 4 / 17 MD 360/8 Basic MD 360i/24 Basic MD 360/24 Basic SMB MD 360i/8 Basic MD 360/8 Basic SMB MD 360i/24 Basic SMB MD 360/24 Basic MD 360i/8 Basic SMB... -
Seite 5: Montage / Anschluss
Deckeneinbaumontage (siehe Zubehör) für abgehängte Decken Aufputzmontage Aufputzmontage mit Abstandshaltern 5 / 17 MD 360/8 Basic MD 360i/24 Basic MD 360/24 Basic SMB MD 360i/8 Basic MD 360/8 Basic SMB MD 360i/24 Basic SMB MD 360/24 Basic MD 360i/8 Basic SMB... - Seite 6 • Der Anschluss erfolgt gemäß Schaltplan Einzelschaltung Parallelschaltung Phase 230 V Beleuchtung Nullleiter Taster 6 / 17 MD 360/8 Basic MD 360i/24 Basic MD 360/24 Basic SMB MD 360i/8 Basic MD 360/8 Basic SMB MD 360i/24 Basic SMB MD 360/24 Basic MD 360i/8 Basic SMB...
-
Seite 7: Erfassungsbereich Ausblenden
Sie können jederzeit durch Programmierung mit einer der optionalen Fernbedienungen überschrieben werden. 7 / 17 MD 360/8 Basic MD 360i/24 Basic MD 360/24 Basic SMB MD 360i/8 Basic MD 360/8 Basic SMB MD 360i/24 Basic SMB MD 360/24 Basic MD 360i/8 Basic SMB... -
Seite 8: Einstellungen
Standardreichweite von ca. 8 m bedingt durch den Infrarotanteil der Sonne reduziert werden kann. MOBIL-PDi/MDi (EM10425509) 8 / 17 MD 360/8 Basic MD 360i/24 Basic MD 360/24 Basic SMB MD 360i/8 Basic MD 360/8 Basic SMB MD 360i/24 Basic SMB MD 360/24 Basic MD 360i/8 Basic SMB... -
Seite 9: Temporäre Einstellungen Mobil-Pdi/Mdi
Die eingestellten Parameter werden auf dem Melder abgespeichert. Rückmeldung: Die rote LED wird ausgeschaltet. 9 / 17 MD 360/8 Basic MD 360i/24 Basic MD 360/24 Basic SMB MD 360i/8 Basic MD 360/8 Basic SMB MD 360i/24 Basic SMB MD 360/24 Basic MD 360i/8 Basic SMB... - Seite 10 Die Sensitivität des Melders kann für die Erfassung der Bewegung eingestellt werden. Rückmeldung: die rote LED blinkt 3 x. 10 / 17 MD 360/8 Basic MD 360i/24 Basic MD 360/24 Basic SMB MD 360i/8 Basic MD 360/8 Basic SMB MD 360i/24 Basic SMB MD 360/24 Basic MD 360i/8 Basic SMB...
-
Seite 11: Mobil-Pdi/Mdi-Universal
Fernbedienung Funktionen Kanal 1 Kanal 2 System Bat ok 11 / 17 MD 360/8 Basic MD 360i/24 Basic MD 360/24 Basic SMB MD 360i/8 Basic MD 360/8 Basic SMB MD 360i/24 Basic SMB MD 360/24 Basic MD 360i/8 Basic SMB... - Seite 12 Hinweis: Der „4 Std. EIN / AUS“ Modus kann temporär mit der „Reset“ Funktion beendet werden! Bat ok Rückmeldung: Langsames Blinken. 12 / 17 MD 360/8 Basic MD 360i/24 Basic MD 360/24 Basic SMB MD 360i/8 Basic MD 360/8 Basic SMB MD 360i/24 Basic SMB MD 360/24 Basic MD 360i/8 Basic SMB...
-
Seite 13: Programmierung Mobil-Pdi/Mdi-Universal
Schaltwert mit der Taste bestätigt wurde. Licht Bat ok 13 / 17 MD 360/8 Basic MD 360i/24 Basic MD 360/24 Basic SMB MD 360i/8 Basic MD 360/8 Basic SMB MD 360i/24 Basic SMB MD 360/24 Basic MD 360i/8 Basic SMB... - Seite 14 Rückmeldung: Die rote LED ist für ca. 2 Sek. ausgeschaltet. 14 / 17 MD 360/8 Basic MD 360i/24 Basic MD 360/24 Basic SMB MD 360i/8 Basic MD 360/8 Basic SMB MD 360i/24 Basic SMB MD 360/24 Basic MD 360i/8 Basic SMB...
-
Seite 15: Technische Daten
Melder reagiert nicht. - Netzspannung prüfen. 15 / 17 MD 360/8 Basic MD 360i/24 Basic MD 360/24 Basic SMB MD 360i/8 Basic MD 360/8 Basic SMB MD 360i/24 Basic SMB MD 360/24 Basic MD 360i/8 Basic SMB... -
Seite 16: Wartung
Lösungsmittel verwendet werden. Bitte ein fusselfreies, trockenes oder nur mit Wasser angefeuchtetes Tuch nehmen. 16 / 17 MD 360/8 Basic MD 360i/24 Basic MD 360/24 Basic SMB MD 360i/8 Basic MD 360/8 Basic SMB MD 360i/24 Basic SMB MD 360/24 Basic MD 360i/8 Basic SMB... -
Seite 17: Esylux Herstellergarantie
BEDIENUNGSANLEITUNG ESYLUX Herstellergarantie ESYLUX Produkte sind nach geltenden Vorschriften geprüft und mit größter Sorgfalt hergestellt. Der Garantiegeber, die ESYLUX Deutschland GmbH, Postfach 1840, D-22908 Ahrensburg (für Deutschland) bzw. der entsprechende ESYLUX Distributor in Ihrem Land (eine vollständige Übersicht finden Sie unter www.esylux.com) übernimmt für die Dauer von drei Jahren ab Herstelldatum eine Garantie auf Herstellungs-/...
