Installation
4.2
Beispiel-Schaltplan für eine APC-Anwendung:
L
N
COMPACT
APC DALI-2
L/N
DA+/DA–
K1/K2
S1...S4
Control Gear
(Driver)
DA1/DA2
DALI-2 BMS Sensor
DA1/DA2
S1/S2
4.3
Lebensgefahr durch elektrischen Schlag.
Arbeiten am 230-V-Netz können Tod oder schwere Verletzungen zur Folge
haben.
– Beachten Sie immer die 5 Sicherheitsregeln:
20 / 122

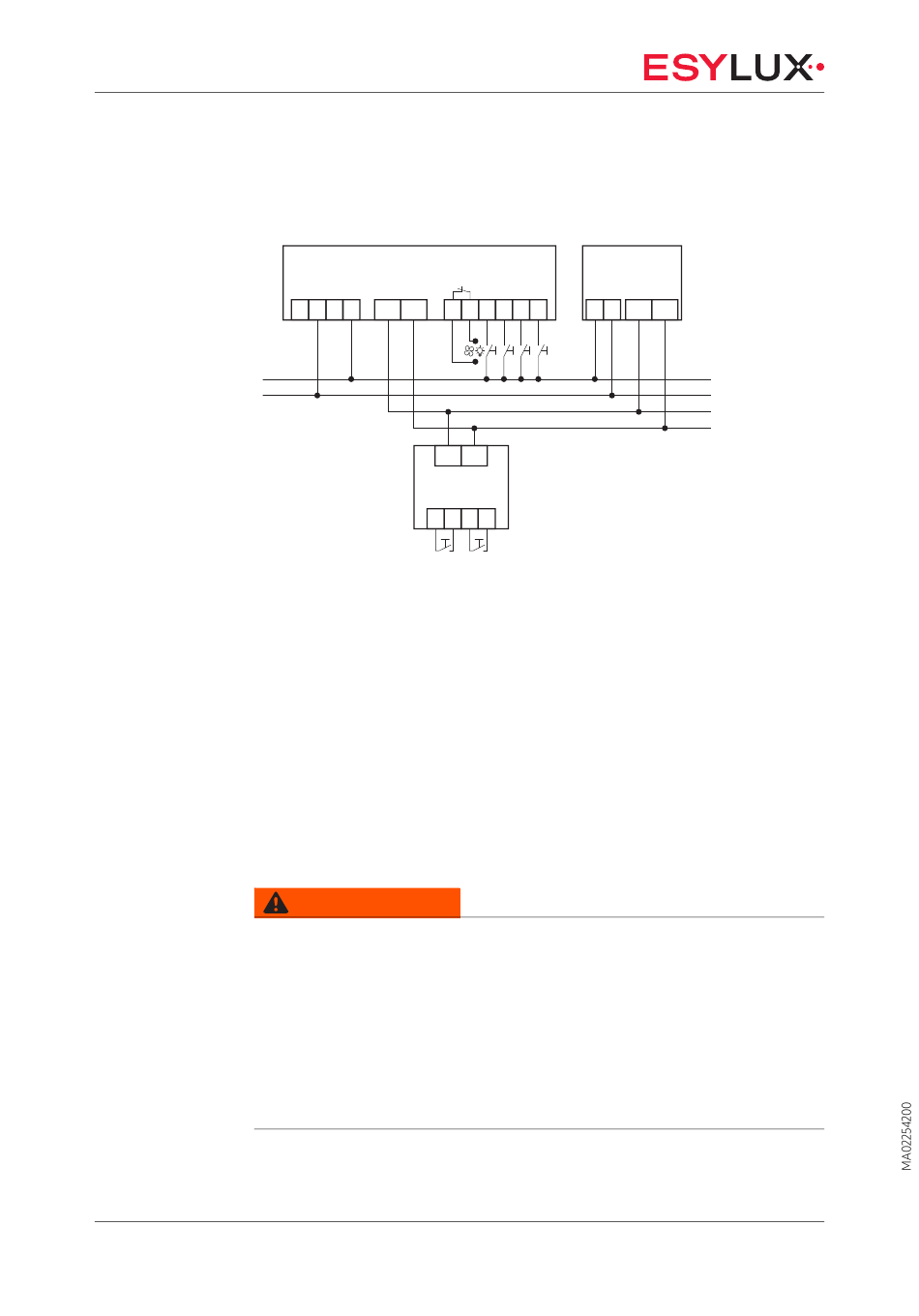

Schaltplan
COMPACT APC DALI-2
250 mA
N N L L
DA+ DA-
K1 K2 S1 S2 S3 S4
DA1 DA2
DALI-2 BMS
Sensor
S1
S1
APC DALI-2
Netz (230 V AC)
DALI-2-Bus
Externe Schaltaktor-Komponente (potenzialfrei)
Externe Taster/ Schalter (potenzialbehaftet)
Beispiel für ein DALI-Betriebsgerät (Leuchte)
DALI-2-Bus
Beispiel für ein BMS DALI-2
DALI-2-Bus
Externe Taster/ Schalter (potenzialfrei)
Elektrische Arbeiten
WARNUNG
1. Freischalten.
2. Gegen Wiedereinschalten sichern.
3. Spannungsfreiheit feststellen.
4. Erden und kurzschließen.
5. Benachbarte, unter Spannung stehende Teile abdecken.
Control Gear
(Driver)
L N
DA1 DA2
S2 S2
DA+
DA-
