ESYLUX COMPACT APC20 DALI-2 Bedienungsanleitung Seite 27

Decken-präsenzmelder mit integrierter steuereinheit für dali-2-geräte

Werbung

2. Setzen Sie das Gerät – mit hochgeklappten Montagefedern – in die Ein-
bauöffnung ein.
VORSICHT! Verletzung durch unsachgemäßes Montieren. Beim Einset-
zen des Geräts in die Einbauöffnung können die hochgeklappten Monta-
gefedern zurückschnappen. Lassen Sie die Montagefedern nicht los,
bevor sie in die Einbauöffnung eingeführt sind.
»

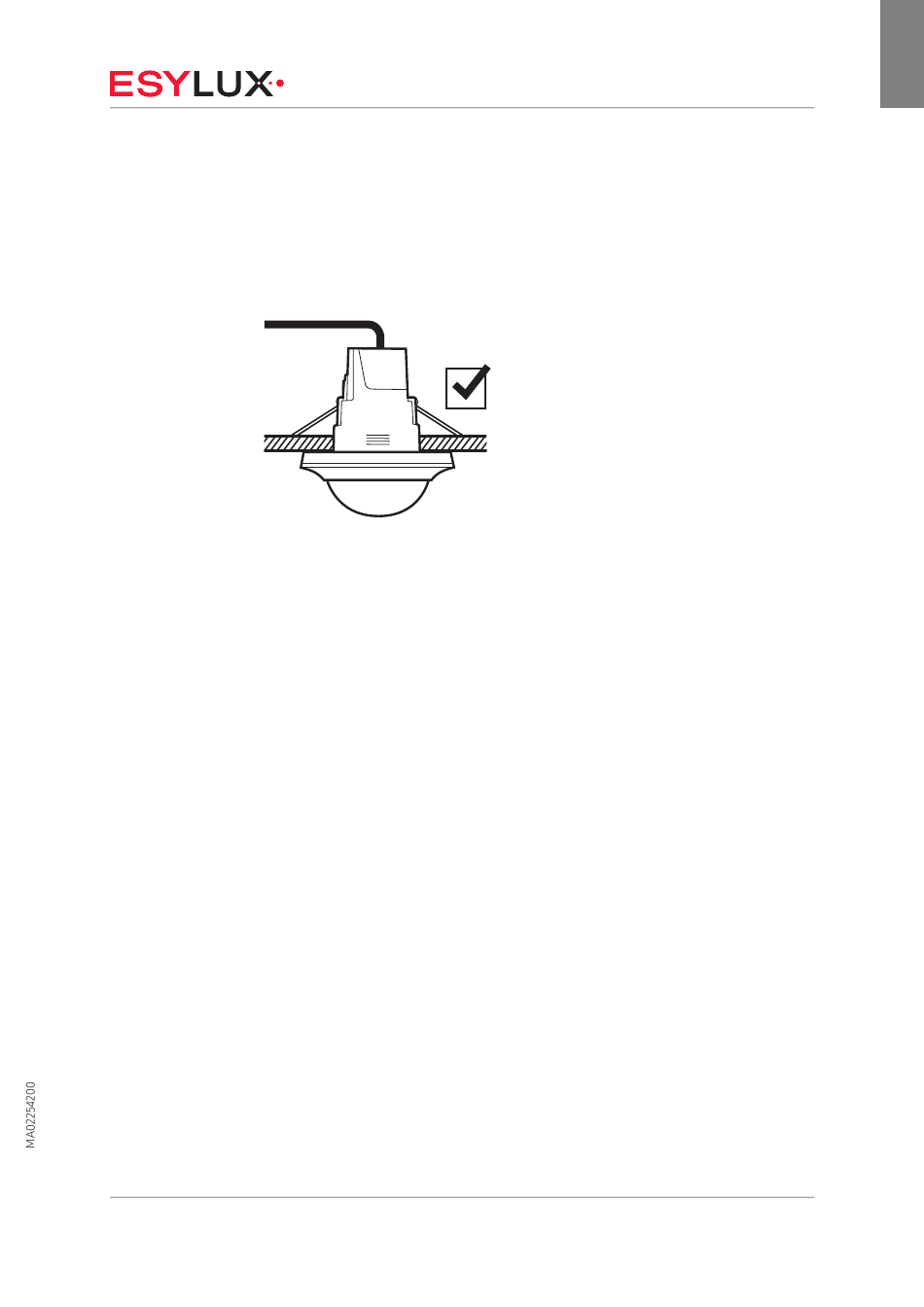

Die Montagefedern spreizen sich oberhalb der Deckenplatte;
dadurch ist das Gerät fixiert.
3. Falls erforderlich, verwenden Sie die 180°-Linsenmaske.
Drehen Sie die Blende los (Bajonettverschluss) und nehmen Sie sie ab.
Setzen Sie die Linsenmaske auf die Sensoreinheit, setzen Sie die Blende
wieder auf und drehen Sie sie fest.
DE
Installation
27 / 122
