4 Installation
4.1
Mechanische Arbeiten
Beschreibung
Das Gerät ist für die Montage in der Deckenplatte einer abgehängten Decke
vorgesehen.
Voraussetzungen
– Die Netzleitung und die DALI-2-Busleitung sowie ggf. Leitungen exter-
ner Taster/ Schalter und Schaltaktor-Komponenten sind vorbereitet.
– Im Montagebereich verlaufen keine Leitungen, die beim Bohren beschä-
digt werden können.

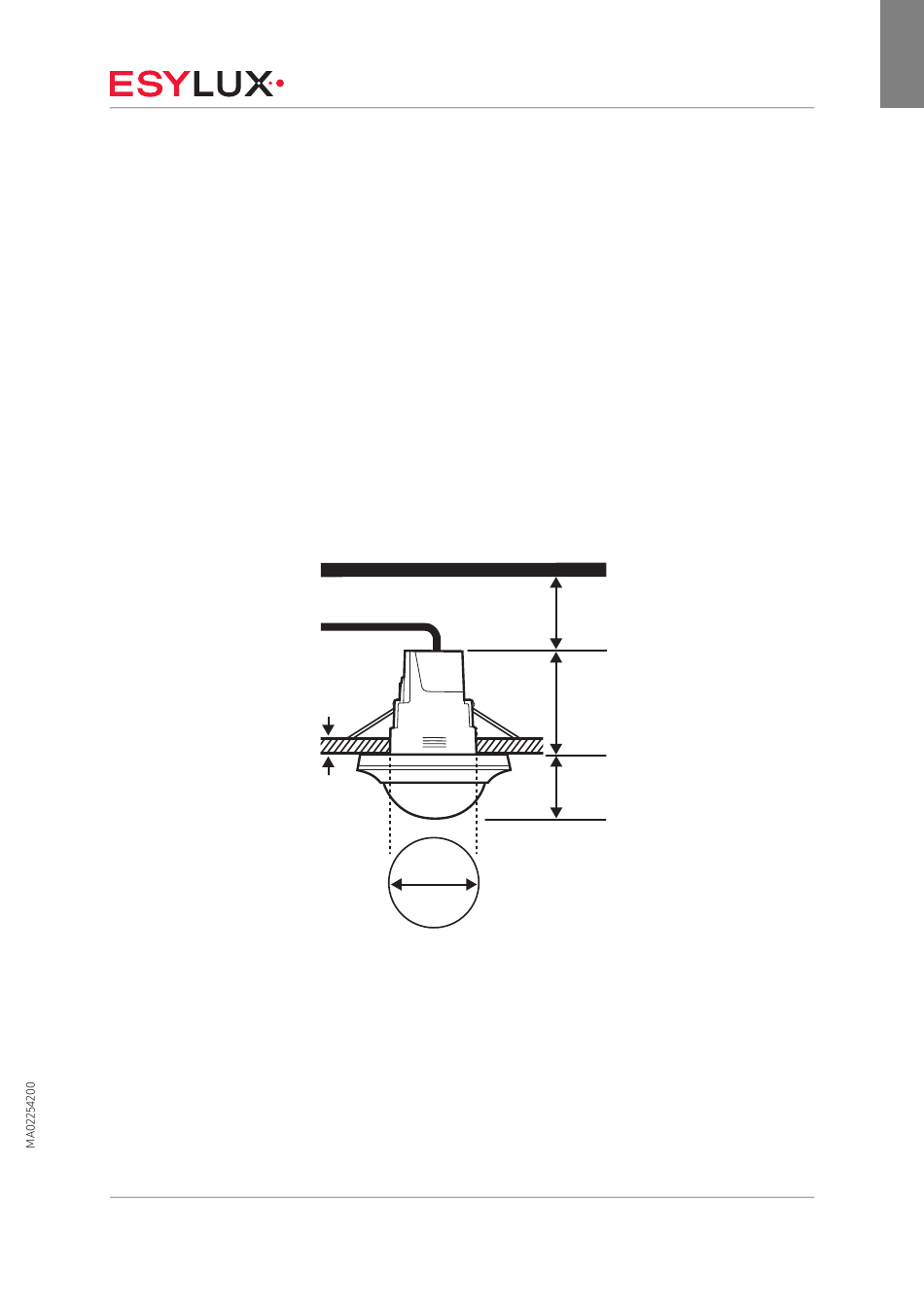

– Die abgebildeten Einbaumaße können eingehalten werden.
≤ 40 mm
Ø 68 mm
Der notwendige Freiraum über der Powerbox richtet sich nach dem Bie-
geradius der Installationsleitungen (Beispiel: 55 mm).
Vorgehensweise
1. Bohren Sie die Einbauöffnung in die Deckenplatte.
2. Führen Sie die Installationsleitungen durch die Einbauöffnung nach
unten.
Das Gerät wird am besten erst nach dem Anschließen der Installations-
leitungen in die Einbauöffnung eingesetzt.
≥ 55 mm
80 mm
46 mm
DE
Installation
19 / 122
