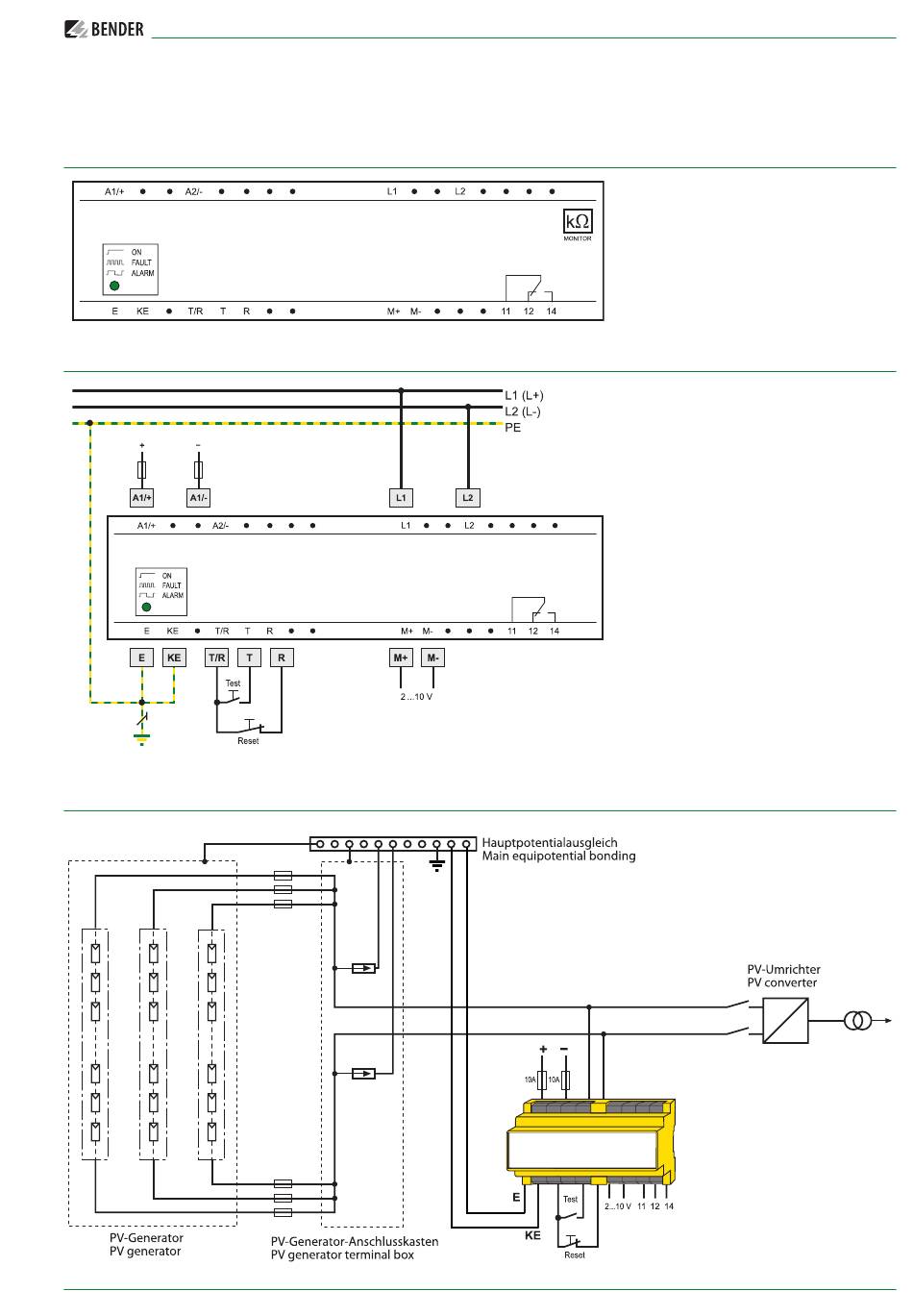

Bedienelemente
1
Anschlussschaltbild
U
1
S
4
6 A
6 A
2
6
Anwendungsbeispiel – Isolationsüberwachung in einer Photovoltaik-Anlage
3
7
8
5
isoPV485
ISOMETER® isoPV485
1 -
Betriebs- und Melde-LED:
leuchtet bei Betrieb, blinkt bei Alarm-
(0,3 Hz) oder Systemfehlern (2 Hz)
1 -
Versorgungsspannung U
S
angaben) über Schmelzsicherung
2 -
Getrennter Anschluss von E, KE an PE
3 -
Anschluss des zu überwachenden AC-
Systems, DC: Klemmen L1, L2 mit Leiter
L+, L- verbinden
4 -
Sicherung als Leitungsschutz gemäß
DIN VDE 0100-430/IEC 60364-4-43
(Emp fehlung 10 A flink). Bei Versorgung
(A1/A2) aus einem IT-System müssen
beide Leitungen abgesichert werden.
5 -
Spannungsausgang 2...10 V (0...1 MΩ)
6 -
Test-Taste „T": Selbsttest aufrufen
7 -
Externe Reset-Taste „R" (Öffner oder
Draht brücke), bei offenen Klemmen R1/
R2 wird die Fehlermeldung nicht ge-
speichert
8 -
Alarmrelais (Ruhestrom)
TDB106032de/04.2013
(siehe Bestell-
3
