Endress+Hauser Proline Prowirl D 200 Betriebsanleitung Seite 41

Proline Prowirl D 200 PROFINET mit Ethernet-APL
Endress+Hauser
4. Verbindungskabel verdrahten:
 Klemme 1 = braunes Kabel
Klemme 2 = weißes Kabel
Klemme 3 = grünes Kabel
Klemme 4 = rotes Kabel
Klemme 5 = schwarzes Kabel
Klemme 6 = gelbes Kabel
Klemme 7 = blaues Kabel
5. Kabelschirm über Kabelzugentlastung anschließen.
6. Die Schrauben der Kabelzugentlastung mit einem Anziehdrehmoment in einem
Bereich von 1,2 ... 1,7 Nm anziehen.
7. Anschlussgehäuse in umgekehrter Reihenfolge wieder zusammenbauen.

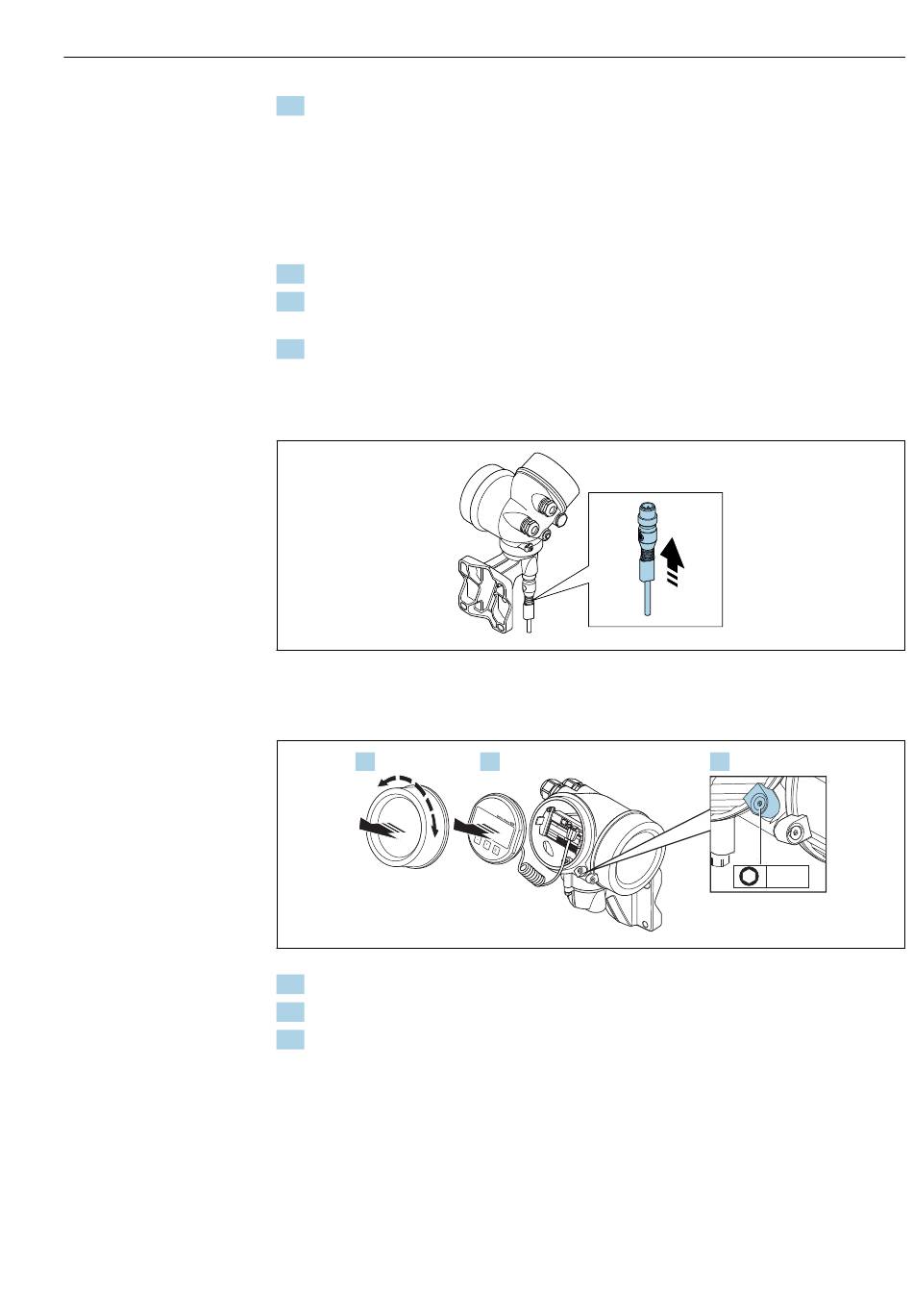

Messumformer anschließen
Messumformer über Stecker anschließen
‣
Stecker anschließen.
Messumformer über Klemmen anschließen
2.
1. Sicherungskralle Elektronikraumdeckel lösen.
2. Elektronikraumdeckel abschrauben.
3. Anzeigemodul mit leichter Drehbewegung herausziehen. Um den Zugriff auf den
Verriegelungsschalter zu erleichtern: Anzeigemodul am Rand des Elektronikraums
aufstecken.
3.
Elektrischer Anschluss
A0034172
1.
3 mm
A0034173
41
