6 Montage
6.1 Montagebedingungen
6.1.1 Montageposition

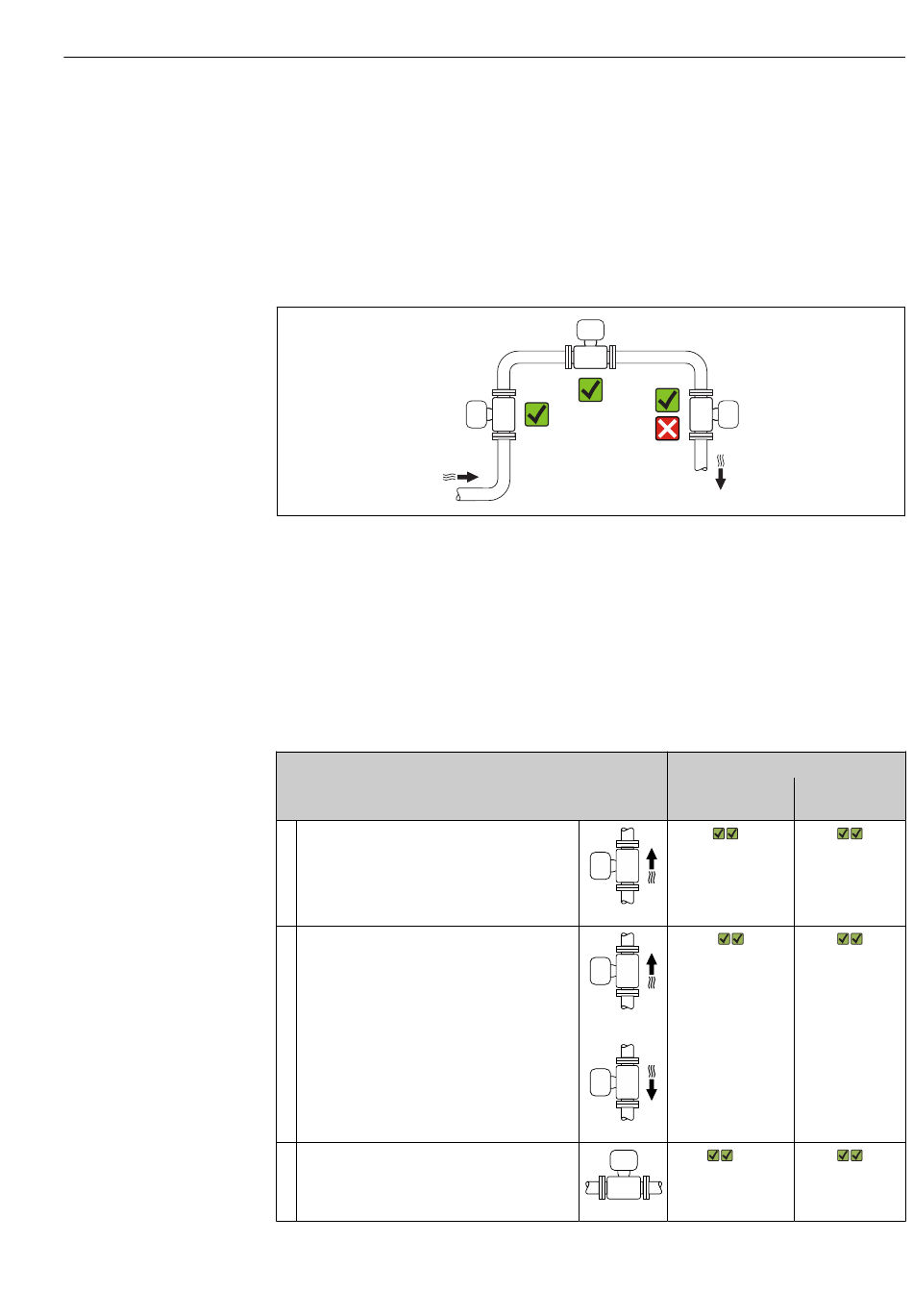

Montageort
1 Installation für Gase und Dampf geeignet
2 Installation nicht für Flüssigkeiten geeignet
Einbaulage
Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre-
chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei-
tung).
Wirbelzähler benötigen ein voll ausgeprägtes Strömungsprofil als Voraussetzung für eine
korrekte Volumenflussmessung. Daher folgende Punkte beachten:
Einbaulage
A Vertikale Einbaulage (Flüssigkeiten)
A Vertikale Einbaulage (Trockene Gase)
B Horizontale Einbaulage Messumformerkopf oben
1)
2)
Empfehlung
Kompaktausfüh- Getrenntausfüh-
rung
1)
A0015591
A0015591
A0041785
2) 3)
A0015589
Montage
A0042128
rung
