Dräger X-node Technisches Handbuch Seite 7

Sensorbezeichnung
DrägerSensor HCN LC
DrägerSensor CO LS
DrägerSensor OV1
DrägerSensor OV2
DrägerSensor AC
DrägerSensor NH
DrägerSensor HCI
DrägerSensor NO
DrägerSensor H
4 Geräteinstallation und Inbetriebnahme
4.1 Geräteinstallation
Der X-node kann auf zwei Weisen installiert werden:
– Hängend:

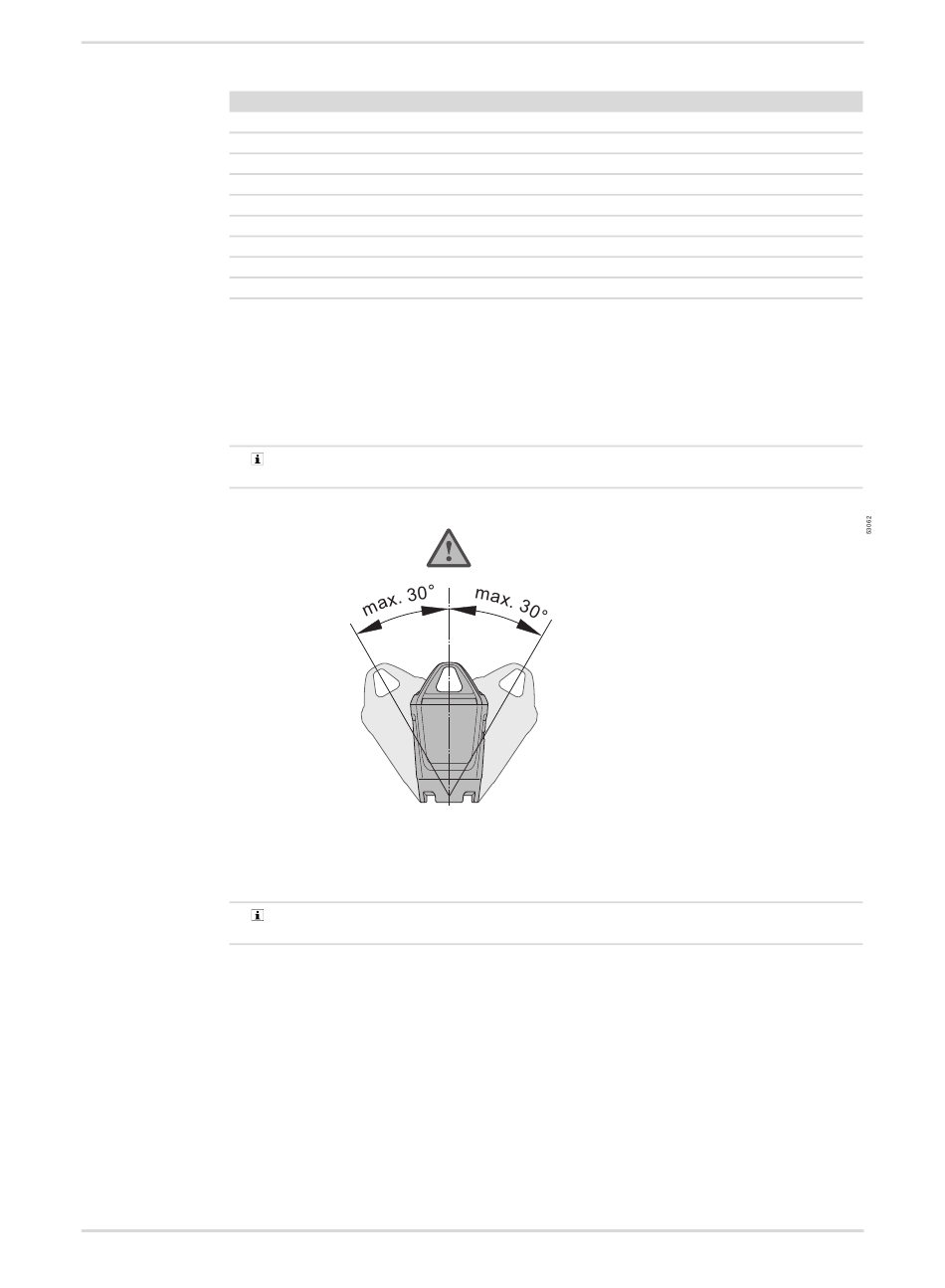

Für eine hängende Installation wird ein Karabiner oder eine Schlaufe durch die Aufhängevorrichtung
geführt und das Gerät an einer Kette oder einem Seil aufgehängt.
um mehr als 30° zur Seite geneigt wird.
– Stehend:
Alternativ kann das Gerät auf den Bajonettring gestellt werden.
Wird der X-node auf den Bajonettring gestellt, müssen die Öffnungen frei bleiben, damit eine
Gaszirkulation gewährleistet werden kann.
Sensor ankommt.
Technisches Handbuch
Sachnummer
6813200
6809620
6810740
6810745
6810595
TL 6813095
3
6809640
6809655
2
S 6810435
2
Es ist darauf zu achten, dass das Gerät nicht schwingt oder pendelt sowie zu keinem Zeitpunkt
Es ist zu beachten, dass der Sensorzutritt dauerhaft frei von Hindernissen ist, damit das Gas am
|
Dräger X-node
Geräteinstallation und Inbetriebnahme
|
de
7
