Einbau des I/O-Schildes

HINWEIS
Die Serverplatine wird mit einem I/O-Schild nach ATX 2.03-Standard geliefert. Die EMV-
Vorschriften schreiben dieses Schild vor. Es erhöht die elektromagnetische Verträglichkeit und
gewährleistet die ausreichende Kühlung des Servers. Falls es nicht in ihr Gehäuse passt,
müssen Sie ein Schild der entsprechenden Größe beim Hersteller des Gehäuses erwerben.
Das Schild passt in die rechteckige Öffnung neben dem Netzteil in der Gehäuserückseite. Die
Aussparungen des Schilds entsprechen den externen I/O-Anschlüssen (z.B. für Tastatur und
Maus).
1. Setzen Sie das Schild vom Inneren des Gehäuses her ein. Richten Sie das Schild so aus,
dass die Aussparungen mit den entsprechenden I/O-Anschlüssen auf der Serverplatine
übereinstimmen.
2. Positionieren Sie eine Kante des Schilds so, dass die gepunktete Rille außerhalb der
Gehäusewand und die Lippe innerhalb der Gehäusewand zu liegen kommt.
3. Drücken Sie das Schild in dieser Stellung in die Öffnung, bis es einrastet. Vergewissern
Sie sich, dass das I/O-Schild ringsherum einrastet.
MAXDATA PLATINUM Server Gehäusehandbuch

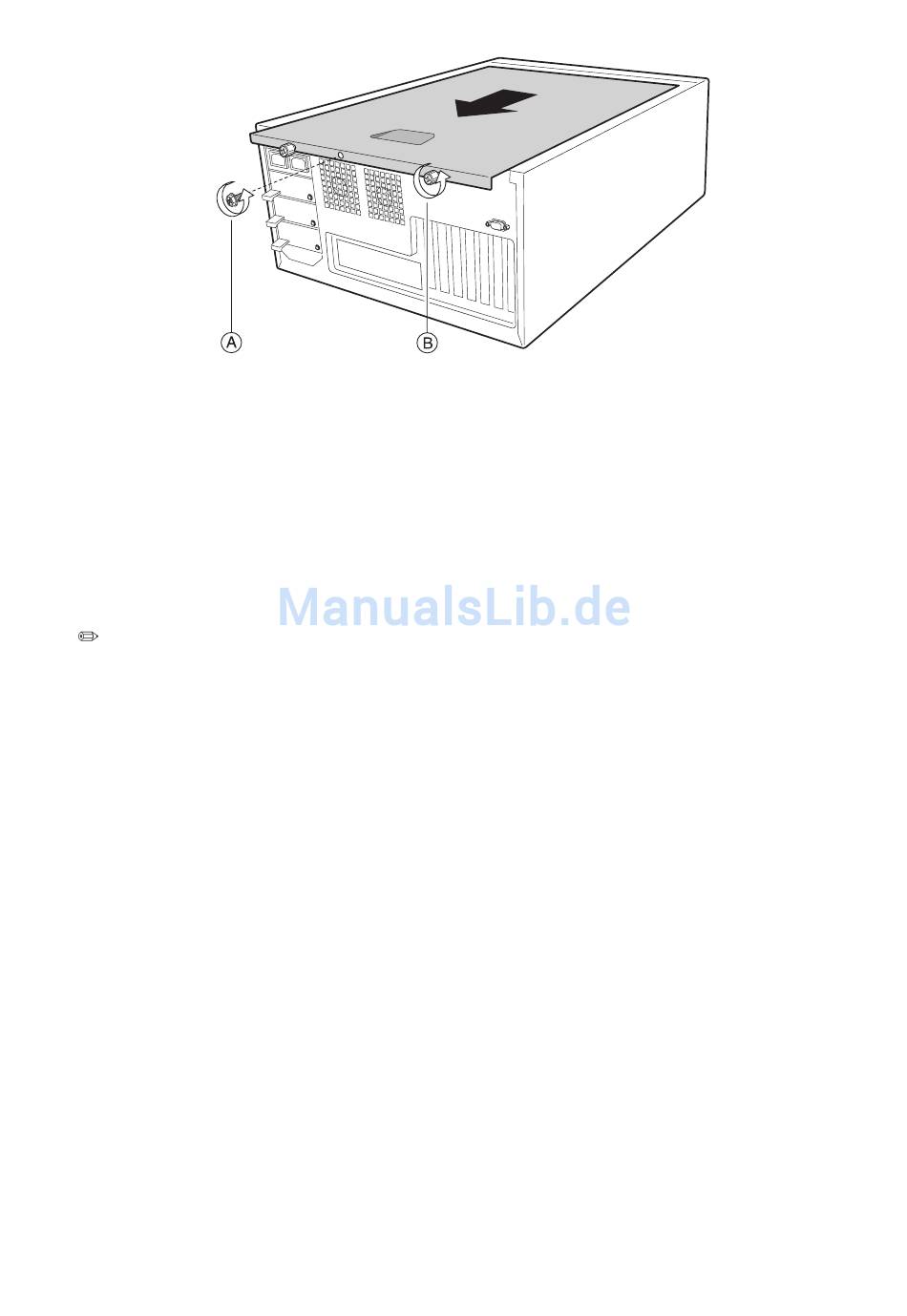

Abbildung 8. Entfernen der Gehäuseabdeckung
A. Transportschraube
B. Rändelschraube
