Einbau des Diskettenlaufwerks

HINWEIS
Wir empfehlen dringendst, für diese Arbeit einen magnetischen Schraubendreher zu
verwenden. Mit einem nicht magnetischen Schraubendreher könnten Sie Schrauben
verlieren, die dann zwischen Gehäuse und Kunststoffrahmen fallen.
1. Bauen Sie das EMV-Schild und das Kunststoff-Abdeckblech aus.
2. Lösen Sie die beiden Schrauben, mit denen der Diskettenlaufwerksrahmen an der
Gehäuserfront befestigt ist. Verwenden Sie dazu einen magnetischen Schraubenzieher.
3. Schieben Sie den Einbaurahmen zur Gehäuserückseite hin, bis er sich löst.
4. Nehmen Sie das 3,5-Zoll-Diskettenlaufwerk aus der Schutzhülle. Notieren Sie das Modell
und die Seriennummern in Ihrer Inventarliste.
5. Setzen Sie alle Jumper oder Schalter des Laufwerks gemäß den Angaben des Herstellers.
6. Schieben Sie das Laufwerk mit der Komponentenseite nach unten in den Einbaurahmen.
22

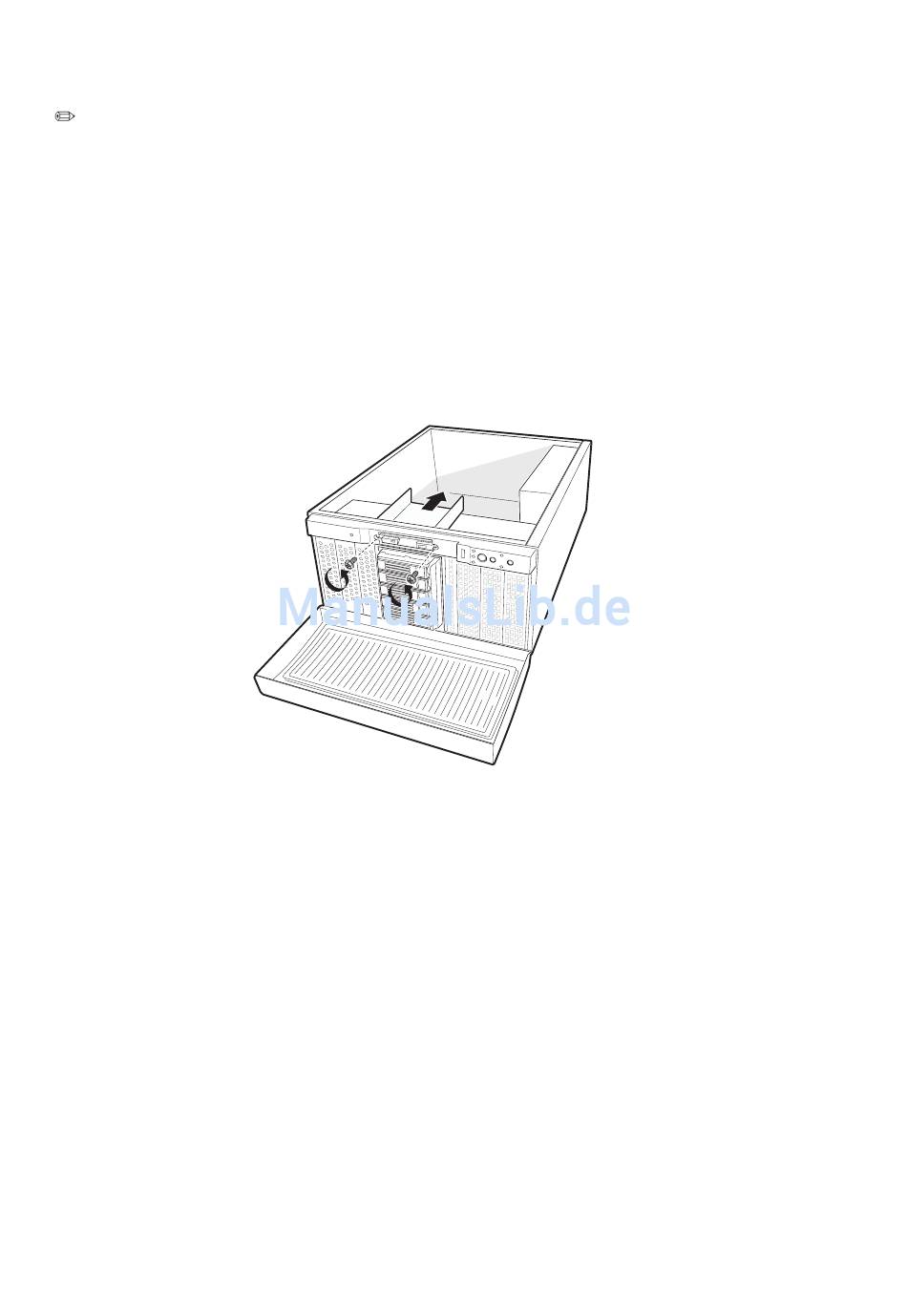

Abbildung 10. Ausbau des Diskettenlaufwerksrahmens
