Scsi-Festplattenlaufwerk Und Hot-Swap-Einbaurahmen - MAXDATA Platinum Benutzerhandbuch

3. Nehmen Sie das 3,5-Zoll-Laufwerk aus seiner Verpackung und legen Sie es auf eine
antistatische Oberfläche.
4. Notieren Sie das Modell und die Seriennummern in Ihrer Inventarliste.
5. Richten Sie das Laufwerk aus, wie in Abbildung 20 dargestellt.
6. Befestigen Sie den Einbaurahmen mit den vier zuvor ausgebauten Schrauben am Laufwerk.
A

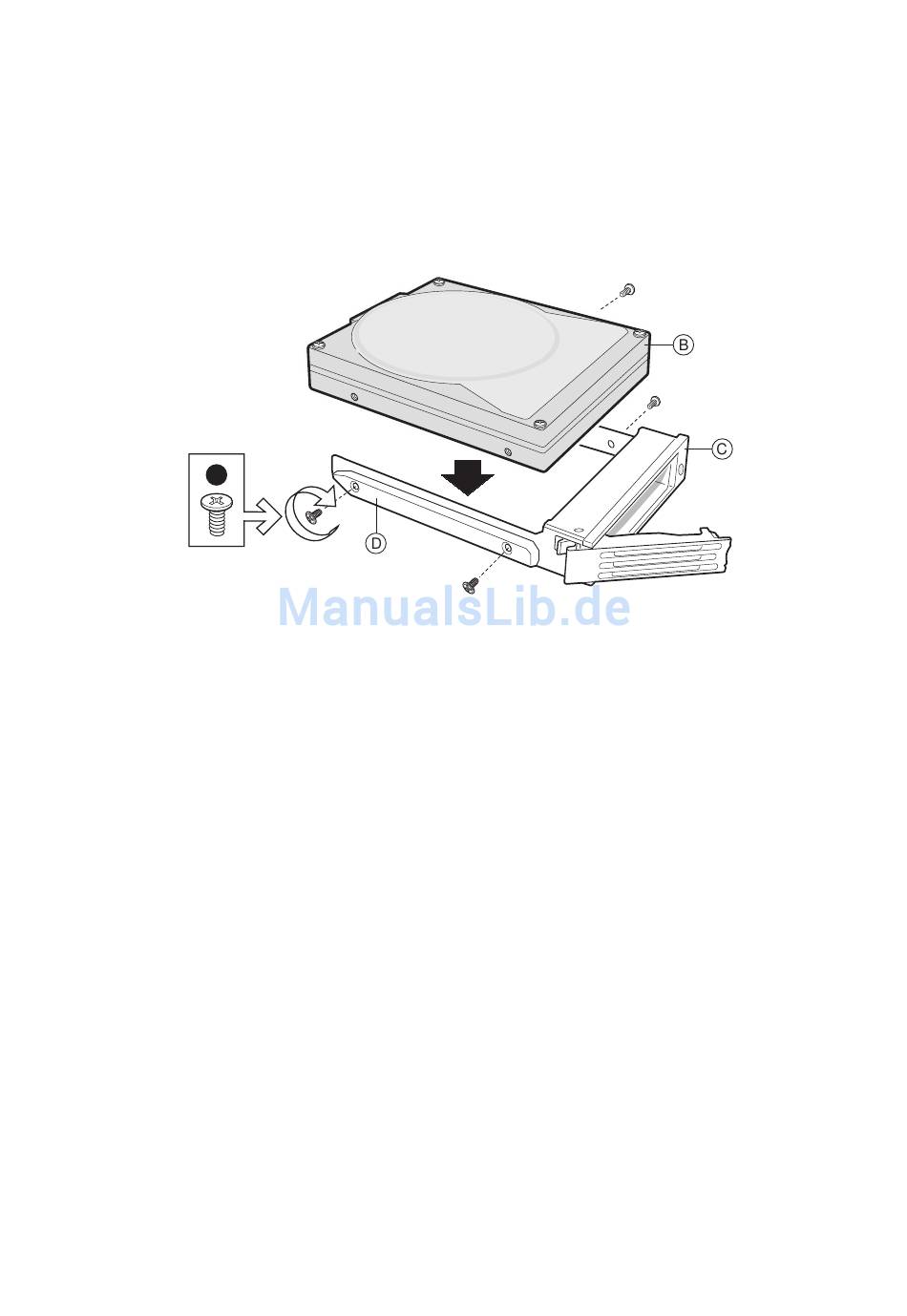

Abbildung 20. SCSI-Festplattenlaufwerk und Hot-Swap-Einbaurahmen
7 . Setzen Sie den Einbaurahmen so am Gehäuse an, dass die Führungsschienen greifen.
8. Schieben Sie das Laufwerk soweit in das Gehäuse, bis die Lasche in die Aussparung im
Laufwerksschacht einrastet.
9. Schieben Sie den Hebel des Einbaurahmens nach oben, bis der Schnapper hörbar einrastet.
MAXDATA PLATINUM Server Gehäusehandbuch
A. Schraube (6-32, Flachkopf)
B. Festplatte
C. Einbaurahmen
D. Führungsschiene
33
