REMEHA QUADRO HFS 600 Installations- Und Wartungsanleitung Seite 6

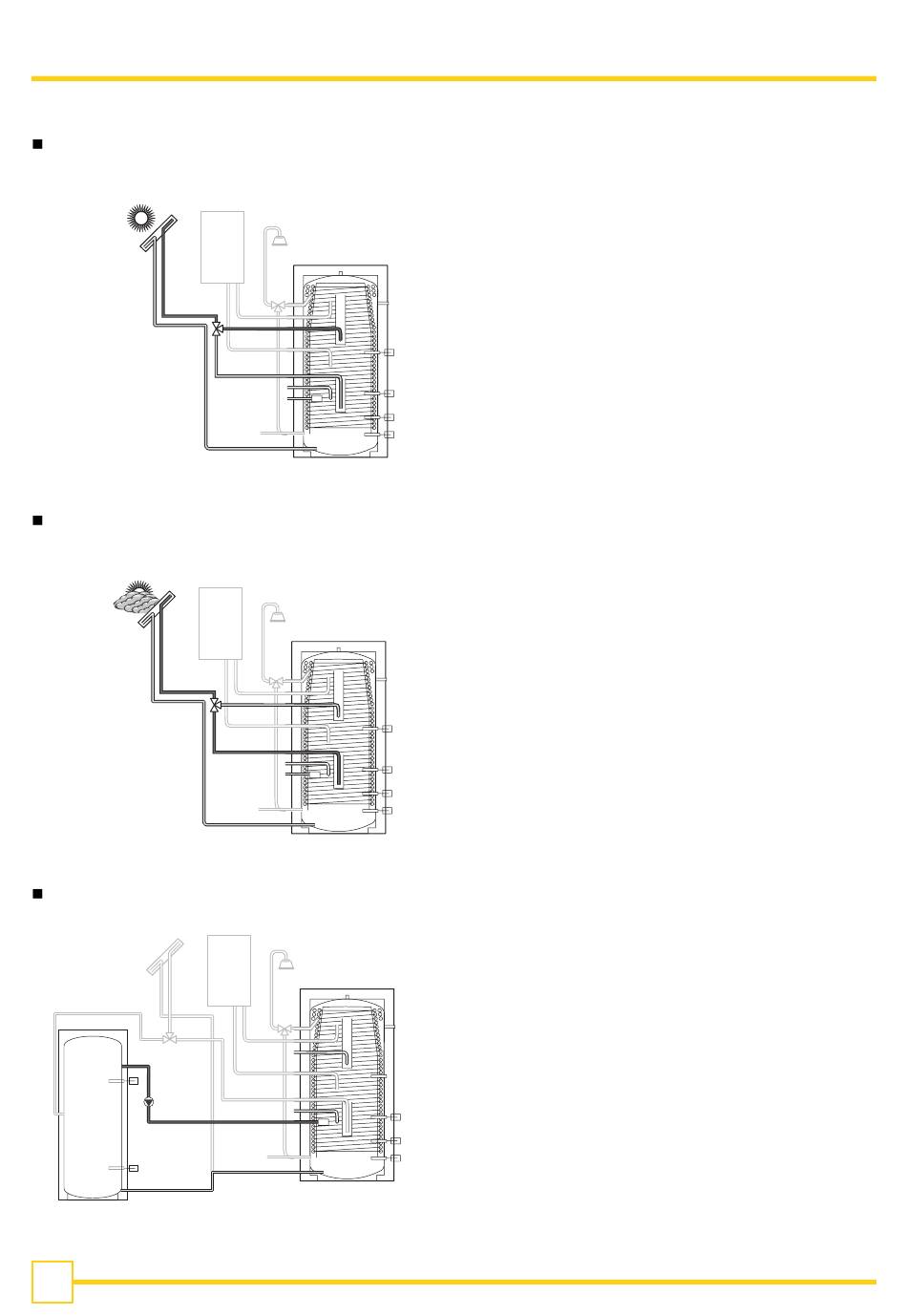

3.3 Funktionsbeschreibung
Fall 4a: Beladung über Solaranlage oben mit
reaktionsschnellem Kessel
Fall 4b: Beladung über Solaranlage unten mit
reaktionsschnellem Kessel
Fall 5: Beladung/Entladung durch Pufferspeicher
S7
S6
S4
6
S4
WW
KW
S3
L000019-C
S4
WW
KW
S3
L000020-C
WW
S5
KW
S3
L000021-C
QUADRO HFS 600 / HFS 750
S3: Fühler für Solar-Speicher
S4: Solarspeicher oben
WW: Brauchwasserfühler
S3: Fühler für Solar-Speicher
S4: Solarspeicher oben
WW: Brauchwasserfühler
S3: Fühler für Solar-Speicher
S4: Pufferspeicher - unten
S5: Be- und Entladestation
WW: Brauchwasserfühler
S6: Pufferspeicher - unten
S7: Pufferspeicher - oben
01/05/13 - 300029152-B
