3.3.2 Anschluss einer Zirkulationsschleife
3.3.2 Anschluss einer Zirkulationsschleife

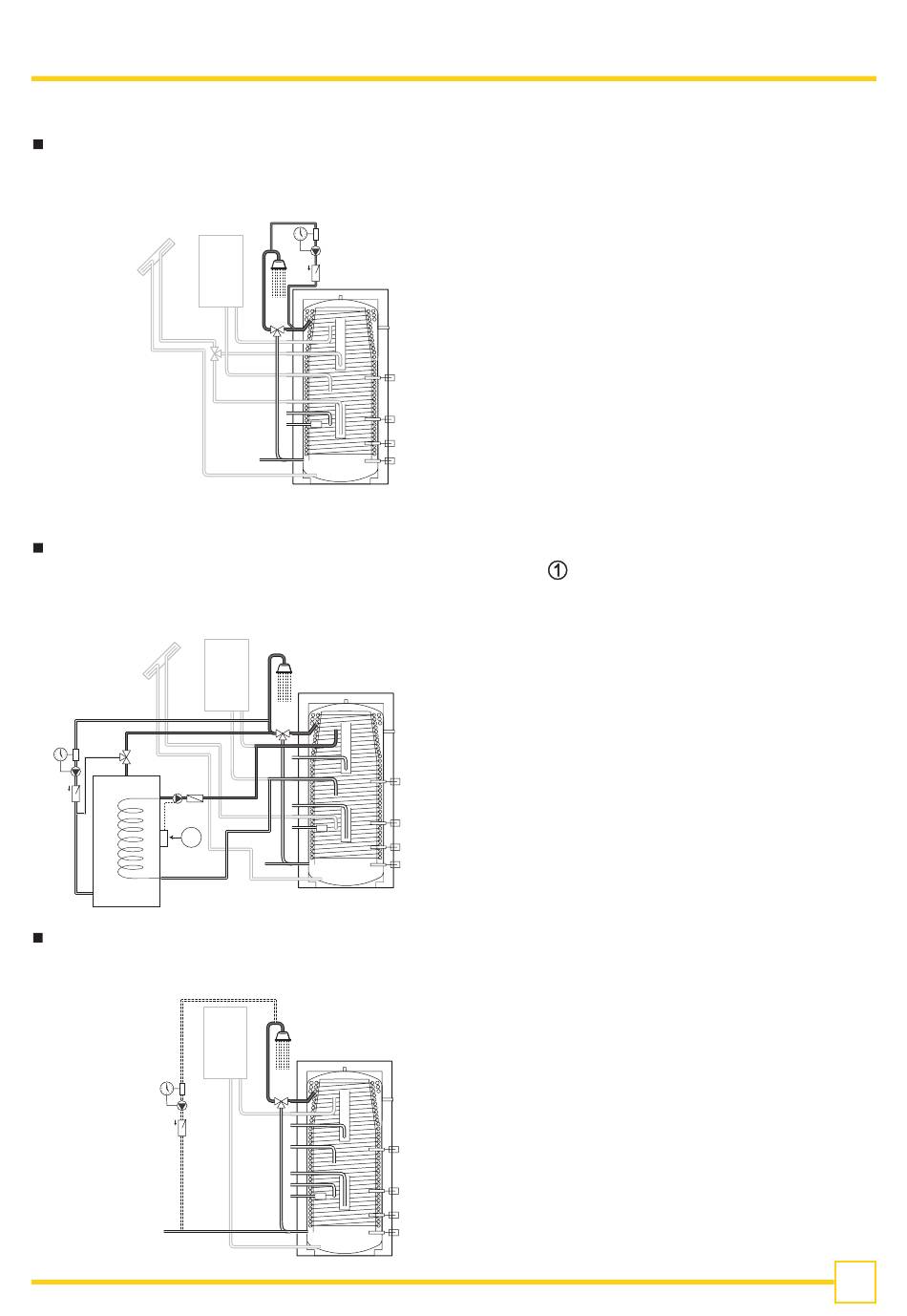

Fall 1: Zirkulation: Verwendung der Zirkulationsanschlussset-
Option bei Zirkulationsverlusten bis 5 kW (Beachte DIN EN 806)
Fall 2: Zirkulation: Verwendung eines separaten
Zirkulationsspeichers (Bei Zirkulationsverlusten über 5 kW
Beachte DIN EN 806).
1
Fall 3: Zirkulation ohne Solarkreis (Bei Zirkulationsverlusten
über 5 kW Beachte DIN EN 806).
KW
300029152-B / 01/05/13
3 0 0 / / 2 1 1 3 - 0 0 1 0 9 3 1 5 0 - 1 0 D -
S4
WW
KW
S3
L000022-C
S4
WW
KW
S3
L000024-C
WW
L000025-D
QUADRO HFS 600 / HFS 750
Q U A D R O 7
S3: Fühler für Solar-Speicher
S4: Brauchwasserfühler
WW: Frei
Thermostat 60 °C
S3: Fühler für Solar-Speicher
S4: Speicherfühler
WW: Brauchwasserfühler
WW: Brauchwasserfühler
