Frischwasser-Speicher
Remeha HFS/FSK/FS

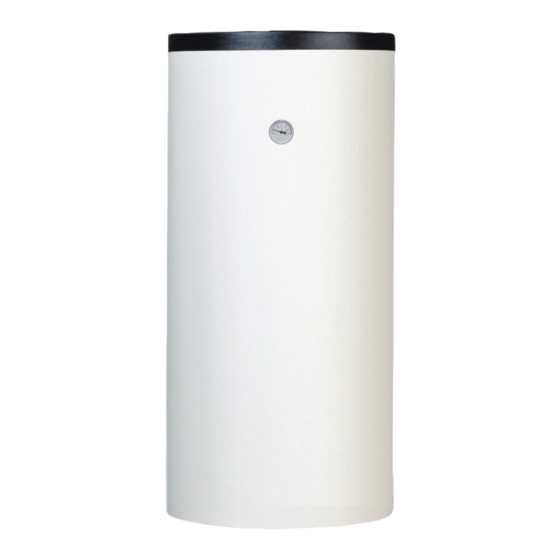

HFS 750
HFS 600
40000619 (08/2022)
FSK 1000-2
FSK 750-2
FSK 625-2
Planungsunterlage
Hochleistungs-Frischwasserspeicher:
HFS 750:
max. NL-Zahl: 62
HFS 600:
max. NL-Zahl: 30
Frischwasser-Hybrid-Kombispeicher
mit 2. Wärmetaucher:
FSK 1000-2 max. NL- Zahl: 18
FSK 750-2
max. NL- Zahl: 11
FSK 625-2
max. NL- Zahl: 9
Frischwasser-Schichtspeicher:
FS 230-2
max. NL- Zahl: 4,1
FS 230-2
DE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für REMEHA HFS 750
Inhaltszusammenfassung für REMEHA HFS 750
- Seite 1 Frischwasser-Speicher Remeha HFS/FSK/FS Planungsunterlage Hochleistungs-Frischwasserspeicher: HFS 750: max. NL-Zahl: 62 HFS 600: max. NL-Zahl: 30 Frischwasser-Hybrid-Kombispeicher mit 2. Wärmetaucher: FSK 1000-2 max. NL- Zahl: 18 FSK 750-2 max. NL- Zahl: 11 FSK 625-2 max. NL- Zahl: 9 Frischwasser-Schichtspeicher: FS 230-2 max.
-
Seite 2: Inhaltsverzeichnis
FSK Speicher mit Solaranlage und Kessel ................10 FS 230 mit Calenta Ace ......................11 Allgemeines, Maße, Technische Daten ..................12 Hochleistungs-Frischwasser-Speicher HFS 600 ..............12 Hochleistungs-Frischwasser-Speicher HFS 750 ..............17 Frischwasser-Solar-Kombispeicher FSK 625/750/1000 ............24 Frischwasser-Schichtkomfortspeicher FS 230-2 ..............27 Ausschreibungstexte ........................30 Planungshinweise ........................ -
Seite 3: Vorwort
Vorwort Vorwort Diese technischen Unterlagen enthalten wich- Änderung, die dem technischen Fortschritt tige Informationen zur Planung von Remeha dient, vor, ohne dass daraus eine Verpflich- Frischwassersystemen. Unsere Frischwasser- tung erwächst, frühere Lieferungen entspre- speicher gibt es in unterschiedlichen Varian- chend anzupassen. -
Seite 4: Vorteile
Keine Korrosionsschutzanode erforderlich Leichtes Einbringen durch separate Großdimensionierter Glattrohrwärmetau- Wärmedämmung möglich scher (FSK) Niedriger wasserseitiger Widerstand im Einbau eines Elektroheizstabs möglich Vergleich zu Frischwasserstationen (FSK) Remeha HFS/FSK/FS 40000619 Stand: 08/2022... -
Seite 5: Arbeitsprinzip
Hygienische und einfache Trinkwassererwärmung – unsere effektiven Frischwasserspeicher Frischwassererwärmung im Durchflussprinzip Remeha Friwa-Speicher sind einfach konstruiert, funktional und für den Heizungsfachmann einfach zu installieren. Remeha Frischwasserspeicher bestehen aus einem Heizungspuffer- speicher mit Schichtladeprinzip und einem integrierten Edelstahl-Wellrohr, das als Wärme- überträger zum Aufheizen des kalten Trinkwassers dient. -
Seite 6: Regelungstechnische Ansteuerung
Anforderungen an die DVGW Ar- senen Heizungsanlagen nach DIN EN 12828 beitsblättern 551 und 553. einsetzbar. Sie erfüllen alle Anforderungen an die legio- Die Vorlauftemperatur sollte 90°C nicht über- nellenfreie, hygienische Trinkwassererwär- schreiten. mung. Remeha HFS/FSK/FS 40000619 Stand: 08/2022... -
Seite 7: Auslieferungsumfang
Diese Speicherart ist für hybride Anla- gen mit Kessel und Solaranlage, Gas- Wärme- pumpe oder BHKW etc. entwickelt worden. Der Frischwasser-Speicher (FS 230) ist zur legi- onellenarmen Warmwasser-Erwärmung in klei- neren Anlagen entwickelt worden. 40000619 Stand: 08/2022 Remeha HFS/FSK/FS... -
Seite 8: Hydraulische Anlagenbeispiele
Vorrangbetrieb oder parallel zum PWWE = Boilerladepumpe Heizbetrieb. HK A = Mischerkreis A HK B = Mischerkreis B MA = Mischer für Mischerkreis A MB = Mischer für Mischerkreis B HFS = Hochleistungs- Frischwasserspeicher Remeha HFS/FSK/FS 40000619 Stand: 08/2022... -
Seite 9: Zwei Hfs Speicher Mit Volumenstromabgleich
über Volumenstromregler realisiert werden. Die Speicherladepum- pe kann zur Optimierung Delta T gesteu- ert werden. Dazu ist eine bauseits Delta T gesteuerte Hocheffizienzpumpe erfor- derlich. Die Brauchwassererwärmung erfolgt wahlweise im Vorrangbetrieb oder paral- lel zum Heizbetrieb. 40000619 Stand: 08/2022 Remeha HFS/FSK/FS... -
Seite 10: Fsk Speicher Mit Solaranlage Und Kessel
HK A = Mischerkreis A Die Brauchwassererwärmung erfolgt im HK B = Mischerkreis B Vorrangbetrieb. MA = Mischer für Mischerkreis A MB = Mischer für Mischerkreis B FSK = Frischwasser-Kombi-Speicher SysF = Kesselfühler im Speicher Remeha HFS/FSK/FS 40000619 Stand: 08/2022... -
Seite 11: Fs 230 Mit Calenta Ace
Wege-Ventil eingebunden. Das Drei- BF = Boilerfühler Wege-Ventil wird je nach Bedarf auf die SysF = Kesselfühler im Speicher entsprechende Zone umgeschaltet. Der Speicher dient auch als hydraulische Weiche zum Volumenstromausgleich. Die Brauchwassererwärmung erfolgt im Vorrangbetrieb. 40000619 Stand: 08/2022 Remeha HFS/FSK/FS... -
Seite 12: Allgemeines, Maße, Technische Daten
› mit oder ohne Solarwärmeanlage (DKC Station) einsetz- › Zul. Betriebsdruck Edelstahl Durchlauferhitzer 8 Bar › Zul. Temperatur Behälter 95 °C › Speicherbehälter mit effizienter Polyestervlies-Isolierung, › Zul. Temperatur Trinkwasser-Durchlauferhitzer 95 °C recyclebar › weiß hochglänzende Polystyrol-Außenhaut recyclebar Remeha HFS/FSK/FS 40000619 Stand: 08/2022... - Seite 13 Maße: Durchmesser ohne Isolierverkleidung 750 mm Durchmesser mit Isolierverkleidung 1000 mm Höhe ohne Iso / mit Iso 1635 / 1755 mm Kippmaß 1740 mm Gewicht 185 kg Heizungsseitiger Druckverlust im Speicher bei 5 m³/h 130 mbar 40000619 Stand: 08/2022 Remeha HFS/FSK/FS...
- Seite 14 Rp 1 Anschlussgewinde Warmwasser Zoll RP 1 Solar Anschlussgewinde Solarbereich (kein WT) Zoll 3/4 ; 1/1/4 Maße Durchmesser ohne Dämmung Durchmesser mit Dämmung 1000 Behälterhöhe ohne Dämmung 1635 Gesamthöhe mit Dämmung 1755 Kippmaß 1740 Leergewicht Remeha HFS/FSK/FS 40000619 Stand: 08/2022...
- Seite 15 Zapftemperaturen und Kessel- tungen von 380 - 900 l WW - Trinkwasser leistungen von 50 – 150 KW in 10 min. zur Verfügung gestellt werden. Bei unterschiedlichen Rücklaufanschlüssen muss der WW-Fühler entsprechend positioniert wer- den. 40000619 Stand: 08/2022 Remeha HFS/FSK/FS...
- Seite 16 Allgemeines, Maße, Technische Daten HFS 600 - Schematische Darstellung mit Leistungsdiagrammen HFS 600 – Druckverlustdiagramm trinkwasserseitig Remeha HFS/FSK/FS 40000619 Stand: 08/2022...
-
Seite 17: Hochleistungs-Frischwasser-Speicher Hfs 750
Allgemeines, Maße, Technische Daten 5.2 Hochleistungs-Frischwasser-Speicher HFS 750 Für Trinkwarmwasser-Bedarf bis NL 62 › Trinkwasser-Leistung bis NL 62 › 80 l/min bzw. 4800 l/h Dauerzapfleistung bei 195 KW Kesselleistung › mit oder ohne Solarwärmeanlage › mit 1 Kessel VL Anschluss und 3 RL-Anschlüssen Beladung durch Schichtenlader Solar, ›... - Seite 18 Allgemeines, Maße, Technische Daten HFS 750 Der Speicher HFS 750 ist ein Hochleistungs- Produktbeschreibung: Warmwasserspeicher für die legionellenfreie › Stahlbehälter 750 Liter Inhalt Trinkwassererwärmung im Durchlaufprinzip mit › Behälter von außen geschützt Heizkessel und ggf. Solaranlage. durch Rostschutzanstrich in Schwarz Der Frischwasserspeicher ist geeignet für große...
- Seite 19 Allgemeines, Maße, Technische Daten HFS 750 HFS 750 Technische Daten Gesamtinhalt: 747 l Inhalt TW 52 l max. Betriebsdruck Speicher 6 bar max. Betriebsdruck TW 8 bar max. Betriebstemperatur 95°C max. Leistungsaufnahme 195 KW Spitzenleistung (von Anschlussart abhängig) 800-1100 l / 10 min Dauerleistung bei delta t 35 K –...
- Seite 20 Allgemeines, Maße, Technische Daten HFS 750 HFS 750 Pufferspeicher Speicherinhalt Liter max. Betriebsdruck Puffer max. Betriebstemperatur Puffer °C Dämmstärke (PVC-Folie/Pur) Trinkwasserbereich Inhalt Liter Korrosionsschutz Inox 1.4404 Fläche Trinkwasser-Wärmetauscher m² max. Betriebsdruck Wärmetauscher max. Betriebstemperatur °C Anschlussgewinde Kaltwasser Zoll Rp 1...
- Seite 21 Allgemeines, Maße, Technische Daten HFS 750 - Schematische Darstellung mit Leistungsdiagrammen HFS 750 Anschluss 1 Hinweis: Über das Edelstahl-Wellrohr können maximal 70l/min gezapft werden! 40000619 Stand: 08/2022 Remeha HFS/FSK/FS...
- Seite 22 Allgemeines, Maße, Technische Daten HFS 750 - Schematische Darstellung mit Leistungsdiagrammen HFS 750 Anschluss 2 obere Leistungskurve -> 80°C VL untere Leistungskurve ->70°C VL Hinweis: Über das Edelstahl-Wellrohr können maximal 70l/min gezapft werden! Remeha HFS/FSK/FS 40000619 Stand: 08/2022...
- Seite 23 Allgemeines, Maße, Technische Daten HFS 750 - Schematische Darstellung mit Leistungsdiagrammen HFS 750 Anschluss 3 obere Leistungskurve -> 80°C VL untere Leistungskurve ->70°C VL HFS 750 – Druckverlustdiagramm trinkwasserseitig 40000619 Stand: 08/2022 Remeha HFS/FSK/FS...
-
Seite 24: Frischwasser-Solar-Kombispeicher Fsk 625/750/1000
› Wärmedämmung aus 100 mm Neopor / Vlies mit weißer Polystystyrol-Außenhaut Betriebsbedingungen Hybrid-Wärmetauscher Zulässiger Betriebsüberdruck 6 bar Zulässige Vorlauftemperatur 110 °C Pufferspeicher Zulässiger Betriebsüberdruck 6 bar Zulässige Vorlauftemperatur 95 °C Trinkwasser-Durchlauferhitzer Zulässiger Betriebsüberdruck 8 bar Zulässige Vorlauftemperatur 90°C Remeha HFS/FSK/FS 40000619 Stand: 08/2022... - Seite 25 FSK 750-2 FSK 1000-2 Kippmaß 1780 1950 2150 1400 1680 1780 1470 1315 1095 625-2 1150 1600 1850 1950 1630 1475 1255 750-2 1150 1600 2100 2200 1870 1625 1300 1090 1035 1000- Maßangaben in mm 40000619 Stand: 08/2022 Remeha HFS/FSK/FS...
- Seite 26 Bereitschaftsverluste bei Delta T 45 K (Gesamt) kWh/24h 2,62 Leergewicht Korrosionsschutz trinkwasserseitig Edelstahl 1.4404 Maximale Solarkollektorfläche m² (1) Kaltwassereintrittstemp.: 10 °C, Speichertemp.70°C, Durchfluss 2m³/h, Primärvorlauftemp. 80°C FSK 625/750/1000-2 – Druckverlustdiagramm trinkwasserseitig Druckverlust FSK 625/750/1000-2 Druckverlust FSK 625/750/1000-2 Volumenstrom l/min Remeha HFS/FSK/FS 40000619 Stand: 08/2022...
-
Seite 27: Frischwasser-Schichtkomfortspeicher Fs 230-2
Wärmeverluste erreicht werden > Die Außenverkleidung besteht aus einem PS-Schutzmantel Betriebsbedingungen Pufferspeicher > Zul. Betriebsüberdruck 3 bar > Zul. Vorlauftemperatur 95 °C Trinkwasserdurchlauferhitzer > Zul. Betriebsüberdruck 8 bar > Zul. Vorlauftemperatur 95 °C 40000619 Stand: 08/2022 Remeha HFS/FSK/FS... - Seite 28 Edelstahl 1.4404 Leergewicht 1) Kaltwassereintritt 10 °C - Warmwasseraustritt 45 °C - Durchfluss 1 m3/h (2) Kaltwassereintritt 10 °C - Warmwasseraustritt 40 °C - Heizschlange 60 °C - Durchfluss 1 m3/h Leistungsangaben bei Primärtemp. 80°C Remeha HFS/FSK/FS 40000619 Stand: 08/2022...
- Seite 29 Allgemeines, Maße, Technische Daten FS 230-2 – Druckverlustdiagramm trinkwasserseitig Druckverlust FS 230-2 1000 Druckverlust FS 230-2 Volumenstrom l/min 40000619 Stand: 08/2022 Remeha HFS/FSK/FS...
-
Seite 30: Ausschreibungstexte
Ausschreibungstexte 6 Ausschreibungstexte Remeha legt stets viel Wert darauf Ihnen das Tagesgeschäft so einfach wie möglich zu machen. Deswegen haben wir unter anderem seit Jahren sämtliche Ausschreibungstexte von unseren Produkten auf ausschreiben.de hinterlegt. Alle Produkte aus der Preisliste sind dort mit Bild, Leistungsbeschreibung und Bruttolistenpreis versehen. - Seite 31 Ausschreibungstexte FSK 625-2 FSK 750-2 RE Hygiene-Solar-Kombispeicher RE Hygiene-Solar-Kombispeicher FSK 750-2 NE FSK 625-2 NE Remeha Solar-Hygiene-Kombi-Speicher: Remeha Solar-Hygiene-Kombi-Speicher: f. solare TWE+HZGs-Unterstützung f. solare TWE+HZGs-Unterstützung Hochleistungs-Solar-Kombi-Speicher Hochleistungs-Solar-Kombi-Speicher in runder weißer Ausführung. in runder weißer Ausführung. Speichersystem mit 3 Temperatur-Zonen: Speichersystem mit 3 Temperatur-Zonen: Trinkwassererwärmungszone,...
- Seite 32 Ausschreibungstexte FSK 1000-2 FS 230-2 RE Frischwasser-Schichtenspeicher RE Hygiene-Solar-Kombispeicher FS 230-2, 230 L., weiß/schwarz FSK 1000-2 NE Remeha Frischwasser-Schichtenspeicher Remeha Solar-Hygiene-Kombi-Speicher: mit Edelstahl-Trinkwasserheizschlange f. solare TWE+HZGs-Unterstützung zur hygienischen Warmwasserbereitung Hochleistungs-Solar-Kombi-Speicher im Durchlauferhitzerprinzip. in runder weißer Ausführung. Pufferspeicher aus Stahlblech mit Speichersystem mit 3 Temperatur-Zonen: Vlies-Wärmedämmung.
-
Seite 33: Planungshinweise
Planungshinweise 7 Planungshinweise 7.1 Allgemeines Die Remeha Frischwasserspeicher sind für eine legionellenfreie Trinkwasser-Erwärmung und hohe Trinkwasser-Leistung ausgelegt. An den Speichern können je nach Ausführung auch mehrere unterschiedliche Wärmeerzeuger angeschlossen werden. Die Frischwasserspeicher bestehen aus einem Puffer und Warmwasserbereich. Alle Speicher besitzen einen Edelstahl Trink- wasser-Wärmetauscher in Schlangenform. -
Seite 34: Aufstellraum
Alle Leitungen sollten nach den Anforderun- gen des GEG 2020 (GebäudeEnergieGesetz) gedämmt werden. Die baurechtlichen Vor- schriften und die Anforderungen der techni- schen Regeln für die Trinkwassererwärmung sowie für die Planung von Trinkwassersyste- men sind zu beachten. Remeha HFS/FSK/FS 40000619 Stand: 08/2022... -
Seite 35: Lieferung Und Aufstellempfehlungen
Sockel aufgestellt werden. Er muss fest auf dem Aufstellring aufgestellt werden und kann mit wasserfesten Unterlegkeilen ausgerichtet werden. Die Bodenisolierung muss bei der Montage in den Aufstellring eingelegt werden. Zum Ausrichten kann der Speicher mittels Hebel leicht angehoben werden. 40000619 Stand: 08/2022 Remeha HFS/FSK/FS... - Seite 36 Nach dem Aufstellen des Behälters kann die Verkleidung am Speicher montiert werden. Ein Anbringen der Verkleidung nach Montage der hydraulischen Anschlüsse ist möglich. HFS 600/750: Vor dem Fortsetzen der Montage Fühler in die Entsprechenden Tauchhülsen einsetzen. Remeha HFS/FSK/FS 40000619 Stand: 08/2022...
- Seite 37 2. Dämmstreifen um den unteren Standring legen. 3. Wärmedämmung um den Behälter legen. Klemmleisten in erste Stufen einrasten. 4. Klemmleisten stufenweise in die Rasten einrasten, bis Wärmedämmung stramm am Behälter anliegt. 5. Obere Wärmedämmung einlegen. 6. Verkleidungsdeckel aufsetzen. 40000619 Stand: 08/2022 Remeha HFS/FSK/FS...
- Seite 38 3. Wärmedämmung um den Behälter legen. Vordere und hintere Klemmleiste in erste Stufen einrasten. 4. Klemmleisten stufenweise in die Rasten einrasten, bis Wärmedämmung stramm am Behälter anliegt. 5. Obere Wärmedämmung einlegen. 6. Vordere Abdeckleiste auf Klemmleiste vorne aufschieben/aufstecken. Verkleidungsdeckel aufsetzen. Remeha HFS/FSK/FS 40000619 Stand: 08/2022...
-
Seite 39: Sicherheitstechnische Ausrüstung
Hinweise zur eventuell notwendi- vorzusehen. Die maximal zulässigen Betriebs- gen Legionellen Beprobung. drücke finden Sie in unseren technischen Anga- ben. Brauchwassermischer Gegebenenfalls ist ein Verbrühungsschutz vor- zusehen. Die VDI 6023 ist dabei zu beachten. 40000619 Stand: 08/2022 Remeha HFS/FSK/FS... -
Seite 40: Hydraulische Einbindung
Regeln dimensioniert werden. Sicherheitseinrichtungen Damit die Anlagenrücklauftemperatur mög- Die Sicherheitstechnischen Ausrüstungen sind lichst niedrig bleibt, empfehlen wird den Ein- zu beachten (siehe Sicherheitstechnische Aus- satz von Delta T geregelten Hocheffizienz- rüstungen). pumpen. Remeha HFS/FSK/FS 40000619 Stand: 08/2022... -
Seite 41: Zirkulationsleitung
In diesen Fällen muss die Zirkulationsleitung in Verbindung mit einem Zirkulationsspeicher eingebunden werden. Einsatzgrenzen des Inline-Zirkulationsanschlusses: HFS 600/750 => max. 5 kW Zirkulationsleistung FSK 625-2/750-2/1000-2 => max. 2,5 kW Zirkulationsleistung FS 230-2 => max. 2,5 kW Zirkulationsleistung 40000619 Stand: 08/2022 Remeha HFS/FSK/FS... - Seite 42 Planungshinweise Anschlussbeispiele Zirkulation Remeha HFS/FSK/FS 40000619 Stand: 08/2022...
-
Seite 43: Wasserbeschaffenheit
Für Schäden am Wärmetauscher, die durch spült werden. Sauerstoffdiffusion in das Heizungswasser ent- In Regionen die bekannt für Probleme mit stehen, übernimmt Remeha keine Haftung. Kalk im Trinkwasser sind, sollte eine jährliche Wir empfehlen immer dann, wenn die Möglich- Wartung vorgenommen werden. Der Einbau keit des Sauerstoffeintritts in das Heizsystem einer Spüleinrichtung ist dabei sehr hilfreich... -
Seite 44: Spülanschluss
Spüleinrichtung ist dabei sehr hilfreich. Anlage: Info zu Spülmittel E 2000, S100 der Fa. AK Chemie. Es können auch gleichwertige Spülmit- tel mit gleichen technischen Daten anderer Her- steller verwendet werden. Für weitere Details zur Durchführung (siehe Arbeitsanweisung). Remeha HFS/FSK/FS 40000619 Stand: 08/2022... -
Seite 45: Instandhaltung Und Wartung
Funktion. Beschaffenheit des Heizungswassers. Falls vorhanden, Enthärtungsanlage überprü- Falls vorhanden Funktion des Druckminde- res, des Verbrühschutzes Falls vorhanden, Ausdehnungsgefäß über- prüfen Die Ergebnisse der Überprüfung sind in einem Protokoll festzuhalten. 40000619 Stand: 08/2022 Remeha HFS/FSK/FS... -
Seite 46: Sicherheitsvorschriften Und Bestimmungen
Der Ersteller der Anlage muss gemäß TRD 509, Abschnitt 4.2.5 (11) eine Betriebsanweisung für die Gesamtanlage erstellen. 9.4 Füll- und Ergänzungswasser Das Anlagenfüllwasser ist nach Vorgabe der Remeha Wasserqualitätsvorschriften (basierend auf der Richtlinie VDI 2035) aufzubereiten. Weitere Informationen siehe Wasserbeschaffenheit. Remeha HFS/FSK/FS 40000619 Stand: 08/2022... - Seite 47 40000619 Stand: 08/2022 Remeha HFS/FSK/FS...
- Seite 48 Remeha Planungsunterlage HFS/FSK/FS Remeha GmbH Rheiner Straße 151 48282 Emsdetten +49 2572 9161 0 +49 2572 9161 102 info@remeha.de remeha.de...
