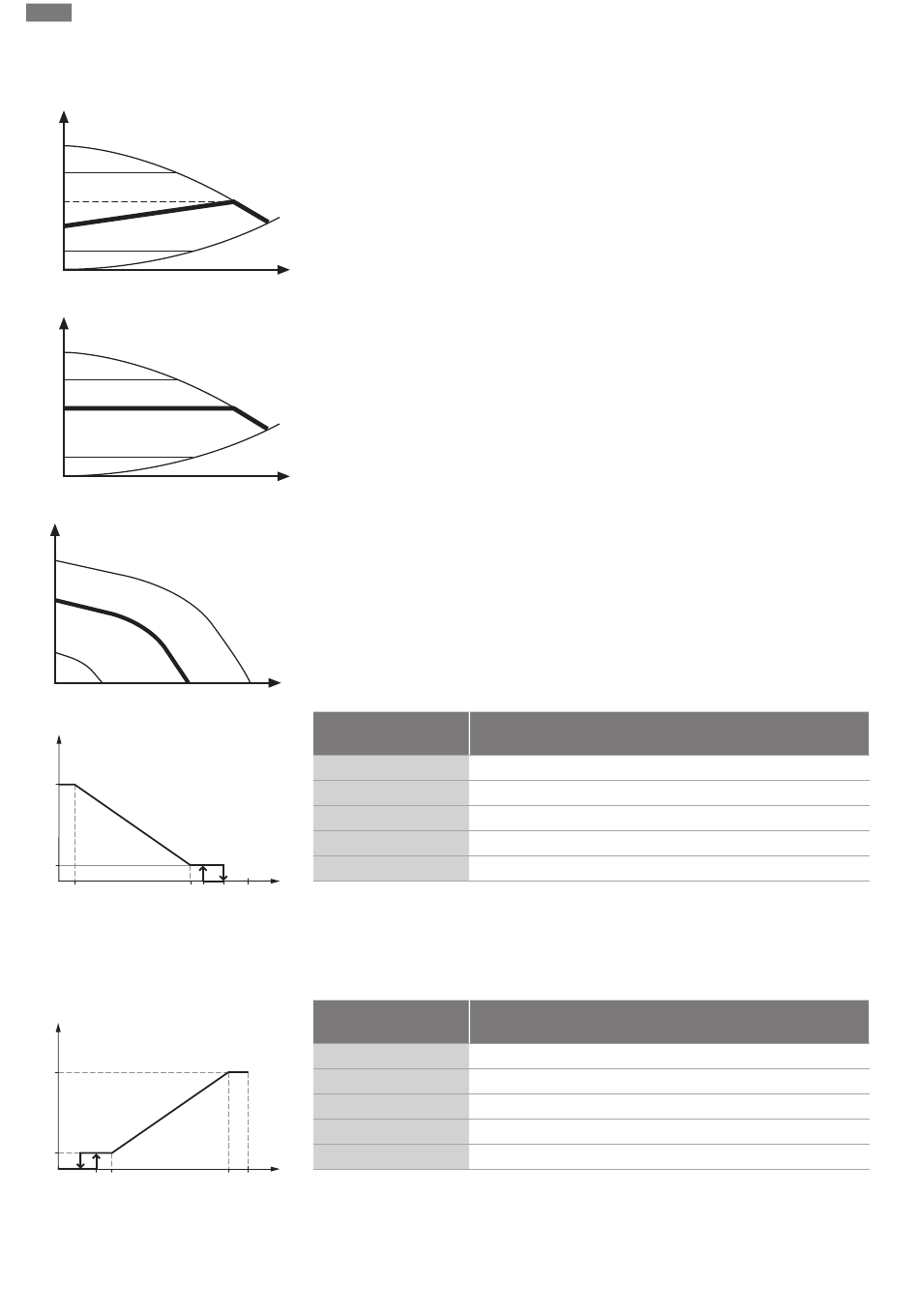

6.2 Regelungs- und Kommunikations-
funktionen
H
H max
Hs
1
/ Hs
2
H min
H
H max
Hs
H min
H
n max
n s
n min
n/¹/min
max
min
0 5 85 88
n/¹/min
max
min
0 7 12 15
18
Variabler Differenzdruck Δp-v
Empfehlung für Zweirohr-Heizungssysteme mit Heizkörpern zur Reduzierung der Fließge-
räusche an Thermostatventilen. Die Pumpe reduziert die Förderhöhe bei sinkendem Volu-
menstrom im Rohrnetz auf die Hälfte. Einsparung von elektrischer Energie durch Anpassung
der Förderhöhe an den Volumenstrombedarf und geringeren Durchflussmengen.
Konstanter Differenzdruck Δp-c
Q
Empfehlung bei Fußbodenheizungen oder bei groß dimensionierten Rohrleitungen oder allen
Anwendungen ohne veränderliche Rohrnetzkennlinie (z. B. Speicherladepumpen) sowie Ein-
rohr-Heizungssysteme mit Heizkörpern. Die Regelung hält die eingestellte Förderhöhe unab-
hängig vom geförderten Volumenstrom kontant.
Konstant-Drehzahl
Q
Empfehlung bei Anlagen mit unveränderlichem Anlagenwiderstand die einen konstanten Vo-
lumenstrom erfordern. Die Regelung hält die eingestellte Drehzahl konstant, unabhängig
vom geförderten Volumenstrom.
PWM 1 Modus (Profil Heizung)
Im PWM 1 Modus, wird die Pumpendrehzahl in Abhängigkeit vom PWM-Eingangssignal gere-
gelt. Verhalten bei Kabelbruch:
Wird das Signalkabel von der Pumpe getrennt, z. B. durch Kabelbruch, beschleunigt die Pum-
pe auf maximale Drehzahl.
Q
PWM 1-Signaleingang
(%)
< 5
5 ... 85
85 ... 93 (Betrieb)
85 ... 88 (Anlauf)
93 ... 100
93 100 PWM %
PWM 2 Modus (Profil Solar)
Im PWM 2 Modus wird die Pumpendrehzahl in Abhängigkeit vom PWM-Eingangssignal gere-
gelt. Verhalten bei Kabelbruch:
Wird das Signalkabel von der Pumpe getrennt, z. B. durch Kabelbruch, bleibt die Pumpe ste-
hen.
PWM 2-Signaleingang
(%)
< 7
7 ... 15 (Betrieb)
12 ... 15 (Anlauf)
15 ... 95
> 95
95 100 PWM %
PWM-Signalausgang (iPWM)
Im iPWM-Modus erzeugt die Pumpe ein PWM-Ausgangssignal. Im Normalbetrieb wird ent-
weder der Volumenstrom oder die Leistung berechnet. Im Fall eines Fehlers wird ein be-
stimmter Code übertragen.
Reaktion der Pumpe
Pumpe läuft bei maximaler Drehzahl.
Die Drehzahl der Pumpe sinkt linear von n
Pumpe läuft bei minimaler Drehzahl (Betrieb).
Pumpe läuft bei minimaler Drehzahl (Anlauf).
Pumpe stoppt (Bereitschaft).
Reaktion der Pumpe
Pumpe stoppt (Bereitschaft).
Pumpe läuft bei minimaler Drehzahl.
Pumpe läuft bei minimaler Drehzahl.
Die Drehzahl der Pumpe steigt linear von n
Pumpe läuft bei maximaler Drehzahl.
Einbau- und Betriebsanleitung • Wilo-Para MAXO/-G/-R/-Z • Ed.03/2023-04
nach n .
max min
nach n .
min max
