Fast Track Ultra

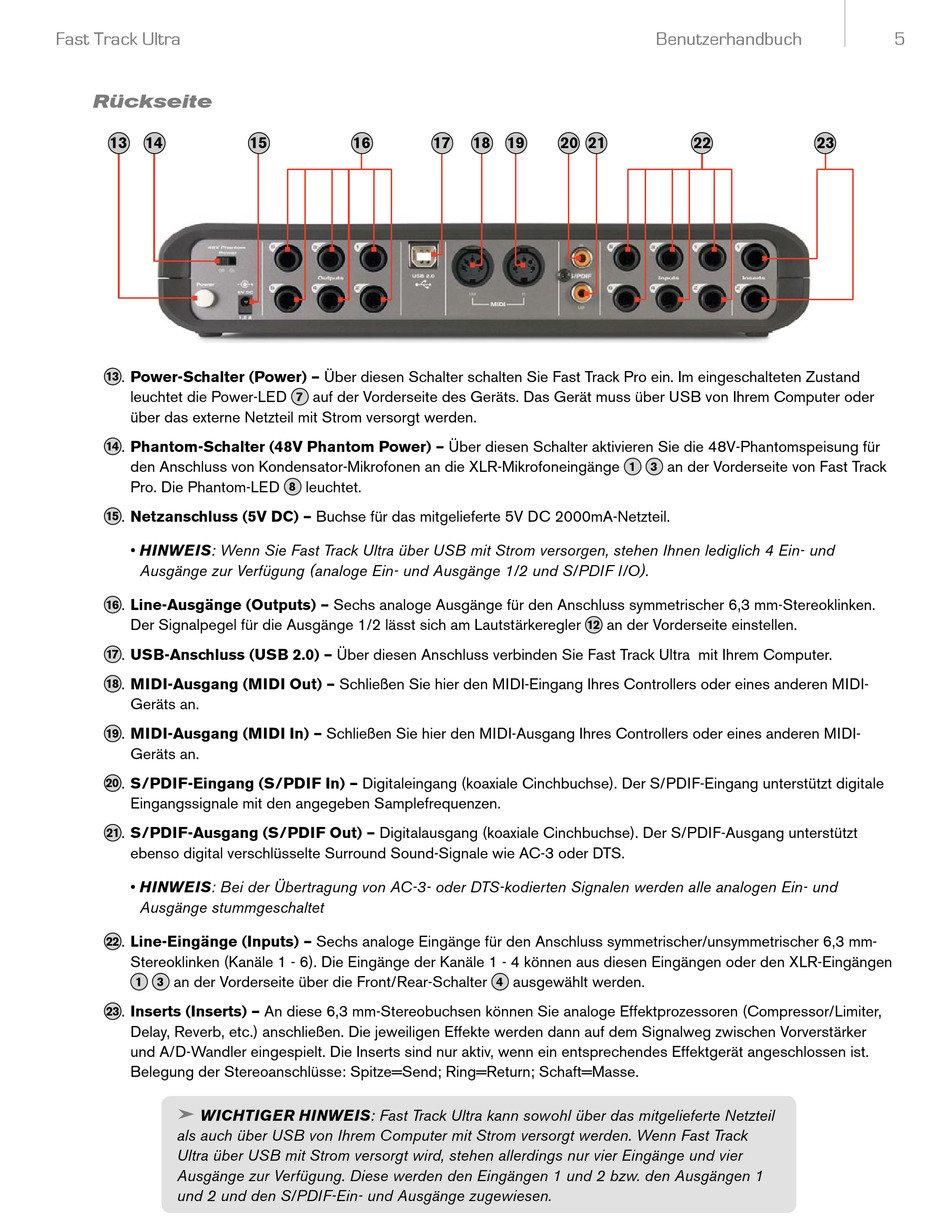

Rückseite
��
��
. Power-Schalter (Power) – Über diesen Schalter schalten Sie Fast Track Pro ein. Im eingeschalteten Zustand
13
leuchtet die Power-LED
über das externe Netzteil mit Strom versorgt werden.
. Phantom-Schalter (48V Phantom Power) – Über diesen Schalter aktivieren Sie die 48V-Phantomspeisung für
14
den Anschluss von Kondensator-Mikrofonen an die XLR-Mikrofoneingänge
Pro. Die Phantom-LED
. Netzanschluss (5V DC) – Buchse für das mitgelieferte 5V DC 2000mA-Netzteil.
15
• HINWEIS: Wenn Sie Fast Track Ultra über USB mit Strom versorgen, stehen Ihnen lediglich 4 Ein- und
Ausgänge zur Verfügung (analoge Ein- und Ausgänge 1/2 und S/PDIF I/O).
. Line-Ausgänge (Outputs) – Sechs analoge Ausgänge für den Anschluss symmetrischer 6,3 mm-Stereoklinken.
16
Der Signalpegel für die Ausgänge 1/2 lässt sich am Lautstärkeregler
. USB-Anschluss (USB 2.0) – Über diesen Anschluss verbinden Sie Fast Track Ultra mit Ihrem Computer.
17
. MIDI-Ausgang (MIDI Out) – Schließen Sie hier den MIDI-Eingang Ihres Controllers oder eines anderen MIDI-
18
Geräts an.
. MIDI-Ausgang (MIDI In) – Schließen Sie hier den MIDI-Ausgang Ihres Controllers oder eines anderen MIDI-
19
Geräts an.
. S/PDIF-Eingang (S/PDIF In) – Digitaleingang (koaxiale Cinchbuchse). Der S/PDIF-Eingang unterstützt digitale
20
Eingangssignale mit den angegeben Samplefrequenzen.
. S/PDIF-Ausgang (S/PDIF Out) – Digitalausgang (koaxiale Cinchbuchse). Der S/PDIF-Ausgang unterstützt
21
ebenso digital verschlüsselte Surround Sound-Signale wie AC-3 oder DTS.
• HINWEIS: Bei der Übertragung von AC-3- oder DTS-kodierten Signalen werden alle analogen Ein- und
Ausgänge stummgeschaltet
. Line-Eingänge (Inputs) – Sechs analoge Eingänge für den Anschluss symmetrischer/unsymmetrischer 6,3 mm-
22
Stereoklinken (Kanäle 1 - 6). Die Eingänge der Kanäle 1 - 4 können aus diesen Eingängen oder den XLR-Eingängen
an der Vorderseite über die Front/Rear-Schalter
1
3
. Inserts (Inserts) – An diese 6,3 mm-Stereobuchsen können Sie analoge Effektprozessoren (Compressor/Limiter,
23
Delay, Reverb, etc.) anschließen. Die jeweiligen Effekte werden dann auf dem Signalweg zwischen Vorverstärker
und A/D-Wandler eingespielt. Die Inserts sind nur aktiv, wenn ein entsprechendes Effektgerät angeschlossen ist.
Belegung der Stereoanschlüsse: Spitze=Send; Ring=Return; Schaft=Masse.
➤
WICHTIGER HINWEIS: Fast Track Ultra kann sowohl über das mitgelieferte Netzteil
als auch über USB von Ihrem Computer mit Strom versorgt werden. Wenn Fast Track
Ultra über USB mit Strom versorgt wird, stehen allerdings nur vier Eingänge und vier
Ausgänge zur Verfügung. Diese werden den Eingängen 1 und 2 bzw. den Ausgängen 1
und 2 und den S/PDIF-Ein- und Ausgänge zugewiesen.
��
��
auf der Vorderseite des Geräts. Das Gerät muss über USB von Ihrem Computer oder
7
leuchtet.
8
��
�� ��
�� ��
an der Vorderseite einstellen.
12
ausgewählt werden.
4
Benutzerhandbuch
��
an der Vorderseite von Fast Track
1
3
5
��
