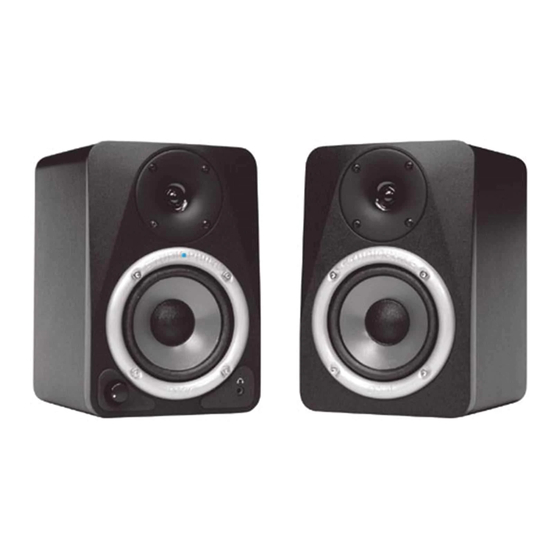

M-Audio Studiophile series Handbuch

Desktop-audio-monitoring-system
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 27

Quicklinks

Diese Anleitung herunterladen
Inhaltsverzeichnis
loading

Verwandte Anleitungen für M-Audio Studiophile series

Inhaltszusammenfassung für M-Audio Studiophile series

  • Seite 2 AFIN DEVITER UN PARA REDUCIR EL RIESGO CHOC ELECTRIQUE DE SACUDIDAS ELECTRICAS, ET LES CONSEQUENCES NO D EBERA QUITARSE LA GRAVES QUI POURRAIENT TAPA (NI PARTE POSTERIOR). EN RESULTER, TENTEZ CONSULTESE AL PERSONAL PAS D'OUVRIR L'APPAREIL CAPACITADO PARA LAS ET DE TOUCHER AUX REPARACIONES INTERNAS.

  • Seite 3: Inhaltsverzeichnis

    Table of Contents English Introduction............3 What’s in the Box? .
  • Seite 4 ............61 .

  • Seite 27: Einführung

    Einführung Vielen Dank, dass Sie sich für das professionelle Desktop-Audio-Monitoring-System Studiophile DX4 von M-Audio entschieden haben. Die M-Audio Studiophile-Monitore werden von Spitzen-Aufnahmetechnikern und Produzenten in Studios auf der ganzen Welt eingesetzt. Jetzt können auch Sie von dieser professionellen Audioqualität profitieren, direkt auf Ihrem Schreibtisch.

  • Seite 28: Bedienelemente Der Vorder- Und Rückseite

    Bassreflexöffnung: Das Monitorgehäuse der CX4 ist mit einer rückseitigen Öffnung versehen, über welche extrem niedrige Bassfrequenzen abgeführt werden. Gehäuse: Das Klangergebnis von Lautsprechern wird wesentlich auch durch das Gehäusematerial beeinflusst - so auch bei den DX4-Monitoren Für die DX4 wurde das hochdichte Gehäusematerial MDF verwendet, welches eine gute Dämpfung der Eigenresonanz aufweist und eine stabile Audioleistung begünstigt.

  • Seite 29: Kopfhörerausgang

    3. BETRIEBSANZEIGE: Die blaue LED leuchtet auf, sobald die Monitore eingeschaltet sind. 4. LAUTSTÄRKEREGLER: Über diesen Regler wird der Pegel des Ausgangssignals der DX4 gesteuert. 5. KOPFHÖRERAUSGANG: An diesen Ausgang für 3,5mm Miniklinken wird ein Stereo-Signal geroutet, welches mit dem am Lautsprecherausgang anliegenden Signal identisch ist.

  • Seite 30: Installation

    Für die unsymmetrische Signalführung können sowohl 6,3 mm Mono- als auch 6,3 mm Stereoklinken verwendet werden. Der negative Pol wird bei Mono-Klinken automatisch an die Masse gelegt, während unsymmetrischen Verbindungen mit Stereo-Klinken die Möglichkeit besteht, den negativen Pol unbelegt zu lassen. Wir empfehlen Ihnen jedoch, den negativen Pol an die Masse zu führen.

  • Seite 31: Lautsprecheranschluss

    Anschluss: Schließen Sie den Ausgang Ihrer Audioquelle (Soundkarte oder Spielkonsole) an den Line-Eingang (Cinch) oder Stereo-Eingang (Klinke) der Monitore an. Verwenden Sie nur qualitativ hochwertige Kabel für den Anschluss der Audioquellen. Vergewissern Sie sich, dass die Monitore ausgeschaltet sind und drehen Sie den Lautstärkeregler vollkommen herunter, bevor Sie die Geräte anschließen.

  • Seite 32: Einstellung Des Mid-Boost-Tasters

    Einstellung des Mid-Boost-Tasters Über diesen Taster können Sie die Frequenzen des Mittenbereichs anheben. Mit der Position "Out" erzielen Sie einen flachen Mittenbereich für das Abhören bzw. Monitoring unter normalen Bedingungen. Mit der Position "In" erleben Sie ein präsenteres Klangergebnis. 'Mid-Boost In' Monitoraufstellung Die Aufstellung der Monitore ist für die Wahrnehmung und Beurteilung der Soundqualität entscheidend.

  • Seite 33: Kontaktinformation

    Boxen befinden. Stellen Sie keine Gegenstände aus schallreflektierendem Material (z. B. Glas, Spiegel oder Metall) vor, zwischen oder in die Nähe der Monitore. Kontaktinformation M-AUDIO Deutschland (Germany) M-AUDIO U.S. Kuhallmand 34, D-74613 Ohringen, Germany 5795 Martin Road, Irwindale, CA 91706-6211, U.S.A.

  • Seite 34: Produktgarantie

    Garantiebedingungen der einzelnen Produkte finden Sie unter www.m- audio.com/warranty. Produktregistrierung Vielen Dank, dass Sie Ihr neues M-Audio-Produkt registriert haben! Mit der Registrierung sind Sie zur vollumfänglichen Inanspruchnahme der Produktgarantie berechtigt. Außerdem tragen Sie dazu bei, dass M-Audio auch weiterhin Produkte entwickeln kann, die höchsten Qualitätsansprüchen gerecht werden.

  • Seite 35: Anhang A - Technische Daten

    Anhang A - Technische Daten Typ: 2-Wege-Nahfeld-Monitore Tieftöner (10 cm): magnetische Abschirmung, mineralgefülltes Polypropylen-Horn, hochtemperaturfeste Schwingspule und Gummisicke Hochtöner (2,5 cm): magnetische Abschirmung, speziell geformte Seidenmembran Frequenzgang: 70 Hz - 20 kHz Crossover-Frequenz: 2,2 kHz RMS SPL: 101,5dB @ 1 Meter Dynamikumfang: >...

  • Seite 36: Anhang B - Blockdiagramm

    Anhang B - Blockdiagramm LEFT SPEAKER 1” HF Driver Balanced Input Amp Mid-Boost Switch R-Line R-TRS Master 2.2KHz Volume Mid-Boost Power Amp Crossover Balanced Input Amp L-Line 4” LF Driver L-TRS Headphones Mid-Boost Speaker Power Amp Terminals 1” HF Driver RIGHT SPEAKER 2.2KHz Crossover...

  • Seite 46: Apéndice B - Diagrama De Bloques

    Apéndice B - Diagrama de bloques LEFT SPEAKER 1” HF Driver Balanced Input Amp Mid-Boost Switch R-Line R-TRS Master 2.2KHz Volume Mid-Boost Power Amp Crossover Balanced Input Amp L-Line 4” LF Driver L-TRS Headphones Mid-Boost Speaker Power Amp Terminals 1” HF Driver RIGHT SPEAKER 2.2KHz Crossover...
  • Seite 62 'Mid-Boost In'...
  • Seite 65 LEFT SPEAKER 1” HF Driver Balanced Input Amp Mid-Boost Switch R-Line R-TRS Master 2.2KHz Volume Mid-Boost Power Amp Crossover Balanced Input Amp L-Line 4” LF Driver L-TRS Headphones Mid-Boost Speaker Power Amp Terminals 1” HF Driver RIGHT SPEAKER 2.2KHz Crossover 4”...
  • Seite 66 DX4-MNL-ML-062404...
