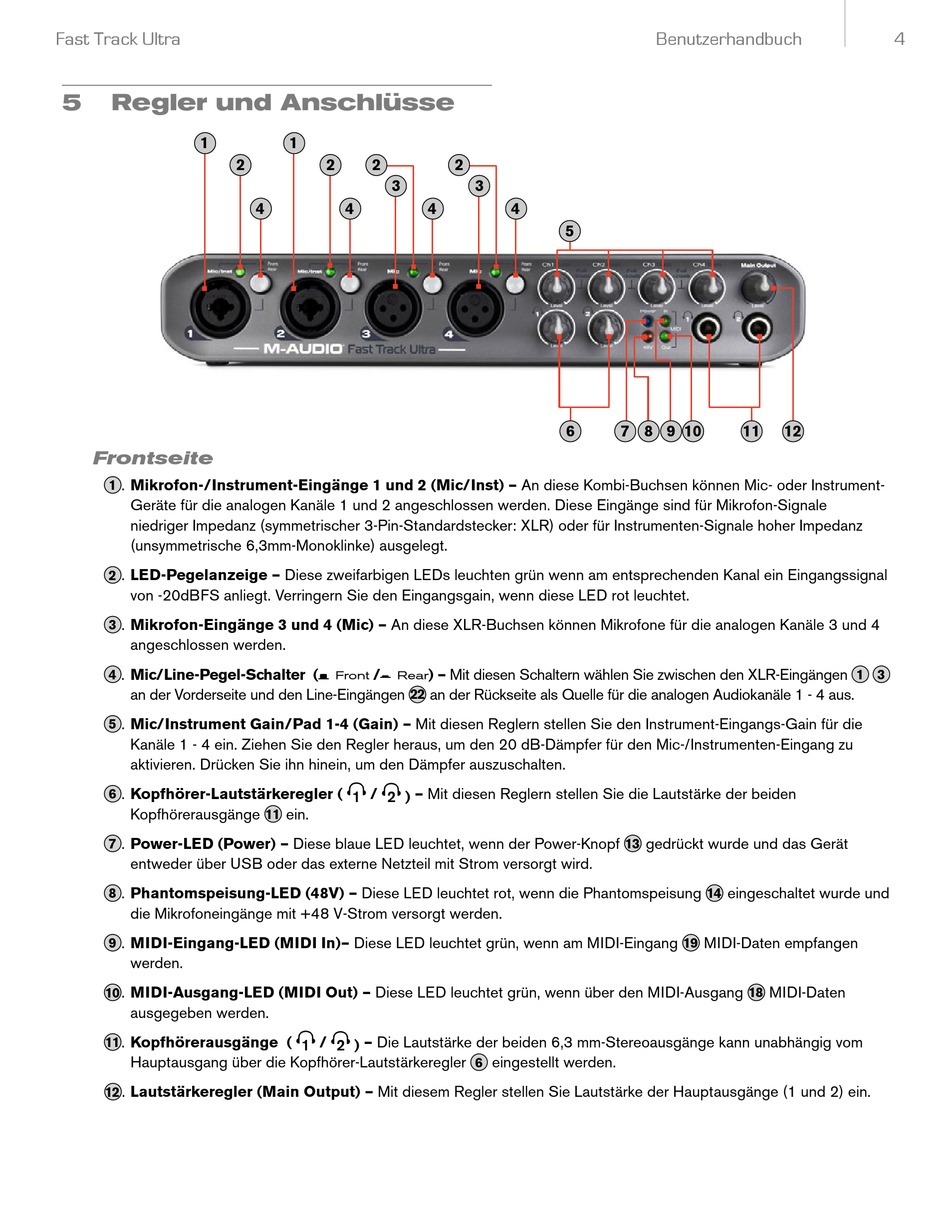

Regler und Anschlüsse
�
Frontseite
. Mikrofon-/Instrument-Eingänge 1 und 2 (Mic/Inst) – An diese Kombi-Buchsen können Mic- oder Instrument-
1
Geräte für die analogen Kanäle 1 und 2 angeschlossen werden. Diese Eingänge sind für Mikrofon-Signale
niedriger Impedanz (symmetrischer 3-Pin-Standardstecker: XLR) oder für Instrumenten-Signale hoher Impedanz
(unsymmetrische 6,3mm-Monoklinke) ausgelegt.
. LED-Pegelanzeige – Diese zweifarbigen LEDs leuchten grün wenn am entsprechenden Kanal ein Eingangssignal
2
von -20dBFS anliegt. Verringern Sie den Eingangsgain, wenn diese LED rot leuchtet.
. Mikrofon-Eingänge 3 und 4 (Mic) – An diese XLR-Buchsen können Mikrofone für die analogen Kanäle 3 und 4
3
angeschlossen werden.
. Mic/Line-Pegel-Schalter (
4
an der Vorderseite und den Line-Eingängen
. Mic/Instrument Gain/Pad 1-4 (Gain) – Mit diesen Reglern stellen Sie den Instrument-Eingangs-Gain für die
5
Kanäle 1 - 4 ein. Ziehen Sie den Regler heraus, um den 20 dB-Dämpfer für den Mic-/Instrumenten-Eingang zu
aktivieren. Drücken Sie ihn hinein, um den Dämpfer auszuschalten.
. Kopfhörer-Lautstärkeregler ( 1 / 2 ) – Mit diesen Reglern stellen Sie die Lautstärke der beiden
6
Kopfhörerausgänge
. Power-LED (Power) – Diese blaue LED leuchtet, wenn der Power-Knopf
7
entweder über USB oder das externe Netzteil mit Strom versorgt wird.
. Phantomspeisung-LED (48V) – Diese LED leuchtet rot, wenn die Phantomspeisung
8
die Mikrofoneingänge mit +48 V-Strom versorgt werden.
. MIDI-Eingang-LED (MIDI In)– Diese LED leuchtet grün, wenn am MIDI-Eingang
9
werden.
. MIDI-Ausgang-LED (MIDI Out) – Diese LED leuchtet grün, wenn über den MIDI-Ausgang
10
ausgegeben werden.
. Kopfhörerausgänge ( 1 / 2 ) – Die Lautstärke der beiden 6,3 mm-Stereoausgänge kann unabhängig vom
11
Hauptausgang über die Kopfhörer-Lautstärkeregler
. Lautstärkeregler (Main Output) – Mit diesem Regler stellen Sie Lautstärke der Hauptausgänge (1 und 2) ein.
12
�
�
�
�
�
�
�
/
Front
Rear
22
ein.
11
�
�
�
�
�
�
) – Mit diesen Schaltern wählen Sie zwischen den XLR-Eingängen
an der Rückseite als Quelle für die analogen Audiokanäle 1 - 4 aus.
eingestellt werden.
6
Benutzerhandbuch
� � � ��
��
��
gedrückt wurde und das Gerät
13
eingeschaltet wurde und
14
MIDI-Daten empfangen
19
MIDI-Daten
18
4
4
1 3
