Funktionsprinzip- Kältekreislauf
Pos
Bezeichnung
1
Verdichter
3
Expansionsventil
5
Verflüssiger-Ventilator (extern)
7
Elektronische Steuerung mit Temperaturfühler
Die Kühlgeräte bestehen aus unterschiedlichen Komponenten, siehe Abbildung Kältekreislauf.
▪ Der Verdichter(1) verdichtet das Kältemittel mit hohem Druck. Die Temperatur steigt an.
▪ Im Verflüssiger(2) wird diese Wärme an die Umgebungsluft abgegeben. Das Kältemittel verflüssigt sich.
▪ Der Verflüssiger-Ventilator(5) saugt Raumluft durch den Verflüssiger(2) an und gibt sie in die Umgebung ab.
▪ Passiert das Kältemittel das Expansionsventil(3), kommt es zum Druckabfall.
▪ Im Verdampfer(4) entzieht das Kältemittel Wärme aus der Schrankinnenluft und verdampft. Die
Schrankinnenluft wird gekühlt und entfeuchtet.
▪ Der Verdampfer-Ventilator (intern)(6) saugt die Schrankinnenluft über den Verdampfer(4) ab und gibt sie
gekühlt an den Schaltschrank wieder ab.
Die Kühlgeräte sind über einem Temperaturfühler(7) gesteuert. Er erfasst die Schaltschrank-Innenluft.
Betriebsanleitung DTS und DTI 6201C / 6301C Standard-Controller (SC) 086100017c © Pfannenberg GmbH
5
2
1

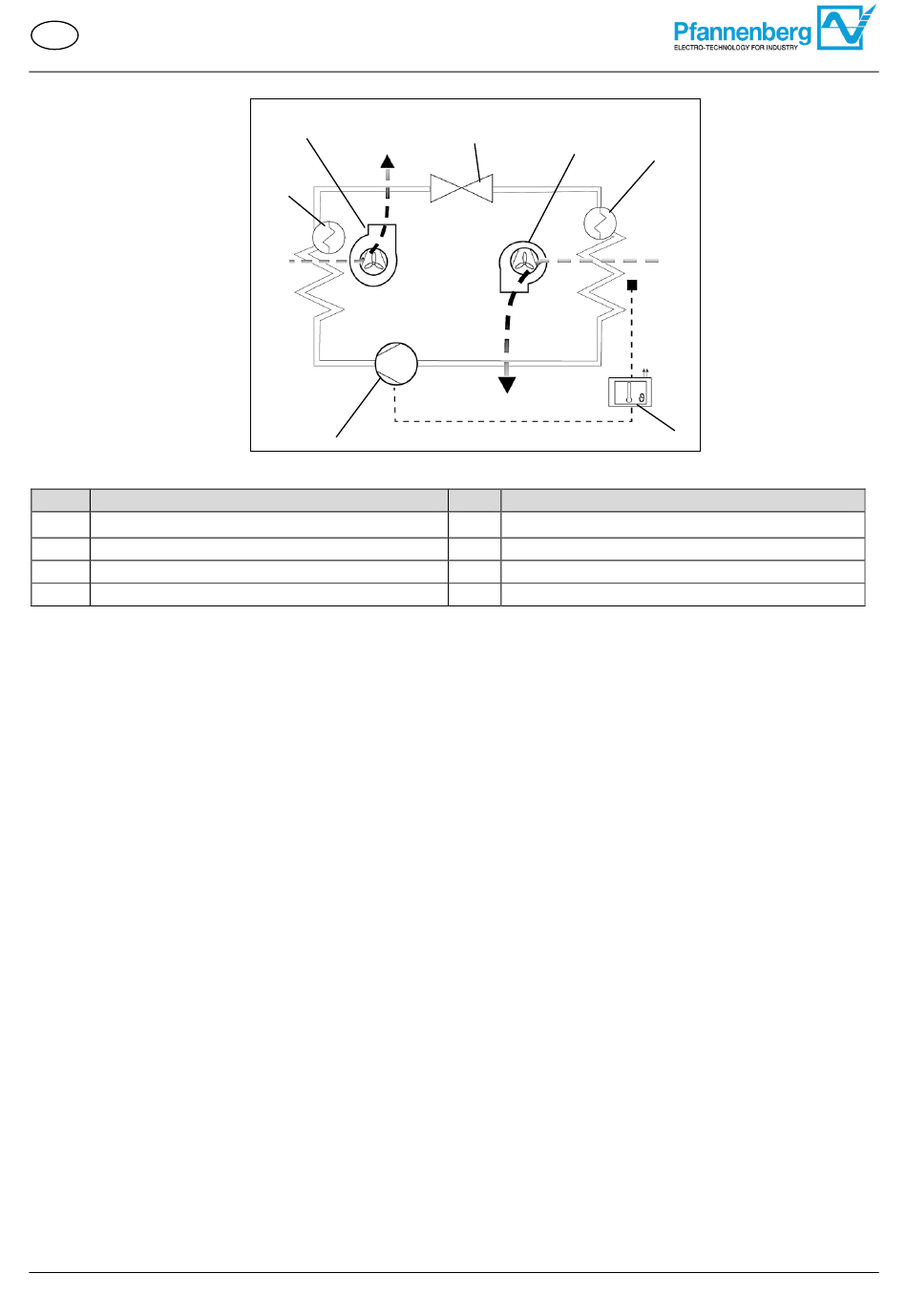

Abbildung 6 - Kältekreislauf
