3.4.3 Montaggio condizionatore DTS(montaggio laterale)
1

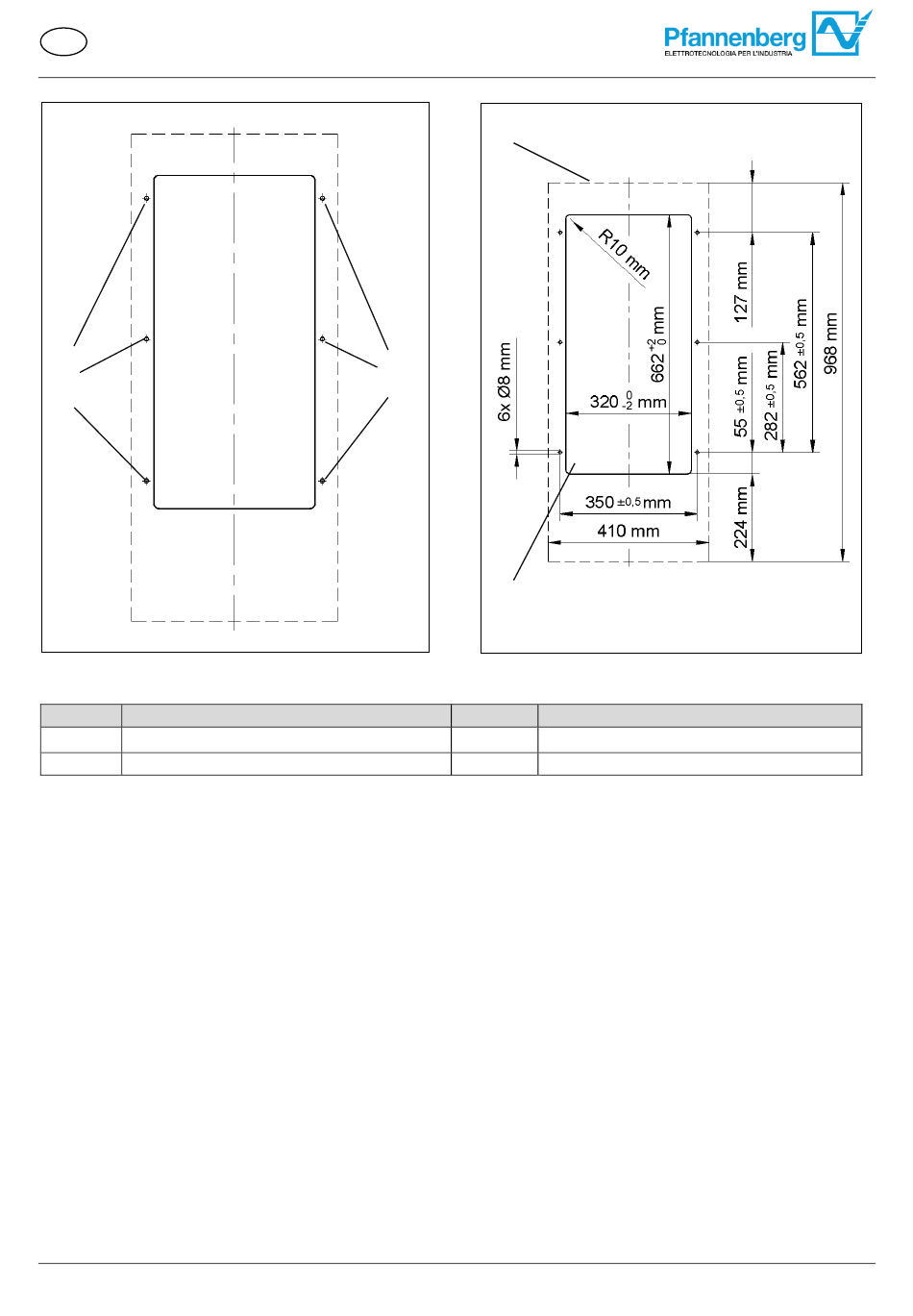

Immagine 9 - Vista esterna quadro elettrico
Fori per condizionatore DTS
Pos Denominazione
1 Fori
3 Aperture
Applicare le aperture per condizionatore DTS
Requisiti
- Tutti i requisiti sono soddisfatti, si veda
-
L'apparecchio è privo di tensione.
-
Utensili e materiali necessari
- Sega
- Eventualmente fresa per il quadro elettrico
- Coperture di protezione
Procedura
▪ Coprire il quadro elettrico per proteggerlo dai trucioli.
▪ Praticare aperture(3) e fori(1) sul quadro elettrico. Per le misure previste(4) si veda l'immagine Vista esterna
quadro elettrico.
▪ Sbavare i bordi acuminati.
▪ Rimuovere dal quadro elettrico trucioli e scarti di montaggio.
 Le aperture e i fori sono stati praticati.
Istruzioni per l'uso DTS e DTI 6201C / 6301C Standard-Controller (SC) 086100017c © Pfannenberg GmbH
2
1
3
Immagine 10 - Vista esterna quadro elettrico
Pos
2
Condizioni generali per il montaggio
Aperture per condizionatore DTS
Denominazione
Contorno apparecchio
