3.4.3 Montage DTS-Kühlgerät (Seitenanbau)
1

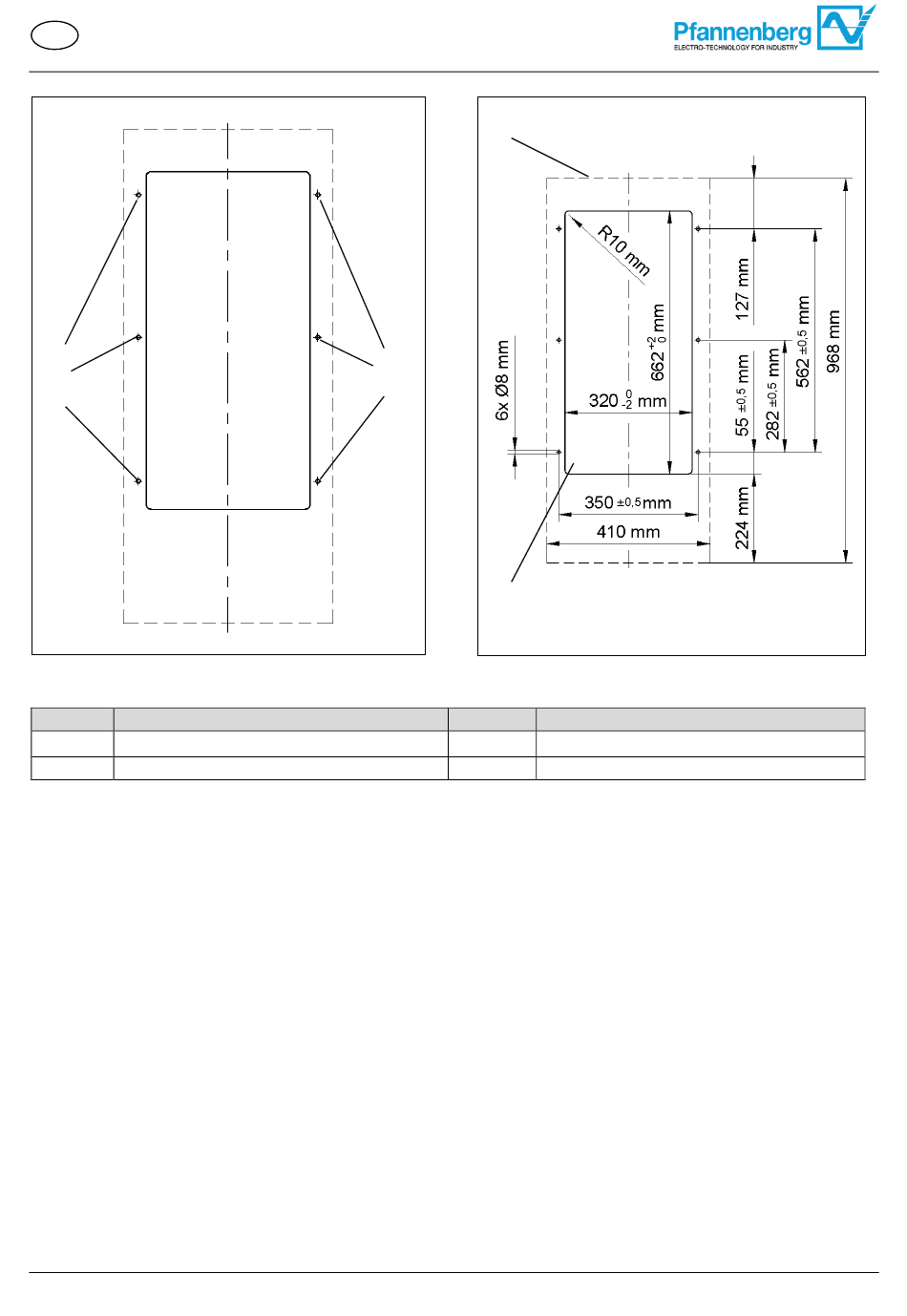

Abbildung 9 - Außenansicht Schaltschrank
Bohrungen für DTS-Kühlgerät
Pos Bezeichnung
1 Bohrungen
3 Ausschnitt
Ausschnitt für DTS-Kühlgerät anbringen
Voraussetzungen
Alle Allgemeinen Anforderungen sind erfüllt, siehe
-
- Das Gerät ist spannungsfrei.
Benötigtes Werkzeug und Material
- Säge
- Gegebenenfalls Schaltschrankfräse
- Schutzabdeckungen
Vorgehensweise
▪ Zum Schutz vor Spänen Schaltschrank mit Schutzabdeckung auslegen.
▪ Schaltschrank mit Ausschnitten(3) und Ausbohrungen(1) versehen. Vorgeschriebene Maße(4), siehe Abbildung
Außenansicht Schaltschrank.
▪ Schnittkante entgraten.
▪ Späne und Montageabfall aus dem Schaltschrank entfernen.
 Ausschnitt und Bohrungen sind angebracht.
Betriebsanleitung DTS und DTI 6201C / 6301C Standard-Controller (SC) 086100017c © Pfannenberg GmbH
2
1
3
Abbildung 10 - Außenansicht Schaltschrank
Pos Bezeichnung
2 Gerätekontur
Allgemeine Anforderungen Montage
Ausschnitt für DTS-Kühlgerät
