5.2 Kühlgerät reinigen - Gerätehaube demontieren
Pos Bezeichnung
1 Befestigungsschrauben
4 Schlitze Bodenblech
Voraussetzung
-
Kühlgerät ist spannungsfrei
- Entladungsphase von 5 Minuten für die elektrischen Komponenten abwarten. Erst danach Gerät öffnen.
Vorgehen
▪ Befestigungsschrauben(1) entfernen.
▪ Gerätehaube(5) um 20°(2) nach vorne neigen.
▪ Erdungsleitung und Verbindungsleitungen von der Anzeige-oder Bedieneinheit (Innenseite)(3) entfernen.
▪ Gerätehaube um ca. 15 mm anheben und aus den Schlitzen im Bodenblech(4) ziehen.

Gerätehaube ist demontiert.
Betriebsanleitung DTS und DTI 6201C / 6301C Standard-Controller (SC) 086100017c © Pfannenberg GmbH
1
5

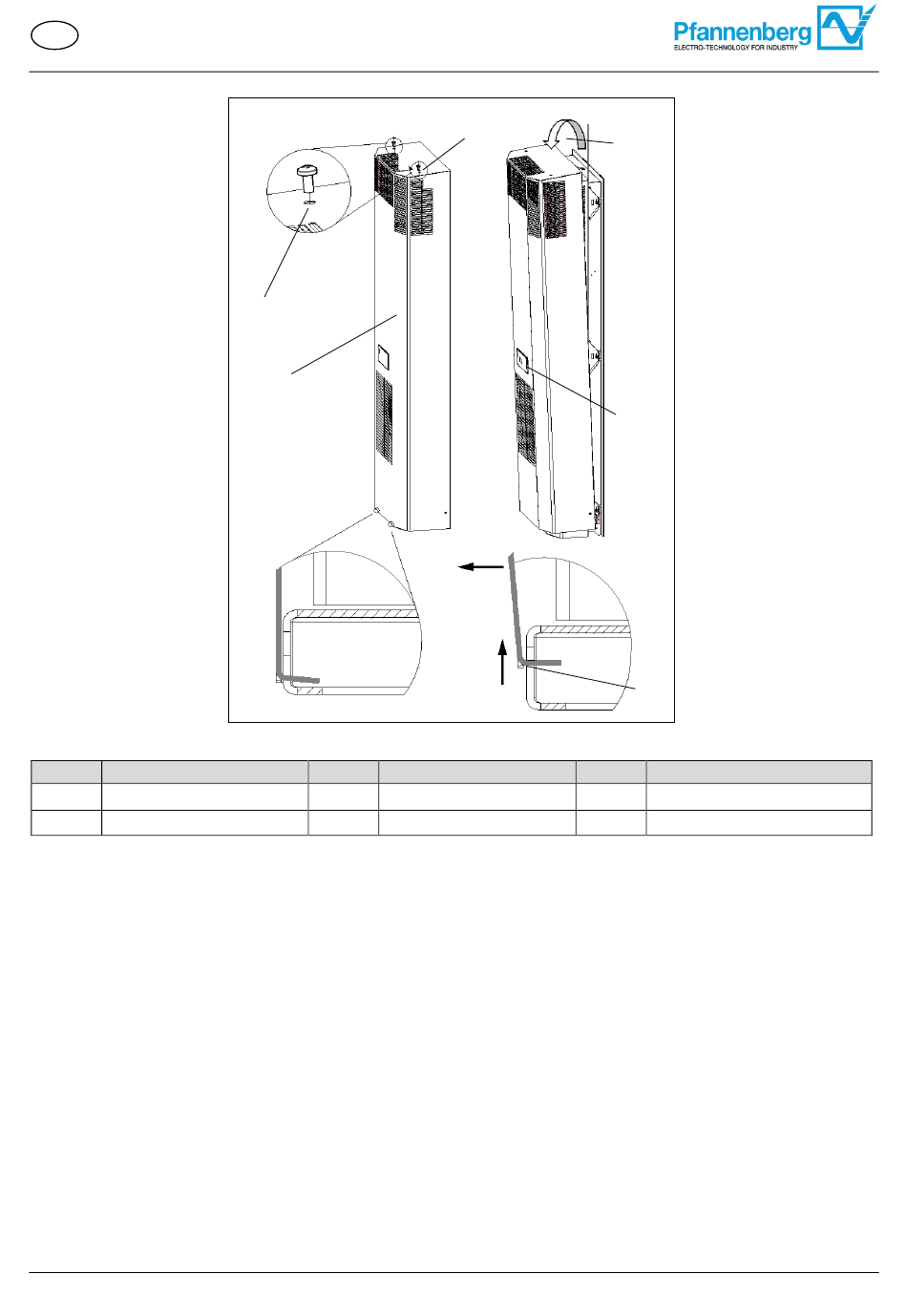

Abbildung 22 – Gerätehaube demontieren
Pos Bezeichnung
2 Neigewinkel 20°
5 Gerätehaube
1
2
3
Pos
3
4
Bezeichnung
Anzeige-oder Bedieneinheit
Seite 32 / 39
