D
3.5 Elektrischer Anschluss

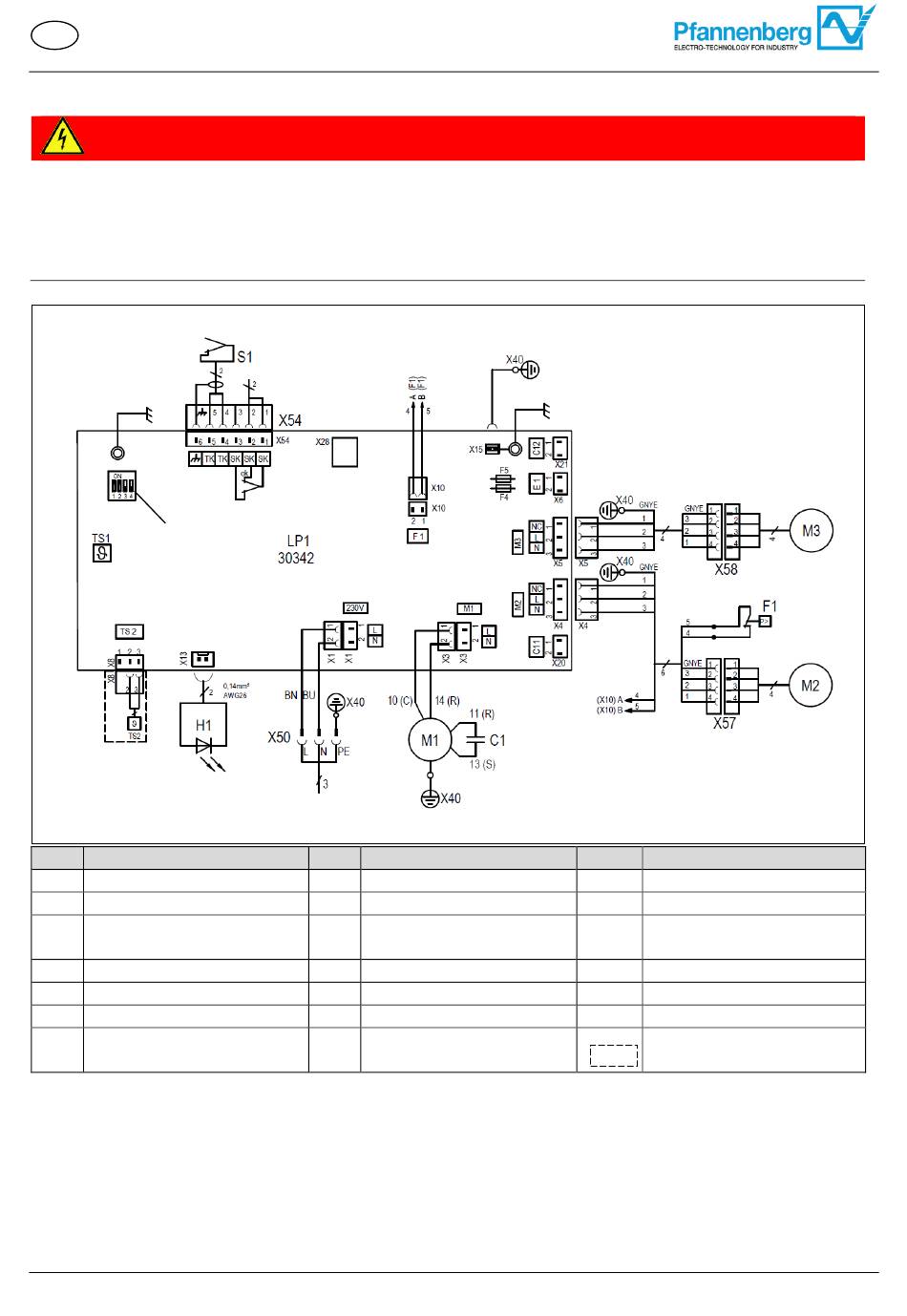

3.5.1 Elektrischer Schaltplan - Standard-Controller (SC)
GEFAHR
Lebensgefahr durch Stromschlag
Spannungsführende Geräte und freiliegende Anschlussleitungen können Stromschläge erzeugen und schwere
Unfälle verursachen.
➢ Arbeiten an elektrischen Anschlüssen dürfen nur elektrotechnisch geschulte Fachkräfte durchführen.
➢ Vor dem Verlegen aller elektrischen Anschlüsse Spannungsfreiheit am Gerät sicherstellen.
S1.1
S1.2
DIP-Schalter
Pos Bezeichnung
C1 Anlaufkondensator
LP1 Controller
Verflüssiger-Ventilator
M2
(extern)
S1.1 Tür offen
TK Türkontakt/ Signal (4,5)
TS2 Temperatursensor (extern)
X50 Klemmkontakt Netz
Betriebsanleitung DTS und DTI 6201C / 6301C Standard-Controller (SC) 086100017c © Pfannenberg GmbH
Störung
Pos Bezeichnung
F1 Hochdruckpressostat
H1 LED/ Anzeigeeinheit
Verdampfer-Ventilator
M3
(intern)
S1.2 Tür geschlossen
T1 Transformator
X28 Serviceschnittstelle (TTL)
Klemmkontakt Türkontakt+
X54
Störmeldung
2
Max.2,5 mm
AWG 14
Pos Bezeichnung
F4-F5 Sicherung
M1 Verdichter
S1 Türkontakt
SK Störmeldekontakt (1,2)
TS1 Temperatursensor (intern)
X40 Klemmkontakt Masse
Option
085 000486 11189-867
