Anschlüsse
Der Stereo Vitalizer MK2-T ist mit XLR-Buchsen und Stereo-
Klinkenbuchsen für symmetrischen Betrieb ausgestattet. SPL hat
neue hochwertige Ein- und Ausgangssymmetriestufen in Form
von Hybrid-Bausteinen entwickelt. Alle Widerstände sind bis auf
0,01% genau. Der Baustein realisiert dadurch eine Gleich-
taktunterdrückung von über -80 dBu bei 1 kHz. Die XLR- und
Klinkenbuchsen sind parallel geschaltet. Ausgangsseitig werden
also zwei Signale ausgegeben. Achten Sie darauf, daß Sie
eingangsseitig entweder die XLR- oder die Klinkenbuchsen
belegt haben. Bei einer Doppelbelegung mischen sich die beiden
Eingangssignale.

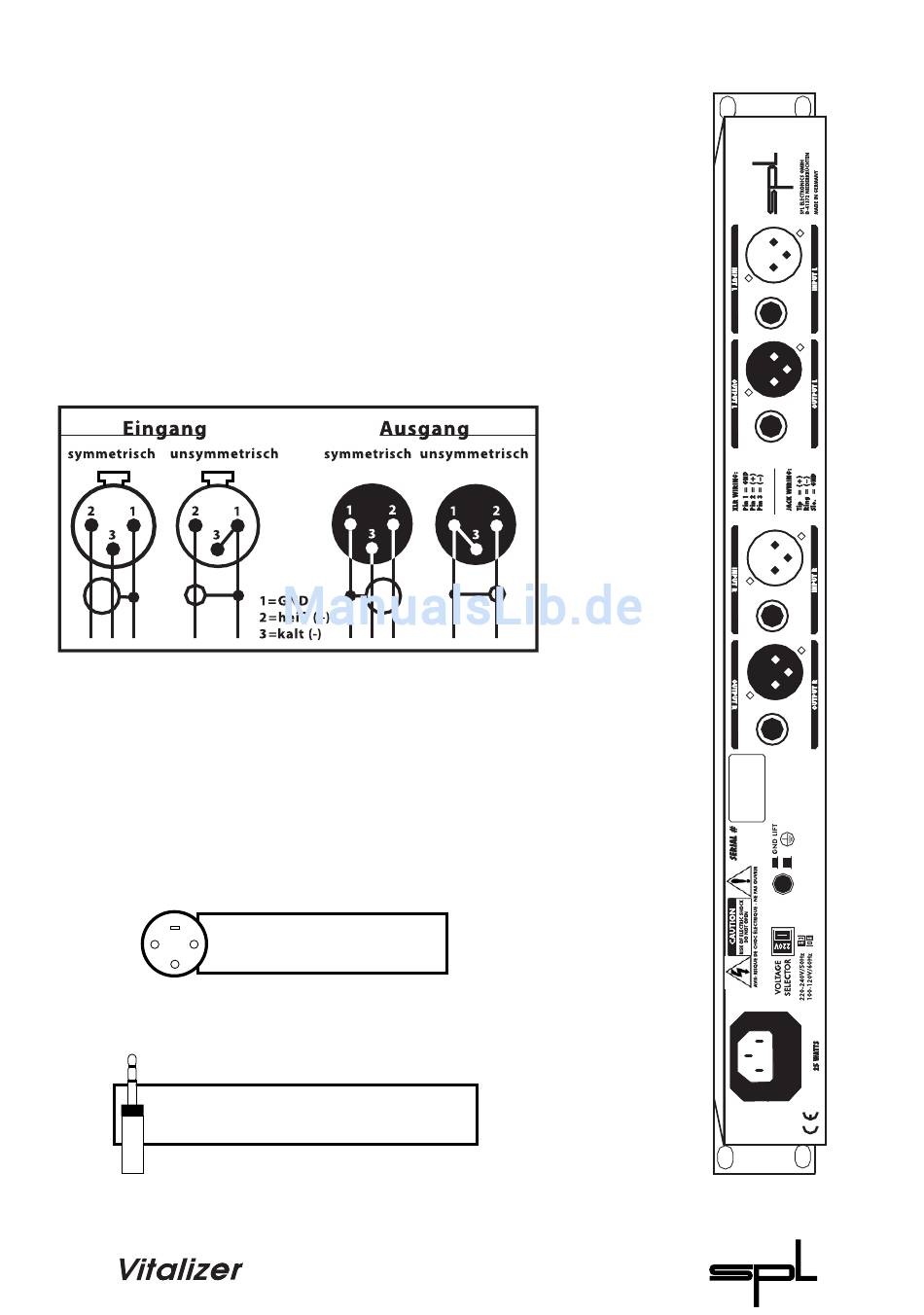

Die nachstehende Abbildung zeigt die korrekte Asym-
metrierung der symmetrischen XLR-Buchsen, falls eine unsym-
metrische Verkabelung nötig sein sollte:
Eine einfache Methode, die XLR-Buchsen asymmetrisch zu
betreiben, ist die Verwendung von Mono-Klinkensteckern.
Stecken Sie sie in die Klinkenbuchsen, deren XLR-Pendants asym-
metriert werden sollen. Bei den XLR-Buchsen wird dann der
Kaltleiter (Pin 3) auf Masse (Pin 1) gebrückt und der asymmetri-
sche Betrieb hergestellt.
Pin-Belegung: XLR-Buchse
3
2
1=GND, 2=Heiß (+), 3=Kalt (-)
1
Pin-Belegung: Stereo-Klinkenbuchse
Spitze=Heiß (+), Ring=Kalt (-), Mantel=GND
