Installationszubehör

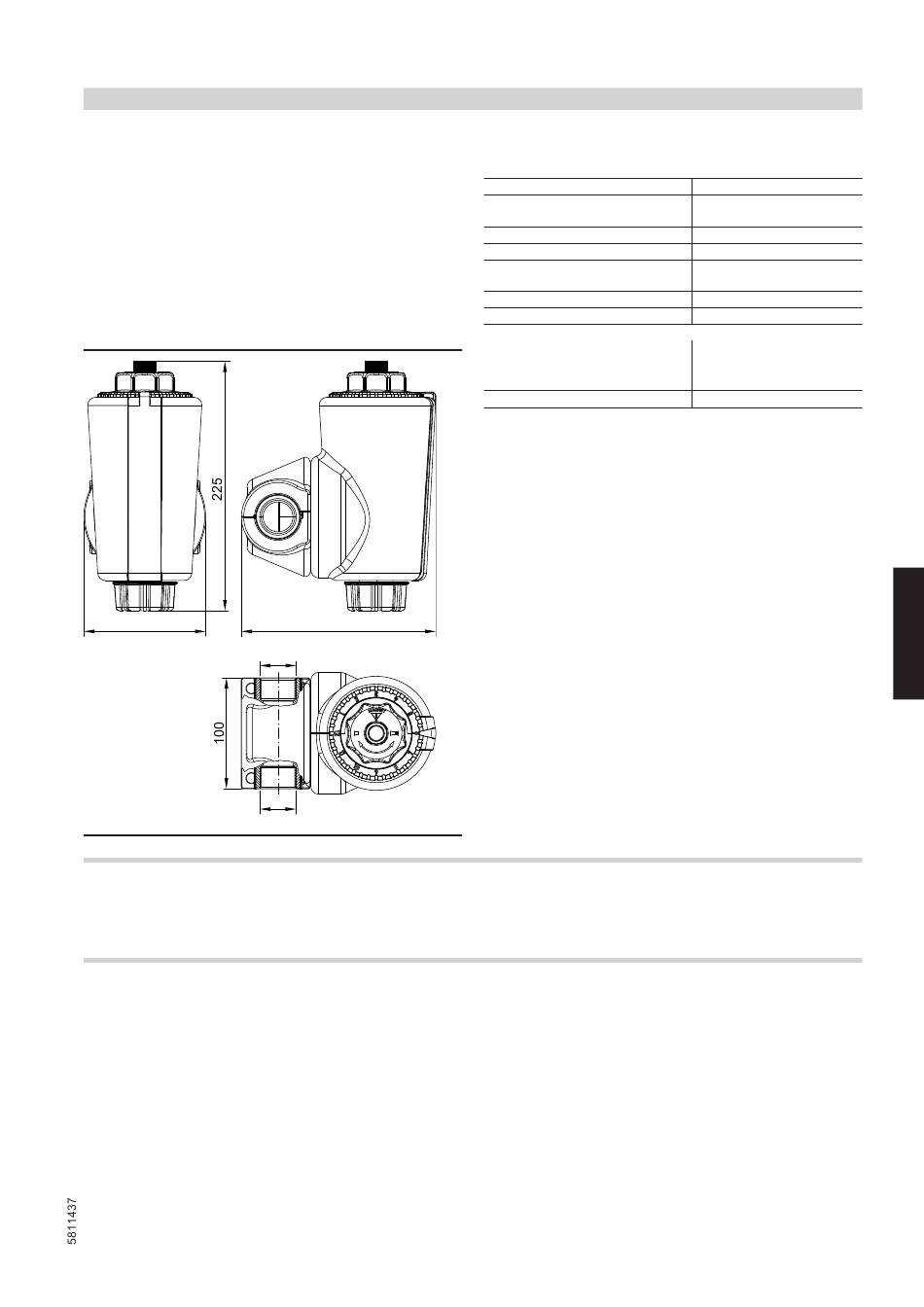

Heizungsfilter mit Magnetitabscheidung (rückspülbar)
Best.-Nr. 7266384
■ Bei Heizungsmodernisierung zwingend erforderlich
■ Im Neubau empfohlen
■ Drehbarer Anschlussflansch zum horizontalen und vertikalen Ein-
bau
■ Filtereinsatz aus Edelstahl
■ Einfache Rückspülung zur Reinigung des Filtereinsatzes und des
Magneten
■ Filtereinsatz austauschbar
■ Manuelle Rückspül- und Wartungsanzeige
110

4.5 Divicon Heizkreis-Verteilung

Hinweis
Die Divicon Heizkreis-Verteilung ist nicht für Heizkreise geeignet,
die auch für Kühlbetrieb genutzt werden.

Aufbau und Funktion

■ Lieferbar in Anschlussgrößen R ¾ , R 1 und R 1¼.
■ Mit Heizkreispumpe, Rückschlagklappe, Kugelhähnen mit integ-
rierten Thermometern und 3-Wege-Mischer oder ohne Mischer.
■ Schnelle und einfache Montage durch vormontierte Einheit und
kompakte Bauweise.
■ Geringe Abstrahlverluste durch formschlüssige Wärmedämmscha-
len.
■ Niedrige Stromkosten und exaktes Regelverhalten durch den Ein-
satz von Hocheffizienzpumpen und optimierte Mischerkennlinie.
VITOCAL
(Fortsetzung)
176
Rp1
Rp1
Technische Daten
Anschlüsse
Max. Betriebsdruck
Betriebstemperatur
Medium
Min. Druck Rückspülung
Einbaulage
Maschenweite des Filters
Volumenstrom
– Bei Druckverlust 0,1 bar (10 kPa)
– Bei Druckverlust 0,15 bar (15 kPa)
– Bei Druckverlust 0,18 bar (18 kPa)
K -Wert
VS
■ Das als Zubehör erhältliche Bypassventil zum hydraulischen
Abgleich der Heizungsanlage ist als Einschraubteil in die vorgefer-
tigte Öffnung im Gusskörper einsetzbar.
■ Wandmontage sowohl einzeln, als auch mit 2- oder 3-fach Vertei-
lerbalken.
■ Auch erhältlich als Bausatz. Weitere Einzelheiten siehe
Viessmann Preisliste.
DN 25, Rp 1
10 bar
1000 kPa
10 bis 110 °C
Heizwasser
1,5 bar
150 kPa
Hauptachse senkrecht
100 μm
3
2,56 m /h
3,20 m 3 /h
3,60 m 3 /h
8,0
