Aufstellhinweise für Innenaufstellung

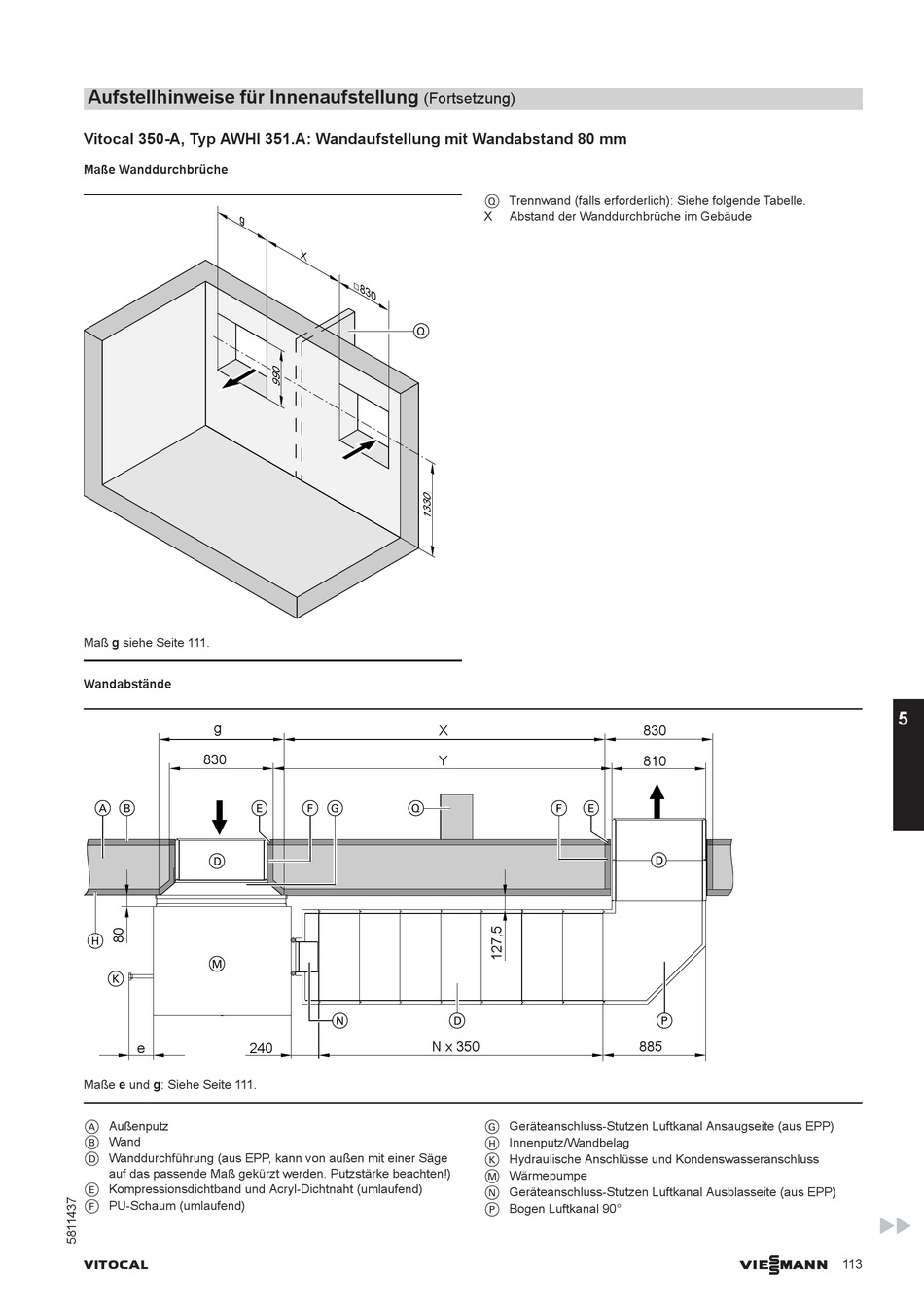

Vitocal 350-A, Typ AWHI 351.A: Wandaufstellung mit Wandabstand 80 mm
Maße Wanddurchbrüche
g
Maß g siehe Seite 111.
Wandabstände
g
830
A B
E
D
H
M
K
e
240
Maße e und g: Siehe Seite 111.
A Außenputz
B Wand
D Wanddurchführung (aus EPP, kann von außen mit einer Säge
auf das passende Maß gekürzt werden. Putzstärke beachten!)
E Kompressionsdichtband und Acryl-Dichtnaht (umlaufend)
F PU-Schaum (umlaufend)
VITOCAL
(Fortsetzung)
X
8 3
0
Q
X
Y
F G
Q
N
D
N x 350
Q Trennwand (falls erforderlich): Siehe folgende Tabelle.
X
Abstand der Wanddurchbrüche im Gebäude
830
810
F
E
D
P
885
G Geräteanschluss-Stutzen Luftkanal Ansaugseite (aus EPP)
H Innenputz/Wandbelag
K Hydraulische Anschlüsse und Kondenswasseranschluss
M Wärmepumpe
N Geräteanschluss-Stutzen Luftkanal Ausblasseite (aus EPP)
P Bogen Luftkanal 90°
