Ladelanze

Best.-Nr. ZK00037
■ Zur Trinkwassererwärmung mit Wärmepumpe über externen Wär-
metauscher (Speicherladesystem)
■ Zum Einbau in die Flanschöffnung des Vitocell 100-L, Typ CVL mit
Speichervolumen 500 l
Ladelanze aus trinkwassergeeignetem Kunststoff
■ Rohr mit Endkappe und mehreren Öffnungen
■ Flansch

Speicherladepumpe

Zur Trinkwassererwärmung über einen bauseitigen Plattenwärme-
tauscher:
■ Grundfos UPS 25-60 B
Best.-Nr. 7820403
■ Grundfos UPS 32-80 B
Best.-Nr. 7820404

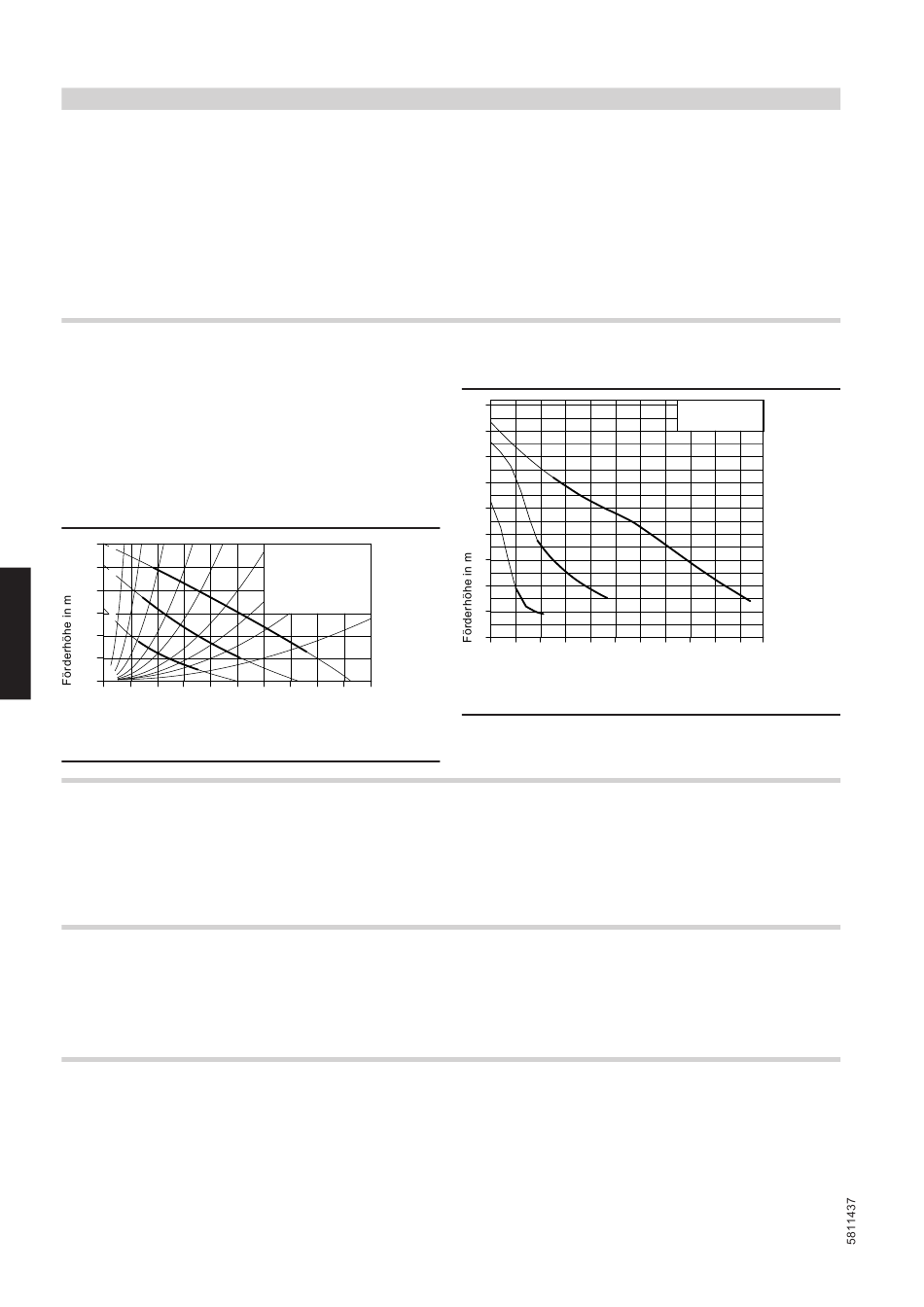

Kennlinien
Typ UPS 25-60 B, 230 V~
6,0
3
5,0
2
4
4,0
3,0
1
2,0
1,0
0
0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
Fördermenge in m³/h
Elektrische Leistungsaufnahme: 45 bis 90 W

2-Wege-Motorkugelventil (DN 32)

Best.-Nr. 7968559
Zur Trinkwassererwärmung mit Speicherladesystem, als Absperr-
ventil einsetzbar
■ Mit elektrischem Antrieb (230 V~)
■ Anschluss R 1¼
Plattenwärmetauscher Vitotrans 100, Typ PWT
Best.-Nr. 3003493
Zur Trinkwassererwärmung mit Speicherladesystem
■ Wärmetauscherplatten und Anschlüsse aus Edelstahl Rostfrei
(1.4401)
■ Mit Wärmedämmung

Fremdstromanode

Best.-Nr. 7265008
■ Wartungsfrei
■ An Stelle der mitgelieferten Magnesium-Schutzanode
VIESMANN
100
(Fortsetzung)
UPS 25-60B
■ Dichtung
■ Flanschhaube
Hinweis
Die Ladelanze ist zusammen mit einem Elektro-Heizeinsatz-EHE
nutzbar.
Typ UPS 32-80 B, 230 V~
9
8
7
6
5
4
3
2
1
0
0 1 2 3 4 5 6
Fördermenge in m³/h
Elektrische Leistungsaufnahme: 135 bis 225 W
■ Zul. Betriebstemperatur: 200 °C
■ Zul. Betriebsdruck (primärseitig/sekundärseitig): 30 bar
Wärmeleistungen: Siehe Datenblatt.
UPS 32-80 B
