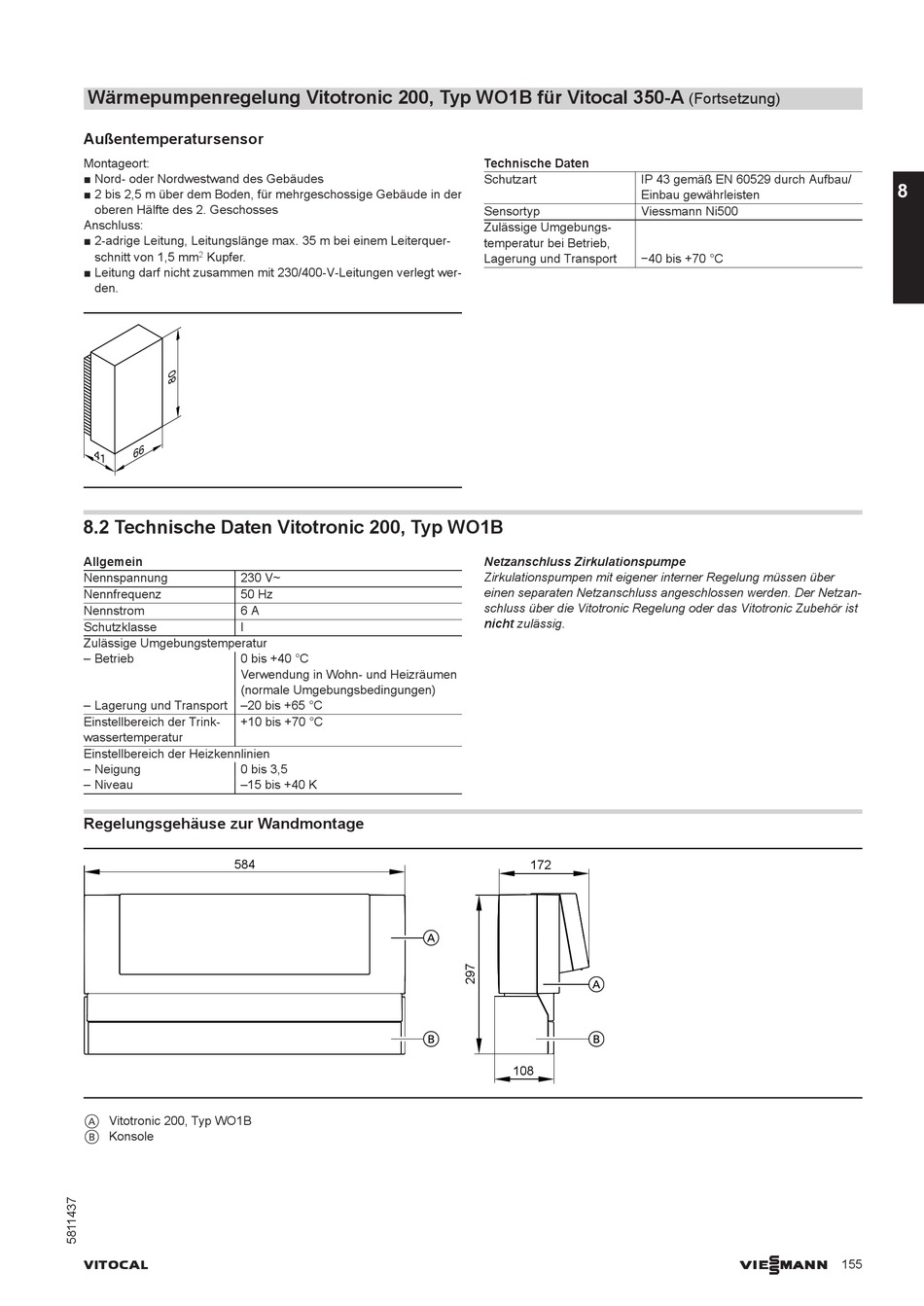

Außentemperatursensor; Technische Daten Vitotronic 200, Typ Wo1B; Regelungsgehäuse Zur Wandmontage - Viessmann Vitocal 350-A AWHI 351.A20 Planungsanleitung

Wärmepumpenregelung Vitotronic 200, Typ WO1B für Vitocal 350-A
Außentemperatursensor
Montageort:
■ Nord- oder Nordwestwand des Gebäudes
■ 2 bis 2,5 m über dem Boden, für mehrgeschossige Gebäude in der
oberen Hälfte des 2. Geschosses
Anschluss:
■ 2-adrige Leitung, Leitungslänge max. 35 m bei einem Leiterquer-
schnitt von 1,5 mm 2 Kupfer.
■ Leitung darf nicht zusammen mit 230/400-V-Leitungen verlegt wer-
den.
6 6
4 1

8.2 Technische Daten Vitotronic 200, Typ WO1B

Allgemein
Nennspannung 230 V~
Nennfrequenz 50 Hz
Nennstrom 6 A
Schutzklasse I
Zulässige Umgebungstemperatur
– Betrieb 0 bis +40 °C
Verwendung in Wohn- und Heizräumen
(normale Umgebungsbedingungen)
– Lagerung und Transport –20 bis +65 °C
Einstellbereich der Trink- +10 bis +70 °C
wassertemperatur
Einstellbereich der Heizkennlinien
– Neigung 0 bis 3,5
– Niveau –15 bis +40 K
Regelungsgehäuse zur Wandmontage
584
A Vitotronic 200, Typ WO1B
B Konsole
VITOCAL
Technische Daten
Schutzart IP 43 gemäß EN 60529 durch Aufbau/
Einbau gewährleisten
Sensortyp Viessmann Ni500
Zulässige Umgebungs-
temperatur bei Betrieb,
Lagerung und Transport −40 bis +70 °C
Netzanschluss Zirkulationspumpe
Zirkulationspumpen mit eigener interner Regelung müssen über
einen separaten Netzanschluss angeschlossen werden. Der Netzan-
schluss über die Vitotronic Regelung oder das Vitotronic Zubehör ist
nicht zulässig.
