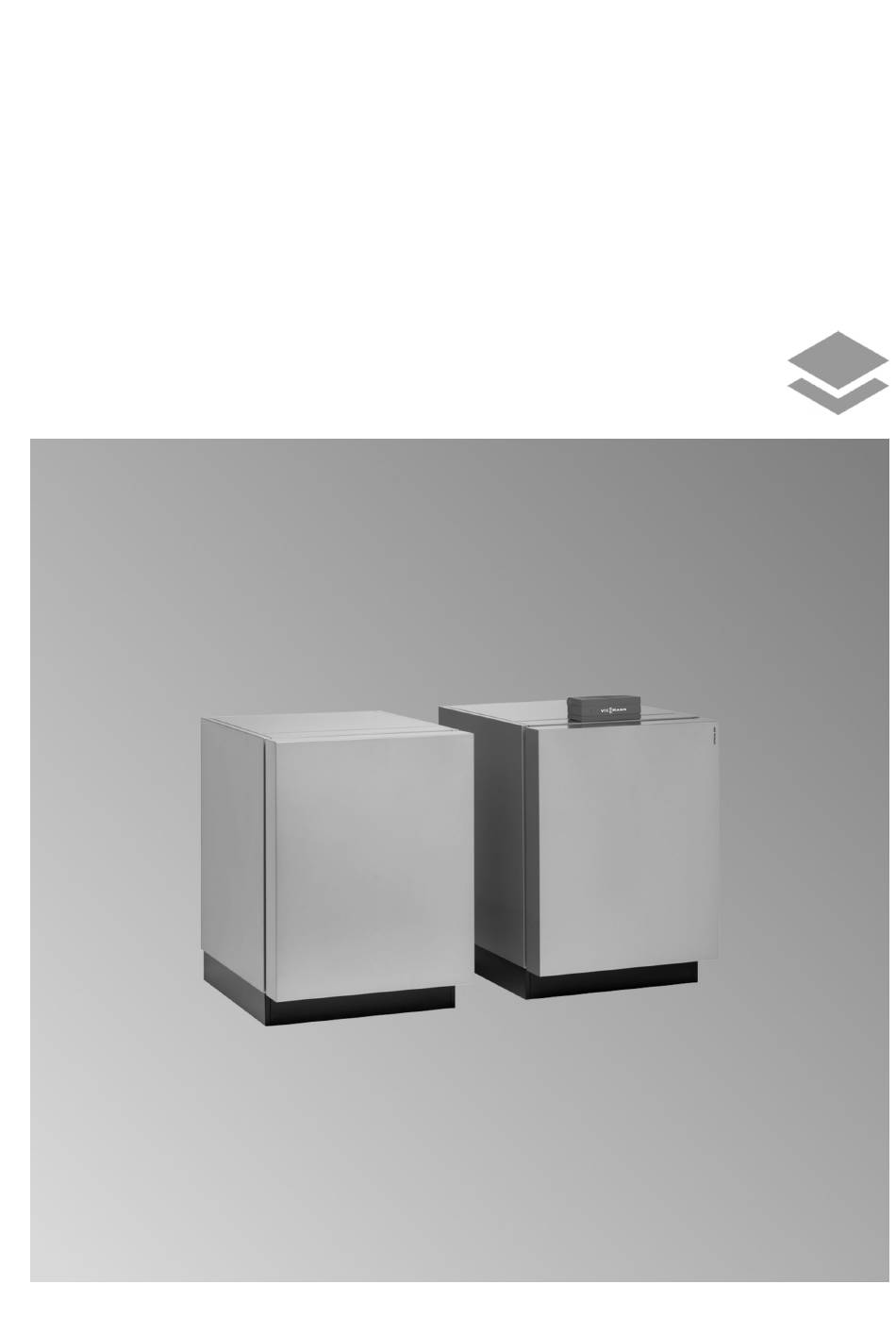

Montage- und Serviceanleitung
für die Fachkraft

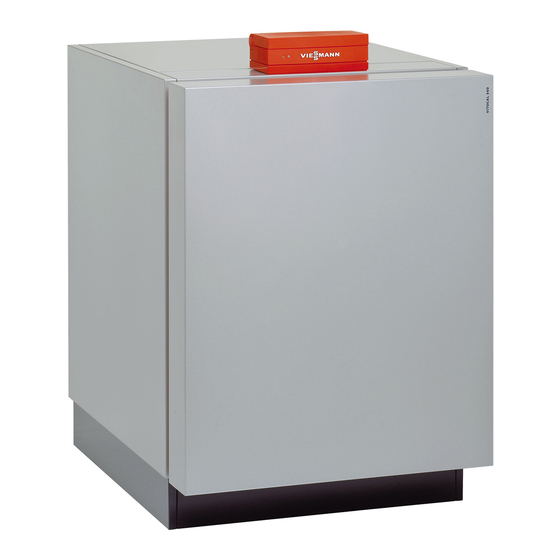

Vitocal 350-G
Typ BW/BWS 351.B20 bis B42
Wärmepumpe mit elektrischem Antrieb, 1- und 2-stufig
■
Sole/Wasser-Wärmepumpe: 20,5 bis 84,6 kW
■
Mit Umbausatz als Wasser/Wasser-Wärmepumpe: 25,4 bis 104,6 kW
VITOCAL 350-G
5832783 DE
9/2018
VIESMANN
Bitte aufbewahren!

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann Vitocal 350-G

Inhaltszusammenfassung für Viessmann Vitocal 350-G

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocal 350-G Typ BW/BWS 351.B20 bis B42 Wärmepumpe mit elektrischem Antrieb, 1- und 2-stufig ■ Sole/Wasser-Wärmepumpe: 20,5 bis 84,6 kW ■ Mit Umbausatz als Wasser/Wasser-Wärmepumpe: 25,4 bis 104,6 kW VITOCAL 350-G Bitte aufbewahren!

  • Seite 2: Erläuterung Der Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Personenschäden. Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen. Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden.

  • Seite 3: Sicherheitshinweise

    Funktion gefährdet den siche- Anlage geprüft wurden, können die Funktion ren Betrieb der Anlage. beeinträchtigen. Der Einbau nicht zugelassener Defekte Bauteile müssen durch Viessmann Ori- Komponenten sowie nicht genehmigte Änderun- ginalteile ersetzt werden. gen und Umbauten können die Sicherheit beein- trächtigen und die Gewährleistung einschrän-...

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1. Informationen Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Typ BW 351.B ..................■ Typ BWS 351.B (Wärmepumpe 2. Stufe) ........... ■ Anlagenbeispiele ................■ 2. Montagevorbereitung Anforderungen an bauseitige Anschlüsse ..........1-stufig: Typ BW 351.B ............... ■...
  • Seite 5 Inhaltsverzeichnis (Fortsetzung) Viessmann NTC 10 k (blaue Kennzeichnung) ......... 67 Ω ■ Viessmann Pt500A (grüne Kennzeichnung) ........68 ■ Sicherungen prüfen ................68 Gerät ist zu laut ..................69 Kondensation und Feuchtigkeit im Wärmepumpenmodul ..... 69 Wärmepumpenmodul ausbauen ............70 Wärmepumpenmodul einbauen .............

  • Seite 6: Informationen

    Informationen Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- DE: Nutzen Sie das von Viessmann organisierte Ent- gungen der Verwertung zuführen. sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt.

  • Seite 7: Produktinformation

    Produktinformation Typ BW 351.B Aufbau Raumbeheizung Vitocal 350-G, Typ BW 351.B sind Sole/Wasser-Wär- Die Wärmepumpe kann bis zu 3 Heizkreise versorgen, mepumpen für Raumbeheizung, Raumkühlung und 1 Heizkreis ohne und 2 Heizkreise mit Mischer: Zum Trinkwassererwärmung in monovalenten oder mono- Ansteuern des Mischers für den 2.

  • Seite 8: Anlagenbeispiele

    Primärseitig kann bei 2-stufiger Ausführung entweder für beide Stufen eine eigene Primärpumpe oder eine gemeinsame Primärpumpe verwendet werden. Unab- hängig davon werden der Vorlauf- und der Rücklauf- temperatursensor im Primärkreis am gemeinsamen Vor- und Rücklauf montiert. Anlagenbeispiele Verfügbare Anlagenbeispiele: Siehe www.viessmann- schemes.com.

  • Seite 9: Montagevorbereitung

    Montagevorbereitung Anforderungen an bauseitige Anschlüsse 1-stufig: Typ BW 351.B Rücklauf Sekundärkreis < 42 V 230 V~ Vorlauf Sekundärkreis 400 V~ Vorlauf Primärkreis (Soleeintritt Wärme- pumpe) Rücklauf Primärkreis (Soleaustritt Wär- mepumpe) < 42 V 230 V~ 400 V~ Abb. 1...

  • Seite 10: 2-Stufig: Typ Bw 351.B + Bws 351.B

    Montagevorbereitung Anforderungen an bauseitige Anschlüsse (Fortsetzung) 2-stufig: Typ BW 351.B + BWS 351.B < 42 V 230 V~ < 42 V 230 V~ 400 V~ 400 V~ < 42 V 230 V~ < 42 V 230 V~ 400 V~ 400 V~ Abb.

  • Seite 11: Anforderungen An Transport Und Aufstellung

    Montagevorbereitung Anforderungen an Transport und Aufstellung Transport Zur Einbringung kann das Wärmepumpenmodul aus- Achtung gebaut werden: Siehe Seite 70. Starke Neigung des Verdichters in der Wärme- pumpe führt zu Geräteschäden. Achtung Max. Kippwinkel: 45° für sehr kurze Zeit Stöße, Druck- und Zugbelastung können zu Schäden an den Außenwänden des Geräts füh- ren.
  • Seite 12 Montagevorbereitung Anforderungen an Transport und Aufstellung (Fortsetzung) Mindestabstände 2-stufig (Typ BW 351.B + Hinweis BWS 351.B) ■ Freiraum für Installation und Wartung berücksichti- gen. ■ Bei mehr als 80 mm Abstand hinter der Wärme- pumpe sind zusätzliche Zugentlastungen für die elektrischen Leitungen erforderlich.

  • Seite 13: Montageablauf

    Montageablauf Wärmepumpe aufstellen Wärmepumpe gemäß den Angaben auf Seite 11 auf- stellen. Wärmepumpe ausrichten Hinweis Falls Bodenunebenheiten mit den Stellfüßen ausgegli- chen werden (max. 10 mm), muss die Druckbelastung auf die Stellfüße gleichmäßig verteilt sein. Abb. 5...

  • Seite 14: Transportsicherungen Entfernen

    Montageablauf Wärmepumpe aufstellen (Fortsetzung) Transportsicherungen entfernen Achtung Betrieb mit Transportsicherungen führt zu Vibra- tionen und starker Geräuschentwicklung. Transportsicherungen lösen und am Grundträ- ger befestigen. Abb. 6...

  • Seite 15: Oberblech Abbauen

    Montageablauf Wärmepumpe aufstellen (Fortsetzung) Oberblech abbauen Abb. 7 Hydraulisch anschließen Anordnung der hydraulischen Anschlüsse: Siehe ■ Seite 9. ■ Die hydraulischen Verbindungen zwischen den bei- den Wärmepumpen sind oberhalb der beiden Wär- mepumpen auszuführen (bauseits). Alle erforderlichen Komponenten (mit entsprechend ■...

  • Seite 16: Primärkreis Anschließen

    4. Leitungen innerhalb des Gebäudes wärme- und Das Wärmeträgermedium kann Korrosionsschä- dampfdiffusionsdicht dämmen. den an bauseitigen Leitungen und Bauteilen ver- ursachen. 5. Primärkreis mit Viessmann Wärmeträgermedium Verwendete Bauteile und Leitungen müssen befüllen und entlüften. gegen das Wärmeträgermedium beständig sein. Keine verzinkten Leitungen verwenden.

  • Seite 17: Elektrisch Anschließen

    Montageablauf Hydraulisch anschließen (Fortsetzung) 2. Sekundärleitungen an Wärmepumpe anschließen 3. Sekundärkreis befüllen und entlüften. 54 mm). Weitere Informationen zum Füllen und Entlüften 7 ≥ beachten: Siehe Seite 50. Achtung Mechanisch belastete hydraulische Verbin- 4. Leitungen innerhalb des Gebäudes wärmedäm- dungen führen zu Undichtheit, Vibrationen men.

  • Seite 18: Bedie Neinheit Montieren (Typ Bw 351.B)

    Montageablauf Elektrisch anschließen (Fortsetzung) Empfohlene Netzanschlussleitungen Netzanschluss Leitung Max. Leitungslänge Verdichter 400 V~ BW 351.B20 50 m 5 x 2,5 mm ■ BWS 351.B20 BW 351.B27 50 m 5 x 4,0 mm ■ BWS 351.B27 BW 351.B33 50 m ■ 5 x 4,0 mm BWS 351.B33 BW 351.B42...

  • Seite 19: Elektrische Leitungen Zum Anschlussraum Verlegen

    Montageablauf Elektrisch anschließen (Fortsetzung) [XÖ Abb. 9 Elektrische Leitungen zum Anschlussraum verlegen Zum Verlegen der bauseitigen elektrischen Anschluss- leitungen die Position der Leitungsdurchführung in das Gerät an der Geräterückwand beachten: Siehe Seite 9.
  • Seite 20 Montageablauf Elektrisch anschließen (Fortsetzung) <42 V 230 V 400 V Abb. 10 1. Kleinspannungsleitungen durch Öffnung „< 42 V“ 3. Netzanschlussleitung für Verdichter durch Öffnung zum Anschlussbereich Wärmepumpenregelung „400 V“ zum Anschlussbereich führen. Netzan- führen. Leitungen mit beiliegenden Leitungsbin- schluss siehe ab Seite 35. dern zugentlasten.

  • Seite 21: Wärmepumpe 1. Stufe (Typ Bw 351.B) Und 2. Stufe (Typ Bws 351.B) Elektrisch Verbinden

    Montageablauf Elektrisch anschließen (Fortsetzung) Wärmepumpe 1. Stufe (Typ BW 351.B) und 2. Stufe (Typ BWS 351.B) elektrisch verbinden < 42 V 230 V~ < 42 V 230 V~ [C-Ö Abb. 11 Anschlussraum Wärmepumpe 2. Stufe (Typ BWS) Verbindungsleitungen 230 V~: Verbindungsleitungen Kleinspannung <...

  • Seite 22: Übersicht Der Elektrischen Anschlüsse In Der Wärmepumpenregelung (Typ Bw 351.B)

    Montageablauf Elektrisch anschließen (Fortsetzung) Übersicht der elektrischen Anschlüsse in der Wärmepumpenregelung (Typ BW 351.B) 193C 193A 193B Abb. 12 Rangierleiterplatte: Siehe Seite 30. Grundleiterplatte: Siehe Seite 22. F1 Sicherung T 6,3 A F3 Sicherung T 6,3 A Erweiterungsleiterplatte auf Grundleiterplatte: Regler- und Sensorleiterplatte: Siehe Seite 32.
  • Seite 23 Montageablauf Elektrisch anschließen (Fortsetzung) Stecker Klemmen Funktion Erläuterung 211.1 Primärpumpe (Wärmepumpe 1. Anschlusswerte ■ Stufe oder gemeinsame Primär- Leistung: 200 W ■ pumpe) Spannung: 230 V~ ■ Ansteuerung Brunnenpumpe Max. Schaltstrom: 4(2) A ■ ■ 211.2 Sekundärpumpe (Wärmepumpe 1. Bei Anlage ohne Heizwasser-Pufferspeicher ist keine ■...
  • Seite 24 Montageablauf Elektrisch anschließen (Fortsetzung) Stecker Klemmen Funktion Erläuterung 212.3 Trinkwasserzirkulationspumpe Anschlusswerte Leistung: 50 W ■ Spannung: 230 V~ ■ Max. Schaltstrom: 4(2) A ■ 212.4 3-Wege-Umschaltventil für Bypass Anschlusswerte Heizwasser-Pufferspeicher oder Wär- Leistung: 130 W ■ mepumpe bei bivalent alternativem Spannung: 230 V~ ■...
  • Seite 25 Montageablauf Elektrisch anschließen (Fortsetzung) Stecker Klemmen Funktion Erläuterung 214.1 Externe Aufschaltung Heiz-/Kühlkrei- Digital-Eingang 230 V~: 230 V~: Anforderung Raumbeheizung für Heizkreis ■ Anforderung Raumbeheizung Heiz- M2/HK2 aktiv kreis M2/HK2 0 V: Keine Anforderung ■ Schaltvermögen 230 V, 0,15 A ■ 214.2 Externe Aufschaltung Heiz-/Kühlkrei- Digital-Eingang 230 V~:...

  • Seite 26: Erweiterungsleiterplatte Auf Grundleiterplatte (Betriebskomponenten 230 V~)

    Montageablauf Elektrisch anschließen (Fortsetzung) Erweiterungsleiterplatte auf Grundleiterplatte (Betriebskomponenten 230 V~) Hinweise zu den Anschlusswerten Erforderliche Parameter bei der Inbetriebnahme ein- Die angegebene Leistung ist die empfohlene stellen: Siehe ab Seite 51. ■ Anschlussleistung. ■ Die Summe der Leistungen aller direkt an der Wär- mepumpenregelung angeschlossenen Komponenten (z.

  • Seite 27: Sammelstörmeldung

    Montageablauf Elektrisch anschließen (Fortsetzung) Sicherheitstemperaturbegrenzer für Wärmepumpe in Verbindung mit externem Wärmeerzeuger X3.1 222.3 222.4 X2.N Abb. 16 Klemmen auf Erweiterungsleiterplatte Brücke von X3.1 auf 222.3 legen Anschluss am externen Wärmeerzeuger an Klem- men zur externen Anforderung Sicherheitstemperaturbegrenzer (max. 70 C) zum °...

  • Seite 28: Primärpumpe Für Wärmepumpe

    Montageablauf Elektrisch anschließen (Fortsetzung) Stecker Klemmen Funktion Erläuterung 224.2 Primärpumpe für Wärmepumpe Anschlusswerte 2. Stufe Leistung: 200 W ■ Spannung: 230 V~ ■ Max. Schaltstrom: 4(2) A ■ 224.3 Sekundärpumpe für Wärmepumpe Anschlusswerte 2. Stufe Leistung: 130 W ■ Spannung: 230 V~ ■...
  • Seite 29 Montageablauf Elektrisch anschließen (Fortsetzung) Ansteuerung und Laststromkreis des Heizwasser- Elektro-Heizeinsatz-EHE 400 V~ Durchlauferhitzers 224.7 X2.N 211.3 224.4 X2.N Abb. 19 Abb. 18 Elektro-Heizeinsatz-EHE, Spannungsversorgung Heizwasser-Durchlauferhitzer 3/N/PE 400 V/50 Hz Anschluss an Grundleiterplatte und Erweiterungs- Anschlussklemmen der Wärmepumpenregelung leiterplatte 211.3 1. Stufe 224.4 2.

  • Seite 30: Rangierleiterplatte (Melde- Und Sicherheitsanschlüsse)

    Montageablauf Elektrisch anschließen (Fortsetzung) Rangierleiterplatte (Melde- und Sicherheitsanschlüsse) Erforderliche Parameter bei der Inbetriebnahme ein- stellen: Siehe ab Seite 51. Klemmen Funktion Erläuterung Sicherung T 6,3 A Hinweis Gesamtbelastung 1000 W aller angeschlossener Kom- ponenten beachten. Schutzleiter X1. Klemmen für Schutzleiter aller zugehörenden Anlagen- komponenten Neutralleiter X2.N Klemmen für Neutralleiter aller zugehörenden Anlagen-...
  • Seite 31 Montageablauf Elektrisch anschließen (Fortsetzung) Klemmen Funktion Erläuterung Hinweis Keine Parametrierung erforderlich ■ Bei angeschlossenem EVU-Sperrkontakt darf keine ■ Brücke vorhanden sein. Der Verdichter wird „hart“ ausgeschaltet, sobald der ■ Kontakt öffnet. Das EVU-Sperrsignal schaltet die Versorgungsspan- ■ nung der jeweiligen Betriebskomponente aus, abhän- gig vom EVU.

  • Seite 32: Regler- Und Sensorleiterplatte (Sensoren)

    Wärmepumpenregelung ist Slave Wärmepumpenregelung ist Master (Auslieferungszustand) Modbus 1 Viessmann Geräte, z. B. Lüftungsgerät Vitovent 300-F Hinweis Falls weitere Viessmann Geräte an Modbus 1 angeschlossen werden sollen, Modbus-Verteiler (Zubehör) aufstecken: Siehe Montageanleitung „Modbus- Verteiler“. Anschluss Kommunikationsmodul LON (Zubehör): Siehe Montageanleitung „Kommunikationsmodul LON“.

  • Seite 33: Anschluss Vorlauf-/Rücklauftemperatursensor Primärkreis, 2-Stufige Wärmepumpe

    Montageablauf Elektrisch anschließen (Fortsetzung) Stecker Sensor PWM-Signal Primärpumpe a:DA PWM-Signal Sekundärpumpe a:DB PWM-Signal Umwälzpumpe zur Speicherbeheizung a:DC Hinweis Vorlauftemperatursensor für Heizkreis mit Mischer M3/HK3: Der Vorlauftemperatursensor für einen Heiz- kreis mit Mischer M3/HK3 wird am Erweiterungssatz Mischer (Zubehör) angeschlossen. Anschluss Vorlauf-/Rücklauftemperatursensor Primärkreis, 2-stufige Wärmepumpe <42 V Abb.

  • Seite 34: Schwimmbadbeheizung

    Montageablauf Elektrisch anschließen (Fortsetzung) Achtung Das Verlagern von Drähten der Sensorleitungen in den benachbarten Spannungsbereich kann zu Geräteschäden führen, z. B. nach dem Lösen eines Drahts. Sensorleitungen und demontierte Leitungen (mit Stecker ) mit beiliegenden Leitungsbindern gemeinsam an den weiteren Kleinspannungslei- tungen fixieren.

  • Seite 35: Netzanschluss

    Montageablauf Netzanschluss Trennvorrichtungen für nicht geerdete Leiter Die Zuordnung der EVU-Sperre (für Verdichter und/ ■ ■ In der Netzanschlussleitung ist eine Trennvorrich- oder Heizwasser-Durchlauferhitzer) erfolgt über die tung vorzusehen, die alle aktiven Leiter allpolig vom Art des Anschlusses und über Parametereinstellung Netz trennt und der Überspannungskategorie III an der Wärmepumpenregelung.

  • Seite 36: Netzanschluss Wärmepumpenregelung 230 V

    Montageablauf Netzanschluss (Fortsetzung) Netzanschluss Wärmepumpenregelung 230 V~ Absicherung max. 16 A ■ max.16 A Normaltarif: Kein Niedertarif mit EVU-Sperre für Wär- ■ X3.18 1/N/PE X2.1 mepumpenregelung möglich 230 V/50 Hz X1.1 ■ Empfohlene Netzanschlussleitung: Abb. 22 3 x 1,5 mm Empfohlene Netzanschlussleitung mit EVU-Sperre ■...
  • Seite 37 Montageablauf Netzanschluss (Fortsetzung) 1-stufig (Typ BW 351.B) X3.7 X3.6 ≈ Abb. 24 Darstellung ohne Sicherungen und ohne FI- Schutzschalter. Wärmepumpenregelung (Anschluss auf Rangier- Rundsteuer-Empfänger (Kontakt geöffnet: Sperre leiterplatte) aktiv) Heizwasser-Durchlauferhitzer (falls vorhanden) Vorsicherung Rundsteuer-Empfänger Verdichter Einspeisung: TNC-System Hochtarifzähler Niedertarifzähler...

  • Seite 38: Netzversorgung Mit Evu-Sperre: Mit Bauseitiger Lasttrennung

    Montageablauf Netzanschluss (Fortsetzung) 2-stufig (Typ BW 351.B + BWS 351.B) X3.7 X3.6 ≈ Abb. 25 Dargestellt ohne Sicherungen und ohne FI- Schutzschalter. Wärmepumpenregelung (Anschluss auf Rangier- Vorsicherung Rundsteuer-Empfänger leiterplatte) Einspeisung: TNC-System Heizwasser-Durchlauferhitzer (falls vorhanden) Niedertarifzähler Verdichter Wärmepumpe 1. Stufe (Typ BW 351.B) Verdichter Wärmepumpe 2.
  • Seite 39 Montageablauf Netzanschluss (Fortsetzung) 1-stufig (Typ BW 351.B) X3.7 X3.6 ≈ Abb. 26 Darstellung ohne Sicherungen und ohne FI- Schutzschalter. Wärmepumpenregelung (Anschluss auf Rangier- Hochtarifzähler leiterplatte) Rundsteuer-Empfänger (Kontakt geöffnet: Sperre Heizwasser-Durchlauferhitzer (falls vorhanden) aktiv) mit Vorsicherung Verdichter Niedertarifzähler Netzanschluss Regelung Einspeisung: TNC-System Hauptschalter...
  • Seite 40 Montageablauf Netzanschluss (Fortsetzung) 2-stufig (Typ BW 351.B + BWS 351.B) X3.7 X3.6 ≈ Abb. 27 Dargestellt ohne Sicherungen und ohne FI- Schutzschalter. Wärmepumpenregelung (Anschluss auf Rangier- Rundsteuer-Empfänger (Kontakt geöffnet: Sperre leiterplatte) aktiv) mit Vorsicherung Heizwasser-Durchlauferhitzer (falls vorhanden) Niedertarifzähler Verdichter Wärmepumpe 1. Stufe (Typ BW 351.B) Einspeisung: TNC-System Netzanschluss Regelung Verdichter Wärmepumpe 2.

  • Seite 41: Netzversorgung In Verbindung Mit Eigenstromnutzung

    Montageablauf Netzanschluss (Fortsetzung) Netzversorgung in Verbindung mit Eigenstromnutzung Ohne EVU-Sperre E1E2 D /D L1 L1 L2 L2 L3 L3 Abb. 28 Wärmepumpe Zweirichtungszähler (für Photovoltaikanlage zur Weitere (Eigenstrom-)Verbraucher im Haushalt Eigenstromnutzung): Energiebezug vom EVU und Energieeinspeisung Energiezähler Wechselrichter zum EVU Trennvorrichtung für die Photovoltaikanlage Zähler mit Rücklaufsperre: Anschlussklemme...
  • Seite 42 Montageablauf Netzanschluss (Fortsetzung) Anschluss an Erweiterung EA1 Voraussetzung: „Freigabe Smart Grid 7E80“ steht auf „1“. [{{] 0-10V Abb. 29 Erweiterung EA1 Potenzialfreier Schließer 2: Ggf. Absprache mit Anschluss auf Regler- und Sensorleiterplatte dem EVU erforderlich Netzanschluss 1/N/PE 230 V/50 Hz Potenzialfreier Schließer 1: Ggf.

  • Seite 43: Phasenwächter (Falls Vorhanden)

    Montageablauf Netzanschluss (Fortsetzung) Phasenwächter (falls vorhanden) Der Phasenwächter überwacht die Netzversorgung Erklärung zu den Leuchtdioden in Abb. 31 ■ des Verdichters. „Rel“ leuchtet grün: ■ ■ Falls die internen Toleranzbereiche über- oder unter- Alle Spannungen und Drehfeld (rechtsdrehend) sind schritten werden, unterbricht der Phasenwächter die in Ordnung.

  • Seite 44: Anschluss An Klemmen X3.8/X3.9 Durchführen

    Montageablauf Netzanschluss (Fortsetzung) Bauform 3 Erklärung zu den Leuchtdioden in Abb. 33 Spannung „Un“: ■ Leuchtet grün, falls Spannung anliegt. Relais „R“: ■ Leuchtet gelb bei korrekter Phasenfolge. Leuchtet nicht bei falscher Phasenfolge. ■ L1, L2, L3 Blinkt gelb während der Verzögerung „Tt“. ■...
  • Seite 45 Montageablauf Wärmepumpe schließen (Fortsetzung) Gefahr Fehlende Erdung von Komponenten der Anlage kann bei einem elektrischen Defekt zu gefährli- chen Verletzungen durch elektrischen Strom und zur Beschädigung von Bauteilen führen. Alle Schutzleiterverbindungen unbedingt wie- der herstellen. Gerät und Rohrleitungen müssen mit dem Potenzialausgleich des Hauses verbunden sein.
  • Seite 46 Montageablauf Wärmepumpe schließen (Fortsetzung) Abb. 35...

  • Seite 47: Durchführungstüllen Prüfen

    Montageablauf Durchführungstüllen prüfen Achtung Nicht sorgfältig verschlossenes Gehäuse kann zu Schäden durch Kondenswasser, Vibrationen und starker Geräuschentwicklung führen. ■ Gerät schalldicht und diffusionsdicht verschlie- ßen. Bei den Schlauchdurchführungen auf richtigen ■ Sitz der Durchführungstüllen achten. Schlauchdurchführungen ggf. mit Dichtband abdichten. Abb.

  • Seite 48: Erstinbetriebnahme

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • • • 1. Wärmepumpe öffnen......................49 • 2. Protokolle erstellen......................49 • • • 3. Kältekreis auf Dichtheit prüfen..................49 •...

  • Seite 49: Wärmepumpe Öffnen

    Erstinbetriebnahme, Inspektion, Wartung Wärmepumpe öffnen Gefahr Achtung Das Berühren spannungsführender Bauteile Inbetriebnahme direkt nach der Aufstellung kann kann zu gefährlichen Verletzungen durch elektri- zu Geräteschäden führen. schen Strom führen. Zwischen Aufstellung und Inbetriebnahme des ■ Anschlussräume nicht berühren: Wärme- Geräts müssen min. 30 min liegen. pumpenregelung und Netzanschlüsse siehe Seite 22.

  • Seite 50: Primärseitig Füllen Und Entlüften

    Inbetriebnahme mit leerem Primärkreis führt zu rutschte Dichtungen austauschen. Geräteschäden. Primärkreis vor dem Einschalten der Netzspan- nung befüllen und entlüften. 1. Vordruck des Ausdehnungsgefäßes prüfen. 2. Primärkreis mit Viessmann Wärmeträgermedium befüllen und entlüften. Hinweis Frostschutz bis 19 °C gewährleisten. –...

  • Seite 51: Anlage In Betrieb Nehmen

    Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen Die Inbetriebnahme (Konfiguration, Parametrierung Hinweis und Funktionskontrolle) kann mit oder ohne Inbetrieb- Art und Umfang der Parameter sind abhängig vom Typ nahme-Assistent durchgeführt werden (siehe folgende des Geräts, vom gewählten Anlagenschema und vom Kapitel und Serviceanleitung der Wärmepumpenrege- verwendeten Zubehör.
  • Seite 52 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Sprache einstellen Datum/Uhrzeit Uhrzeit Datum einstellen einstellen einstellen Inbetriebnahme starten? Codier- Parametergruppe Parameter ebene 1 wählen einstellen Temperatur- Sensorwerte sensoren anzeigen Signaleingänge Signaleingänge anzeigen Aktorentest Aktorentest durchführen Teilnehmer-Check (LON) Teilnehmer-Check durchführen Funktionskontrolle Funktions- Funktion starten...
  • Seite 53 — — — — — — — — Separater Kühlkreis SKK — Kühlwasser-Pufferspeicher — Eisspeicher und Solar-Luft- absorber Energiezähler — Lüftungsgerät — X Komponente gewählt Ausführliche Informationen zu Anlagenbeispielen: Komponente kann hinzugefügt werden Siehe www.viessmann-schemes.com. Nur in Verbindung mit Heizwasser-Pufferspeicher.
  • Seite 54 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Parameter für Umwälzpumpen und weitere Komponenten Heizkreispumpe Parameter Einstellung „Anlagendefinition“ Ó „Anlagenschema 7000“ Mit Heizkreis A1/HK1 ohne Mischer ■ Oder Mit Heizkreis M2/HK2 mit Mischer ■ Oder Mit Heizkreis M3/HK3 mit Mischer ■...
  • Seite 55 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Externe Erweiterung Parameter Einstellung „Anlagendefinition“ Ó „Externe Erweiterung 7010“ „1“ Erweiterung EA1 „2“ Erweiterung AM1 „3“ Erweiterungen EA1 und AM1 Hinweis Parameter für externe Funktionen: Siehe folgende Tabelle. Wärmepumpe 2. Stufe Parameter Einstellung „Verdichter 2“...
  • Seite 56 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Externes Sperren des Verdichters, Mischer in Regelbetrieb oder ZU Parameter Einstellung „Anlagendefinition“ Ó „Wirkung extern Sperren auf Wärmepumpe/Heizkreise 7015“ „0“ bis „8“ „Wirkung extern Sperren auf Pumpen/Verdichter 701A“ „0“ bis „31“ Externe Aufschaltung für Heiz-/Kühlkreise Parameter Einstellung „Heizkreis 1“/„Heizkreis 2“/„Heizkreis 3“...
  • Seite 57 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Parameter für Heizwasser-Durchlauferhitzer Parameter Einstellung „Elektr. Zusatzheizung“ Ó „Freigabe Heizwasser-Durchlauferhitzer 7900“ „1“ „Leistung für Heizw.-Durchlauferh. bei EVU-Sperre 790A“ „1“ 3 kW „2“ 6 kW „3“ 9 kW Freigabe Heizwasser-Durchlauferhitzer für Trinkwassererwärmung Parameter Einstellung „Warmwasser“...
  • Seite 58 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Ggf. weitere Parameter einstellen. Parameter Einstellung „Anlagendefinition“ Ó ≙ „Einschalthysterese Solarabsorber 7031“ „0“ bis „500“ ( 0 bis 50 K) „Mindestlaufzeit für Unterdrückung Sommerbetrieb 7035“ „0“ bis „1440“ min „Letzte Kalenderwoche für Sommerbetrieb 7036“ Kalenderwoche „1“...
  • Seite 59 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Ggf. Werte einstellen für Vitovent 200-W/300-C/300-W Parameter Einstellung „Lüftung“ Ó „Raumtemperatur-Sollwert C108“ Max. 4 K höher oder niedriger als „Raumtemperatur Normal 2000“ ≙ (Einstellwert: 1 0,1 °C) „Grundlüftung C109“ Gemäß Auslegung „Reduzierte Lüftung C10A“ Serviceanleitung Lüftungsgerät „Normale Lüftung C10B“...
  • Seite 60 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Gewünschte Funktionen für die Eigenstromnutzung freigeben Parameter Einstellung „Photovoltaik“ Ó „Freigabe Eigenenergieverbr. für WW-Temperatur Soll 2 „1“ 7E10“ „Freigabe Eigenenergieverbr. für Warmwasserbereitung „1“ 7E11“ „Freigabe Eigenenergieverbr. für Heizwasser-Puffersp. 7E12“ „1“ „Freigabe Eigenenergieverbr. für Heizen 7E13“ „1“...

  • Seite 61: Wärmepumpe Schließen

    Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Parameter für Wärmepumpenkaskade Parameter Einstellung Führungs-Wär- Folge-Wärme- mepumpe pumpe „Verdichter“ Ó „Freigabe Verwendung Verdichterstufe 5012“ „0“ bis „15“ — „Anlagendefinition“ Ó „Anlagenschema 7000“ „0“ bis „10“ „11“ „Kaskadenansteuerung 700A“ „2“ „0“ „Verwendung Wärmepumpe in Kaskade 700C“ „0“...

  • Seite 62: Funktion Der Anlage Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Funktion der Anlage prüfen Funktion aller Anlagenkomponenten prüfen: Siehe 3. „Funktionskontrolle“ ■ „Funktionskontrolle“. ■ Temperaturen an der Wärmepumpenregelung abfra- 4. Gewünschte Funktion starten, z. B. „Warmwas- gen. ser“. Angezeigt werden nur die Funktionen, die gemäß der Anlagenausstattung vorhanden sind. „Funktionskontrolle“...

  • Seite 63: Instandhaltung

    Instandhaltung Übersicht elektrischer Anschlussraum Typ BW 351.B Abb. 39 Transformator EEV-Leiterplatte EEV-Leiterplatte (Kältekreisregler) Verdichter-Schütze, Steuerung Anlasser, Dreh- stromwächter Leitungskanal Netzanschluss Verdichter Rangierleiterplatte Grundleiterplatte Erweiterungsleiterplatte auf Grundleiterplatte Regler- und Sensorleiterplatte Bedieneinheit...

  • Seite 64: Typ Bws 351.B

    Instandhaltung Übersicht elektrischer Anschlussraum (Fortsetzung) Typ BWS 351.B Abb. 40 Transformator EEV-Leiterplatte EEV-Leiterplatte (Kältekreisregler) Verdichter-Schütze, Steuerung Anlasser, Dreh- stromwächter Leitungskanal Netzanschluss Verdichter Stecker für Verbindungsleitung Wärmepumpe 1. Stufe 2. Stufe 230 V~ – Stecker für Verbindungsleitung Wärmepumpe 1. Stufe 2. Stufe Kleinspannung –...

  • Seite 65: Übersicht Interne Komponenten

    Instandhaltung Übersicht interne Komponenten Abb. 41 Vorlauftemperatursensor Sekundärkreis Rücklauf Sekundärkreis Verflüssiger Sicherheitshochdruckschalter Vorlauf Sekundärkreis Schraderventil Hochdruckseite Verdichter Vorlauf Primärkreis (Soleeintritt Wärme- Rücklauftemperatursensor Sekundärkreis pumpe) Entleerungshahn Sekundärseite Rücklauf Primärkreis (Soleaustritt Wärme- Ölsumpfheizung pumpe) Entleerungshahn Primärseite Elektronisches Expansionsventil Sauggastemperatursensor Vorlauftemperatursensor Primärkreis (Soleeintritt Niederdrucksensor Wärmepumpe) Magnetventil Dampfeinspritzung...

  • Seite 66: Wärmepumpe Primär-/Sekundärseitig Entleeren

    Instandhaltung Übersicht interne Komponenten (Fortsetzung) Rücklauftemperatursensor Primärkreis (Soleaus- Filtertrockner tritt Wärmepumpe) Hochdrucksensor Flüssiggastemperatursensor Schraderventil Niederdruckseite Schauglas Heißgastemperatursensor Thermisches Expansionsventil Dampfeinspritzung Wärmetauscher Dampfeinspritzung Wärmepumpe primär-/sekundärseitig entleeren 1. Verbindung zum Heiznetz absperren. 2. Wärmepumpe am Entleerungshahn Primärseite/ Sekundärseite entleeren: Siehe Seite 65. Sensoren prüfen Anschluss der Sensoren an Regler- und Sensorleiter- Position der Sensoren in der Wärmepumpe: Siehe...

  • Seite 67: Viessmann Ntc 10 K Ω (Blaue Kennzeichnung)

    Instandhaltung Sensoren prüfen (Fortsetzung) Viessmann NTC 10 k (blaue Kennzeichnung) Ω / °C R / k / °C R / k / °C R / k / °C R / k / °C R / k / °C R / k ϑ...

  • Seite 68: Viessmann Pt500A (Grüne Kennzeichnung)

    Instandhaltung Sensoren prüfen (Fortsetzung) Viessmann Pt500A (grüne Kennzeichnung) / °C / °C R / / °C R / / °C R / / °C R / / °C R / ϑ Ω ϑ Ω ϑ Ω ϑ Ω ϑ Ω...

  • Seite 69: Gerät Ist Zu Laut

    Instandhaltung Sicherungen prüfen (Fortsetzung) Gefahr Durch den Ausbau der Sicherungen ist der Laststromkreis nicht spannungsfrei. Das Berühren spannungsführender Bauteile kann zu gefährlichen Verletzungen durch elektrischen Strom führen. Bei Arbeiten am Gerät unbedingt auch den Laststromkreis spannungsfrei schalten. Gerät ist zu laut Mögliche Ursachen: ■...

  • Seite 70: Wärmepumpenmodul Ausbauen

    Instandhaltung Wärmepumpenmodul ausbauen Achtung 4. Primär- und Sekundärseite entleeren: Entleerungs- Stöße, Druck- und Zugbelastung können zu hähne siehe Seite 65. Schäden an den Außenwänden des Geräts füh- ren. Achtung Geräteoberseite, Front und Seitenwände nicht Starke Neigung des Verdichters in der Wärme- belasten.
  • Seite 71 Instandhaltung Wärmepumpenmodul ausbauen (Fortsetzung) Abb. 43 6. Zusammengehörende Steck- und Schraubverbin- 8. Hinweis dungen kennzeichnen. Um das Wärmepumpenmodul auf dem Träger zu Alle elektrischen Verbindungen lösen. stabilisieren, ggf. die Transportsicherung ange- schrauben: Siehe Seite 14.

  • Seite 72: Wärmepumpenmodul Einbauen

    Instandhaltung Wärmepumpenmodul einbauen Einbau in umgekehrter Reihenfolge zum Ausbau Achtung Nicht sorgfältig verschlossenes Gehäuse kann zu Kondenswasserschäden, Vibrationen und starker Geräuschentwicklung führen. Gehäusetür schalldicht und diffusionsdicht ■ verschließen. ■ Bei den Schlauchdurchführungen auf richtigen Sitz der Durchführungstüllen achten. Schlauchdurchführungen ggf. mit Dichtband abdichten: Siehe Seite 47.

  • Seite 73: Einzelteilliste Typ

    Einzelteilliste Typ BW 351.B Übersicht der Baugruppen Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: ■ Herstell-Nr. (siehe Typenschild ■ Baugruppe (aus dieser Einzelteilliste) Positionsnummer des Einzelteils innerhalb der Bau- ■ gruppe (aus dieser Einzelteilliste) Abb. 44 Typenschild Baugruppe Grundgestell Baugruppe Gehäuse Baugruppe Hydraulik Baugruppe elektrische Ausrüstung...

  • Seite 74: Gehäuse

    Einzelteilliste Typ BW 351.B Gehäuse 0005 0002 0007 0004 0009 0009 0006 0003 0008 0001 0008 Abb. 45...
  • Seite 75 Einzelteilliste Typ BW 351.B Gehäuse (Fortsetzung) Pos. Einzelteil 0001 Vorderblech 0002 Seitenblech links 0003 Seitenblech rechts 0004 Oberblech vorn 0005 Oberblech hinten 0006 Aufnahme Vorderblech 0007 Hinterblech 0008 Schriftzug 0009 Fassonschraube M 5...

  • Seite 76: Elektrische Ausrüstung

    Einzelteilliste Typ BW 351.B Elektrische Ausrüstung 0040 0038 0007 0006 0002 0030 0039 0041 0004 0022 0003 0042 0023 0005 0001 0012 0036 0020 0009 0021 0024 0025 0026 0027 0028 0072 0025 0008 0027 0026 0057 0055 0028 0037 0072 0049 0056...
  • Seite 77 Einzelteilliste Typ BW 351.B Elektrische Ausrüstung (Fortsetzung) Pos. Einzelteil 0001 Bedienteil Wärmepumpenregelung Vitotronic 200 0002 Regler- und Sensorleiterplatte mit Abdeckung (CU401) 0003 Grundträger Regler- und Sensorleiterplatte (CU401) 0004 Grundleiterplatte mit Abdeckung (MB761) 0005 Grundträger Grundleiterplatte (MB761) 0006 Erweiterungsleiterplatte mit Abdeckung (SA135) 0007 Codierstecker für 1-stufige Wärmepumpe Codierstecker für 2-stufige Wärmepumpe...

  • Seite 78: Wärmepumpenmodul

    Einzelteilliste Typ BW 351.B Wärmepumpenmodul 0026 0028 0037 0029 0031 0030 0023 0037 0030 0025 0039 0002 0030 0032 0028 0045 0010 0039 0005 0037 0029 0029 0030 0007 0015 0030 0039 0030 0028 0040 0031 0043 0011 0037 0006 0013 0032 0009...
  • Seite 79 Einzelteilliste Typ BW 351.B Wärmepumpenmodul (Fortsetzung) Pos. Einzelteil 0001 Verdichter 0002 Wärmetauscher (Verdampfer) 0003 Wärmetauscher (Verflüssiger) 0004 Hochdrucksensor PT5-50T 0005 Niederdrucksensor PT5-18T 0006 Elektronisches Expansionsventil 0007 Filtertrockner 0008 Sicherheitshochdruckschalter 0009 Schauglas 0010 Flüssigkeitsleitung 0011 Kältemittelleitung Filtertrockner Schauglas — 0012 Kältemittelleitung Filtertrockner elektronisches Expansionsventil —...
  • Seite 80 Einzelteilliste Typ BW 351.B Wärmepumpenmodul (Fortsetzung) Pos. Einzelteil 0045 Leitung Soleaustritt Verdampfer 0046 Leitung Heizwassereintritt Verflüssiger 0047 Spule für Magnetventil Dampfeinspritzung 0048 Ölsumpfheizung...

  • Seite 81: Wärmepumpenmodul

    Einzelteilliste Typ BW 351.B Wärmepumpenmodul (Fortsetzung)

  • Seite 82: Grundgestell

    Einzelteilliste Typ BW 351.B Grundgestell 0005 0007 0008 0011 0010 0009 0007 0004 0012 0004 0002 0001 0004 0003 0006 0006 0004 0006 0002 0001 Abb. 48...
  • Seite 83 Einzelteilliste Typ BW 351.B Grundgestell (Fortsetzung) Pos. Einzelteil 0001 Sockelblech vorn/hinten 0002 Sockelblech links/rechts 0003 Bodenblech 0004 Gehäusewinkel (Set) 0005 Trägerblech Wärmepumpenregelung 0006 Stellfuß 0007 Scharnieroberteil für Gehäusetür 0008 Scharnierunterteil für Gehäusetür 0009 Gehäusetür 0010 Abdeckbleche für Leitungsdurchführungen (2 Stück) 0011 Handrückenschutz 0012...

  • Seite 84: Hydraulik

    Einzelteilliste Typ BW 351.B Hydraulik 0004 0003 0005 0006 0003 0004 0005 0006 0002 0004 0005 0001 0003 0006 0001 0003 0006 0002 0004 0005 Abb. 49...
  • Seite 85 Einzelteilliste Typ BW 351.B Hydraulik (Fortsetzung) Pos. Einzelteil 0001 Schlauch DN 50 0002 Schlauch DN 60 0003 Anschluss-Stutzen DN 50/G 2 0004 Anschluss-Stutzen DN 60/G 2 0005 Durchführungstülle 69/55 mm 0006 Durchführungstülle 69/48 mm...

  • Seite 86: Sonstiges

    Einzelteilliste Typ BW 351.B Sonstiges 0001 0002 0003 0004 0005 Abb. 50...
  • Seite 87 Einzelteilliste Typ BW 351.B Sonstiges (Fortsetzung) Pos. Einzelteil 0001 Sprühdosenlack vitosilber 0002 Lackstift vitosilber 0003 Montage- und Serviceanleitung 0004 Serviceanleitung Vitotronic 200, Typ WO1C 0005 Bedienungsanleitung Vitotronic 200, Typ WO1C...

  • Seite 88: Einzelteilliste Typ

    Einzelteilliste Typ BW 351.B Sonstiges (Fortsetzung)

  • Seite 89: Übersicht Der Baugruppen

    Einzelteilliste Typ BWS 351.B Übersicht der Baugruppen Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: ■ Herstell-Nr. (siehe Typenschild ■ Baugruppe (aus dieser Einzelteilliste) Positionsnummer des Einzelteils innerhalb der Bau- ■ gruppe (aus dieser Einzelteilliste) Abb. 51 Typenschild Baugruppe Grundgestell Baugruppe Gehäuse Baugruppe Hydraulik Baugruppe elektrische Ausrüstung...

  • Seite 90: Gehäuse

    Einzelteilliste Typ BWS 351.B Gehäuse 0005 0002 0007 0004 0008 0008 0006 0003 0001 Abb. 52...
  • Seite 91 Einzelteilliste Typ BWS 351.B Gehäuse (Fortsetzung) Pos. Einzelteil 0001 Vorderblech 0002 Seitenblech links 0003 Seitenblech rechts 0004 Oberblech vorn 0005 Oberblech hinten 0006 Aufnahme Vorderblech 0007 Hinterblech 0008 Fassonschraube M 5...

  • Seite 92: Elektrische Ausrüstung

    Einzelteilliste Typ BWS 351.B Elektrische Ausrüstung 0030 0009 0020 0021 0024 0025 0026 0027 0072 0008 0025 0027 0026 0055 0057 0072 0049 0054 0056 0071 0043 Abb. 53...
  • Seite 93 Einzelteilliste Typ BWS 351.B Elektrische Ausrüstung (Fortsetzung) Pos. Einzelteil 0008 EEV-Leiterplatte 0009 Vollwellen-Sanftanlasser 0020 Leitungskanal 0021 Spreizniete 0024 Ansteuermodul Verdichter 400 V~ 0025 Leistungsschütz, 3-polig 230 V~ (K3-40A00) 0026 Nur für Typ BWS 351.B20 bis B33: Schütz, 3-polig 230 V~ (K2-30A10) 0027 Thermorelais (17 bis 23 A) 0030...

  • Seite 94: Wärmepumpenmodul

    Einzelteilliste Typ BWS 351.B Wärmepumpenmodul 0026 0028 0037 0029 0031 0030 0023 0037 0030 0025 0039 0002 0030 0032 0028 0045 0010 0039 0005 0037 0029 0029 0030 0007 0015 0030 0039 0030 0028 0040 0031 0043 0011 0037 0006 0013 0032 0009...
  • Seite 95 Einzelteilliste Typ BWS 351.B Wärmepumpenmodul (Fortsetzung) Pos. Einzelteil 0001 Verdichter 0002 Wärmetauscher (Verdampfer) 0003 Wärmetauscher (Verflüssiger) 0004 Hochdrucksensor PT5-50T 0005 Niederdrucksensor PT5-18T 0006 Elektronisches Expansionsventil 0007 Filtertrockner 0008 Sicherheitshochdruckschalter 0009 Schauglas 0010 Flüssigkeitsleitung 0011 Kältemittelleitung Filtertrockner Schauglas — 0012 Kältemittelleitung Filtertrockner elektronisches Expansionsventil —...
  • Seite 96 Einzelteilliste Typ BWS 351.B Wärmepumpenmodul (Fortsetzung) Pos. Einzelteil 0045 Leitung Soleaustritt Verdampfer 0046 Leitung Heizwassereintritt Verflüssiger 0047 Spule für Magnetventil Dampfeinspritzung 0048 Ölsumpfheizung...
  • Seite 97 Einzelteilliste Typ BWS 351.B Wärmepumpenmodul (Fortsetzung)

  • Seite 98: Grundgestell

    Einzelteilliste Typ BWS 351.B Grundgestell 0005 0007 0008 0011 0010 0009 0007 0004 0012 0004 0002 0001 0004 0003 0006 0006 0004 0006 0002 0001 Abb. 55...
  • Seite 99 Einzelteilliste Typ BWS 351.B Grundgestell (Fortsetzung) Pos. Einzelteil 0001 Sockelblech vorn/hinten 0002 Sockelblech links/rechts 0003 Bodenblech 0004 Gehäusewinkel (Set) 0005 Trägerblech Wärmepumpenregelung 0006 Stellfuß 0007 Scharnieroberteil für Gehäusetür 0008 Scharnierunterteil für Gehäusetür 0009 Gehäusetür 0010 Abdeckbleche für Leitungsdurchführungen (2 Stück) 0011 Handrückenschutz 0012...

  • Seite 100: Hydraulik

    Einzelteilliste Typ BWS 351.B Hydraulik 0004 0003 0005 0006 0003 0004 0005 0006 0002 0004 0005 0001 0003 0006 0001 0003 0006 0002 0004 0005 Abb. 56...
  • Seite 101 Einzelteilliste Typ BWS 351.B Hydraulik (Fortsetzung) Pos. Einzelteil 0001 Schlauch DN 50 0002 Schlauch DN 60 0003 Anschluss-Stutzen DN 50/G 2 0004 Anschluss-Stutzen DN 60/G 2 0005 Durchführungstülle 69/55 mm 0006 Durchführungstülle 69/48 mm...

  • Seite 102: Sonstiges

    Einzelteilliste Typ BWS 351.B Sonstiges 0001 0002 0003 0004 Abb. 57...
  • Seite 103 Einzelteilliste Typ BWS 351.B Sonstiges (Fortsetzung) Pos. Einzelteil 0001 Sprühdosenlack vitosilber 0002 Lackstift vitosilber 0003 Montage- und Serviceanleitung 0004 Serviceanleitung Vitotronic 200, Typ WO1C...

  • Seite 104: Protokolle

    Protokolle Protokoll der Hydraulikparameter Einstell- und Messwerte Sollwert Erstinbetrieb- Wartung/Service nahme Frostschutz (Solemedium) °C – Prüfung Externe Pumpen der Heizkreise Typ der Umwälzpumpe Stufe der Umwälzpumpe Einstellung Überströmventil Inbetriebnahme Primärkreis Vorlauftemperatur Primärkreis °C („Diagnose“ „Anlagenübersicht“) Ó Rücklauftemperatur Primärkreis °C („Diagnose“ „Anlagenübersicht“) Ó...
  • Seite 105 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Parameter Code Auslieferungszu- Erstinbetrieb- Wartung/ stand nahme Service Verwendung Wärmepumpe in Kaskade 700C Laufzeitausgleich Kaskade 700D ≙ Temperaturbereich Eingang 0..10V Kühlbe- 700E 500 ( 50 °C) trieb Externe Erweiterung 7010 Anlagenkomponente bei externer Umschal- 7011 tung Betriebsstatus bei externer Umschaltung 7012...
  • Seite 106 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Verdichter 2 Parameter Code Auslieferungszu- Erstinbetrieb- Wartung/ stand nahme Service Freigabe Verdichter 5100 ≙ Max. Vorlauftemperatur Sekundärkreis 5101 680 ( 68 °C) Freigabe Verwendung Verdichterstufe 5112 Leistung Primärquelle 5143 Leistung Verdichterstufe 5130 Nenn-Wärmeleis- tung gemäß Typen- schild Externer Wärmeerzeuger Parameter...
  • Seite 107 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Warmwasser Parameter Code Auslieferungszu- Erstinbetrieb- Wartung/ stand nahme Service ≙ Warmwassertemperatur-Sollwert 6000 500 ( 50 °C) ≙ Min. Warmwassertemperatur 6005 100 ( 10 °C) ≙ Max. Warmwassertemperatur 6006 600 ( 60 °C) ≙ Hysterese WW-Temperatur Wärmepumpe 6007 50 ( 5 K)
  • Seite 108 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Elektrische Zusatzheizung Parameter Code Auslieferungszu- Erstinbetrieb- Wartung/ stand nahme Service Freigabe Heizwasser- Durchlauferhitzer 7900 Freigabe Elektro-Heizungen für Warmwas- 7901 serbereitung Freigabe Heizw.-Durchlauferhitzer für 7902 Raumbeheizung Einschaltverzögerung Heizw.-Durchlaufer- 7905 30 min hitzer Max. Leistung Heizw.-Durchlauferhitzer 7907 Leistung für Heizw.-Durchlauferh.
  • Seite 109 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Heizwasser-Pufferspeicher Parameter Code Auslieferungszu- Erstinbetrieb- Wartung/ stand nahme Service Freigabe Pufferspeicher/Hydraulische Wei- 7200 ≙ Temperatur in Betriebsstatus Festwert für 7202 500 ( 50 °C) Pufferspeicher ≙ Hysterese Temperatur Beheizung Puffer- 7203 50 ( 5 K) speicher ≙...
  • Seite 110 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Heizkreis 3 Parameter Code Auslieferungszu- Erstinbetrieb- Wartung/ stand nahme Service ≙ Raumtemperatur Normal 4000 200 ( 20 °C) ≙ Raumtemperatur Reduziert 4001 160 ( 16 °C) Fernbedienung 4003 Raumtemperaturregelung 4005 ≙ Niveau Heizkennlinie 4006 0 K) ≙...
  • Seite 111 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Parameter Code Auslieferungszu- Erstinbetrieb- Wartung/ stand nahme Service Volumenstrom Nennlüftung 7D0B Vitovent 200-C: ■ 115 m Vitovent 300-F: ■ 170 m Volumenstrom Intensivlüftung 7D0C Vitovent 200-C: ■ 155 m Vitovent 300-F: ■ 215 m ≙ Min.
  • Seite 112 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Parameter Code Auslieferungszu- Erstinbetrieb- Wartung/ stand nahme Service Grundlüftung C109 Vitovent 200-W: ■ 15 % Vitovent 300-C: ■ 30 m Vitovent 300-W: ■ 50 m Reduzierte Lüftung C10A Vitovent 200-W: ■ 25 % Vitovent 300-C: ■...
  • Seite 113 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Photovoltaik Parameter Code Auslieferungszu- Erstinbetrieb- Wartung/ stand nahme Service Freigabe Eigenenergieverbrauch PV 7E00 ≙ Fremdstromanteil 7E02 10 ( 10 %) ≙ Schwelle elektr. Leistung 7E04 0 W) Freigabe Eigenenergieverbr. für WW-Tem- 7E10 peratur Soll 2 Freigabe Eigenenergieverbr.
  • Seite 114 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Kommunikation Parameter Code Auslieferungszu- Erstinbetrieb- Wartung/ stand nahme Service Nummer der Wärmepumpe in Kaskade 7707 Freigabe Kommunikationsmodul LON 7710 LON Teilnehmernummer 7777 LON Fehlermanager 7779 LON Anlagennummer 7798 Intervall für Datenübertragung über LON 779C 20 min Quelle Aussentemperatur 77FC Außentemperatur senden...

  • Seite 115: Technische Daten

    Technische Daten Technische Daten Sole/Wasser-Wärmepumpen Typ BW/BWS 351.B20 351.B27 351.B33 351.B42 Leistungsdaten nach EN 14511 (B0/W35, Spreizung 5 K) Nenn-Wärmeleistung 20,5 28,7 32,7 42,3 Kälteleistung 16,4 23,0 26,3 33,6 Elektr. Leistungsaufnahme 4,30 5,90 6,50 8,70 Leistungszahl (COP) 4,80 4,90 5,00 4,80 ε...
  • Seite 116 Technische Daten Technische Daten Sole/Wasser-Wärmepumpen (Fortsetzung) Typ BW/BWS 351.B20 351.B27 351.B33 351.B42 Elektrische Werte Regelung Nennspannung Regelung/Elektronik 1/N/PE 230 V/50 Hz Absicherung Regelung/Elektronik 1 x B16A Sicherung Regelung/Elektronik T 6,3 A/250 V Max. elektr. Leistungsaufnahme Regelung/ Elektronik Wärmepumpe 1. Stufe (Typ BW 351.B) Max.

  • Seite 117: Technische Daten Wasser/Wasser-Wärmepumpen

    Technische Daten Technische Daten Sole/Wasser-Wärmepumpen (Fortsetzung) Typ BW/BWS 351.B20 351.B27 351.B33 351.B42 Energieeffizienzklasse nach EU-Verordnung Nr. 813/2013 Heizen, durchschnittliche Klimaverhältnisse Niedertemperaturanwendung (W35) ■ Mitteltemperaturanwendung (W55) ■ Leistungsdaten Heizen nach EU-Verordnung Nr. 813/2013 (durchschnittliche Klimaverhält- nisse) Niedertemperaturanwendung (W35) Energieeffizienz ■ η Nenn-Wärmeleistung P ■...
  • Seite 118 Technische Daten Technische Daten Wasser/Wasser-Wärmepumpen (Fortsetzung) Typ BW/BWS in Verbindung mit „Umbausatz Wasser/ 351.B20 351.B27 351.B33 351.B42 Wasser Wärmepumpe“ Heizwasser (Sekundärkreis) Inhalt Nennvolumenstrom (Spreizung 5 K) 4300 5700 7300 9000 Durchflusswiderstand bei Nennvolumenstrom mbar 10,5 15,4 Mindestvolumenstrom (Spreizung 12 K) 1800 2400 3050...

  • Seite 119: Anhang

    Anhang Auftrag zur Erstinbetriebnahme Senden Sie den folgenden Auftrag mit beigefügtem Anlagenschema per Fax an Ihre zuständige Viessmann Ver- kaufsniederlassung. Zur Inbetriebnahme der Anlage ist die Anwesenheit eines fachkompetenten Mitarbeiters erforderlich. Anlagendaten: Auftraggeber Anlagenstandort Checkpunkte ankreuzen: Hydraulikschema für Heizungsanlage beigefügt Heizkreise vollständig installiert und befüllt...

  • Seite 120: Bescheinigungen Konformitätserklärung

    Hilfe der Herstell-Nr. unter folgender Internetad- resse zu finden: Bei der gemäß EnEV erforderlichen energetischen Bewertung von heiz- und raumlufttechnischen Anlagen nach DIN V 4701-10 können bei der Bestimmung von Anlagenwerten für das Produkt Vitocal 350-G die ermittelten Produktkennwerte verwendet werden (siehe Planungsanleitung).

  • Seite 121: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Abbauen Oberblech........... 15 EEV-Leiterplatte........... 63, 64 Abmessungen.............. 9 Eigenstromnutzung........35, 41, 59 Abschlusswiderstand..........32 Einschalten Absicherung............... 36 – Wärmepumpe............51 Anforderungen Aufstellraum........11 Einspeisung..........37, 38, 39, 40 Anlagenbetreiber einweisen........62 Einweisung des Anlagenbetreibers......62 Anlagendruck prüfen..........50 Einzelteile..............73 Anlagenschemen............53 Eisspeichersystem............. 57 Anschlüsse Elektrisch anschließen.........
  • Seite 122 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Funktionsprüfung............62 Funkuhrempfänger.............32 Maximaltemperaturbegrenzung......... 24 Fußbodenheizkreis.............24 Meldeanschlüsse............30 Fußbodenheizung............24 Mindestabstände............11 Mindestanlagendruck..........50 Mindestraumvolumen..........11 Gehäusetür............64, 69 Modbus..............32 Gerätesicherungen.............68 Modbus-Verteiler............32 Gerät zu laut...............69 Geräusch..............69 Geräuschentwicklung.......14, 44, 47, 72 Netzabschaltungen............ 35 Gesamtgewicht............11 Netzanschluss............35 Gewährleistung............51 –...
  • Seite 123 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Primärkreis anschließen..........16 Speicherladepumpe Primärpumpe..............33 – Parameter............... 54 Produktinformation............7 Speichertemperatursensor........32, 66 Protokolle..............104 Stellfüße..............13 Protokolle Regelungsparameter.......104 Symbole............... 6 Prüfen – Sicherungen............68 Prüfen Sensoren............66 Technische Anschlussbedingungen......35 Puffertemperatursensor........32, 66 Technische Daten PWM-Signal............... 33 – Sole/Wasser-Wärmepumpen........ 115 –...
  • Seite 124 Wärmepumpenmodul – Ausbauen..............70 Zul. Betriebsdruck............50 – Einbauen..............72 Wärmepumpenregelung..........17 – Netzanschlussleitung..........18 Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at...

Diese Anleitung auch für:

Typ bw 351.b20Typ bw 351.b27Typ bw 351.b33Typ bw 351.b42Typ bws 351.b20Typ bws 351.b27 ... Alle anzeigen

Inhaltsverzeichnis
