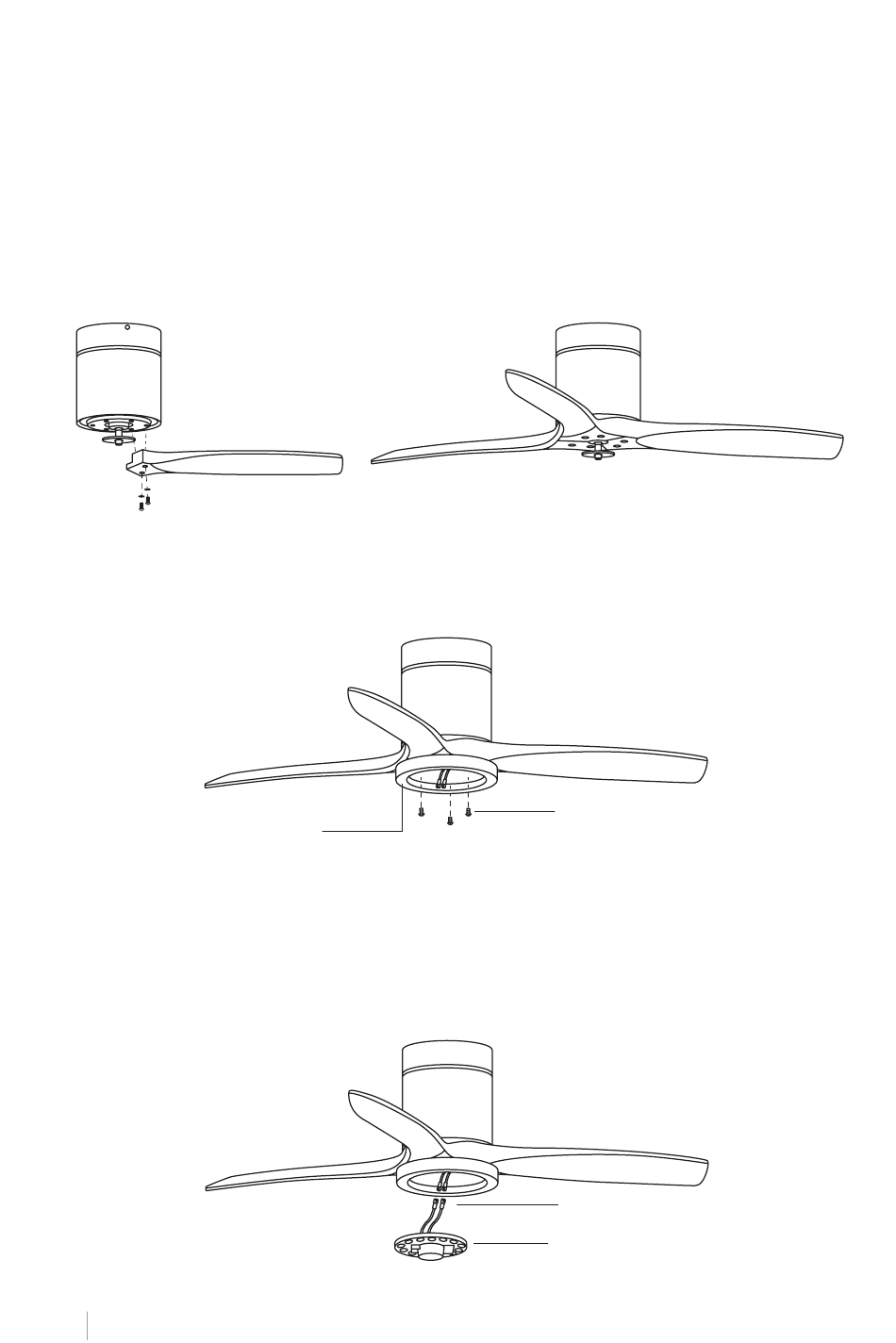

C O NJU NTO D E L ÂMI NA
Conselho: Arruelas para os parafusos das lâminas podem ser colocadas em cada parafuso
antes de instalar as lâminas.
1. Selecione os parafusos da lâmina e fixe a primeira lâmina, alinhando os orifícios do motor
com os orifícios da lâmina. Aparafuse a lâmina de forma que fique segura, mas sem aper-
tar muito os parafusos para poder colocar o resto.
2. Repita o passo anterior com o restante das lâminas.
3. Assim que todas as lâminas estiverem no lugar, aperte os parafusos completamente para
que as lâminas fiquem totalmente fixadas.
Máquina
Parafuso da lâmina
de lavar
MO NTAG E M E M PAI NE L DE RE ME NDO
Painel de conexão
Prenda o painel de conexão na parte inferior do ventilador inserindo as cabeças dos parafu-
sos nos orifícios designados.
Aparafuse os parafusos e fixe-os adequadamente.
MO NTAN DO A PL ACA D E LE D
P ORTU GU Ê S
30
Parafusos do painel
Plugue de pino único
Painel de LED
