Aufbau Und Funktion - Amazone AD-P 303 Special Betriebsanleitung

5

Aufbau und Funktion

Das folgende Kapitel informiert Sie über den Aufbau der Maschine und die Funktionen der einzelnen
Bauteile.

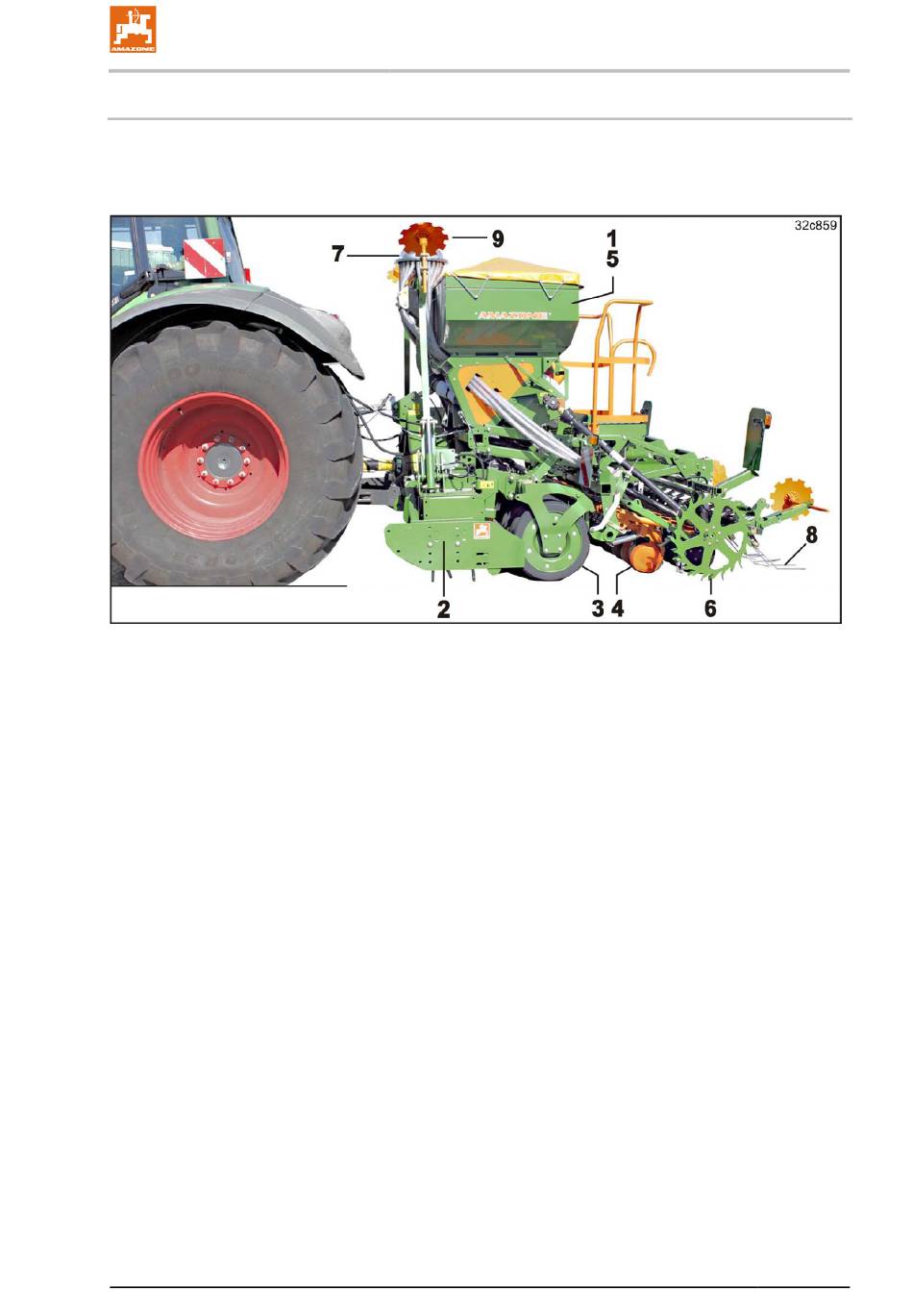

Fig. 35
Die pneumatische Aufbau-Sämaschine AD-P (Fig. 35/1) wird eingesetzt als Teil einer Bestellkombina-
tion mit Bodenbearbeitungsmaschine
• AMAZONE-Kreiselgrubber (Fig. 35/2) oder
• AMAZONE-Kreiselegge
und
• AMAZONE-Keilringwalze (Fig. 35/3) oder
• AMAZONE-Zahnpackerwalze.
Die Bestellkombination optimiert Lockerung des Bodens, Rückverfestigung und exakte Säarbeit in
einem Arbeitsgang.
Mit dem Kreiselgrubber (Fig. 35/2) ist Mulchsaat möglich, wenn die AD-P mit RoTeC-Control-Scharen
(Fig. 35/4) ausgestattet ist.
Die pneumatische Aufbau-Sämaschine AD-P ermöglicht präzise Saatgutablage, gleichmäßige Abla-
getiefe und Bedeckung des Saatgutes und ein spurenfreies, gut strukturiertes Feld nach der Bestel-
lung.
Das Saatgut wird im Tank (Fig. 35/5) mitgeführt.
Aus dem Saatgut-Dosierer, der von einem Spornrad (Fig. 35/6) oder einem Elektromotor angetrieben
wird, gelangt die dosierte Saatgutmenge in den vom Gebläse erzeugten Luftstrom.
Der Luftstrom fördert das Saatgut zum Verteilerkopf (Fig. 35/7), der das Saatgut gleichmäßig auf alle
Schare (Fig. 35/4) aufteilt.
Die Saat wird in den, von den Keilringen (Fig. 35/3) streifenweise verfestigten Boden eingebettet.
Wahlweise kommt die Zahnpackerwalze zum Einsatz.
Das Saatgut wird vom Exaktstriegel (Fig. 35/8) mit losem Boden bedeckt. Wahlweise kommt der Rol-
lenstriegel zum Einsatz.
Die Feldanschlussfahrt wird in Traktormitte von den Spuranreißern (Fig. 35/9) markiert.
AD-P 03 Special BAH0018-5 09.14
Aufbau und Funktion
53
